首页  >  产品百科  >  09-3492-00-12

09-3492-00-12

产品分类: 电源线线缆
厂牌: FRANZ BINDER
产品描述: binder 传感器执行器电缆, 12芯, M12转无终端接头
供应商型号: 7067722
供应商: 海外现货
标准整包数: 1
FRANZ BINDER 电源线线缆 09-3492-00-12

09-3492-00-12概述


    产品简介

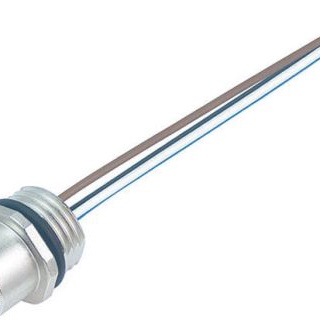

    本产品为一款适用于自动化技术领域的M12连接器系列中的女式插座。该连接器型号为713/763,具体产品编号为09 3492 00 12。M12连接器广泛应用于工业自动化、机器人技术、机械设备等领域,尤其适用于需要高防护等级(如IP 68)和强抗干扰能力的应用场景。该款连接器的主要功能是提供可靠的电连接和信号传输,能够在恶劣环境下长期稳定运行。

    技术参数


    - 基本规格
    - 连接器设计:女式插座
    - 连接器锁定系统:螺纹锁紧
    - 导线规格:0.14 mm²(对应AWG 26)
    - 温度范围:-25°C至+85°C
    - 电气性能
    - 额定电压:30 V
    - 额定冲击电压:500 V
    - 污染等级:3
    - 超压类别:II
    - 材料组别:II
    - 额定电流(40°C时):1 A
    - 体积电阻:≤ 3 mΩ
    - 机械性能
    - 保护等级:IP 68
    - 机械操作寿命:>100次插拔循环

    产品特点和优势


    该连接器采用了高可靠性的螺纹锁紧设计,确保在长时间使用过程中连接的稳定性。接触部分采用镀金铜锡材料,保证低接触电阻和良好的导电性能。外壳采用锌合金压铸并进行镍电镀处理,进一步提升抗腐蚀能力和机械强度。此外,高达IP 68的防护等级使其能够适应各种恶劣环境,例如防尘防水。这些特点使得该连接器成为工业自动化领域的理想选择。

    应用案例和使用建议


    这款连接器适合用于工业自动化设备中的信号传输和电源连接。例如,在自动化生产线中,它可用于传感器、编码器、驱动器之间的连接,以实现高效的数据传输和电力供应。为了保证连接的可靠性,建议在安装时仔细检查导线与插针的连接质量,并在使用前进行必要的测试。同时,在使用过程中定期检查连接器的状态,确保无尘、干燥且无腐蚀物质侵入。

    兼容性和支持


    该M12连接器与相同编码和规格的其他M12连接器具有良好的互换性,能够方便地与其他标准化接口进行连接。生产厂家提供了详尽的技术支持文档,包括安装指导、故障排查等,同时为客户提供及时的技术咨询和服务。如果您在使用过程中遇到任何问题,可以通过厂家提供的联系方式获得帮助。

    常见问题与解决方案


    1. 问:如何确认连接器是否正确安装?
    - 答: 确保连接器完全插入且螺纹锁紧到位,可通过轻轻拉扯检查是否松动。
    2. 问:连接器长期暴露于户外环境是否会影响性能?
    - 答: 不会,该连接器具备IP 68防护等级,能有效抵御灰尘、水分等外界因素的影响。
    3. 问:如果发现接触不良怎么办?
    - 答: 检查导线是否有破损或氧化现象,重新清洁接触面并确保压接牢固。

    总结和推荐


    综上所述,该M12连接器凭借其出色的防护能力、稳定的电气性能以及可靠的操作寿命,非常适合应用于自动化技术领域。无论是从技术规格还是实际应用场景来看,这款产品都表现出色。因此,我们强烈推荐将其作为工业自动化项目中的首选连接解决方案。

09-3492-00-12参数

参数
长*宽*高 200mm(长度)
安装方式 面板安装

09-3492-00-12厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

09-3492-00-12数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 电源线线缆 FRANZ BINDER 09-3492-00-12 09-3492-00-12数据手册

09-3492-00-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
