AP112-1-62-502

产品分类: 断路器
产品描述: 240V 3 5A 旋钮 磁性安装,面板安装 66.3mm(长度)*49.2mm(高度)
供应商型号: N-AP112-1-62-502
供应商: 云汉优选
标准整包数: 1
SENSATA TECHNOLOGIES 断路器 AP112-1-62-502

AP112-1-62-502概述


    产品简介

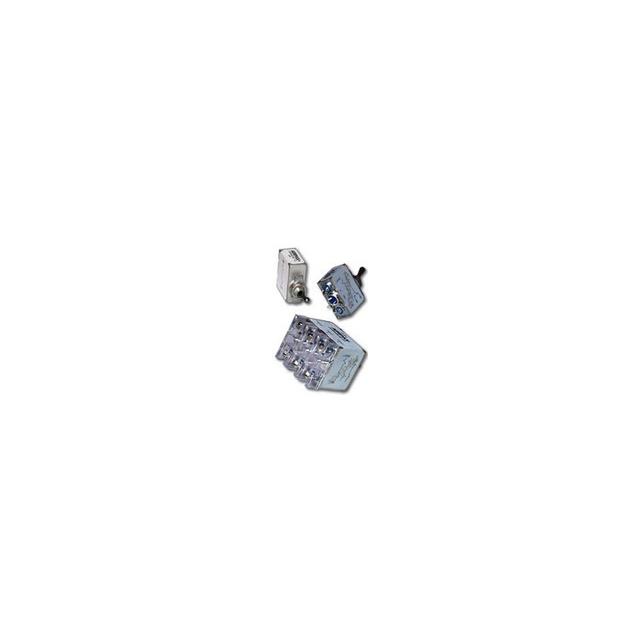

    Airpax™ AP 系列磁性电路保护器是一种完全密封的电子元器件,结合了强大的电源切换功能与精确可靠的电路保护特性。它配备了反时限延迟和免手动复位(Trip Free)功能,使其成为通信、导航和航空仪表等领域的重要组件。与热式电路保护器不同,AP 系列在宽广的温度范围内不会改变其过载跳闸电流,适应性更强。此外,该系列提供多种直流和交流版本(50/60Hz 或 400Hz),并可根据具体应用需求调整延迟时间。
    主要功能:
    - 高精度、快速响应的过载保护
    - 免手动复位(Trip Free)功能
    - 支持反时限延迟机制
    应用领域:
    广泛应用于通信设备、导航系统、飞机仪表、雷达及电源供应器等场景。

    技术参数


    | 参数类别 | 规格 |

    | 电流范围 | 50mA 至 20A |
    | 电压范围 | DC 50V 或 AC 240V(最大值),频率为 60Hz 或 400Hz |
    | 延迟时间 | 瞬时延迟、短延时延迟、长延时延迟,具体根据型号不同 |
    | 绝缘电阻 | ≥100 MΩ @ 100V DC |
    | 抗冲击能力 | 100G,持续 6ms |
    | 抗振动能力 | 10 至 55Hz 振幅 0.06 英寸,55 至 2000Hz 振幅 10G |
    | 短路容量 | 1000A @ DC 32V、AC 120V、AC 240V |
    | 环境温度范围 | -40°C 至 +100°C |

    产品特点和优势


    1. 免手动复位(Trip Free):即使操作者强行将手柄保持在“ON”位置,过载情况下仍会自动断开电路,有效避免因误操作导致的损坏。
    2. 反时限延迟功能:通过反时限延迟设计,能够在轻微过载时延长延迟时间,而在严重过载时迅速响应,减少误报概率。
    3. 广泛的适应性:支持 DC 和 50/60Hz 或 400Hz 的 AC 电源,并可通过调整延迟时间满足特定应用需求。
    4. 高可靠性:符合 MIL-PRF-39019 标准,具备严格的生产测试流程以确保产品质量。
    5. 紧凑设计:提供单极、双极和三极组合选择,结构坚固且安装灵活。

    应用案例和使用建议


    应用案例
    - 航空电子设备:用于保护雷达系统和飞机关键仪表,确保飞行安全。
    - 工业自动化:应用于复杂电路中作为过载保护装置。
    - 能源管理:用于电源供应系统中,防止过流对设备造成损害。
    使用建议
    - 根据负载的具体需求选择合适的延迟时间和电流等级。例如,在需要快速响应的场景下,应选择短延时或瞬时延迟型。
    - 在高振动或冲击环境下使用时,需确保所有连接部位牢固,必要时增加缓冲措施。
    - 定期检查密封件的状态,以确保防水性能完好无损。

    兼容性和支持


    兼容性:
    AP/UP、AP/MIL 系列产品与多种电子元器件和设备兼容,适用于复杂的多极组合设计。
    支持与维护:
    厂家提供详尽的技术文档和技术支持服务,客户可随时咨询相关问题。此外,产品可通过更换密封件等方式延长使用寿命。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备在正常运行中频繁跳闸 | 检查是否选择了过于敏感的延迟时间或电流等级;如需提高阈值,请联系厂家调整参数。 |
    | 密封处漏水 | 检查密封圈是否老化或破损,必要时更换新的密封件。 |
    | 操作过程中触点发热 | 确保电路中实际电流不超过额定值,并定期清理触点表面污垢。 |

    总结和推荐


    综合评估:
    Airpax™ AP 系列磁性电路保护器凭借其免手动复位、反时限延迟、广泛的电压电流适应性以及高可靠性的设计,在工业和航空航天领域表现优异。无论是复杂电路还是关键设备的保护,它都提供了卓越的安全保障。
    推荐程度:
    强烈推荐。对于需要高精度、高性能电路保护的场景,AP 系列是理想的选择。但请注意根据实际需求选择适合的产品型号,并遵循使用建议进行正确安装与维护。

AP112-1-62-502参数

参数
额定电流 5A
极数 3
额定电压-AC 240V
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 旋钮
长*宽*高 66.3mm(长度)*49.2mm(高度)
安装方式 磁性安装,面板安装
零件状态 在售
包装方式 散装

AP112-1-62-502厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

AP112-1-62-502数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 断路器 SENSATA TECHNOLOGIES AP112-1-62-502 AP112-1-62-502数据手册

AP112-1-62-502封装设计

查看详情并下载
Symbol
Footprint
3D Model
