PR11-2-25.0A-XX-V

产品分类: 断路器
产品描述: 1 25A 磁性(液力延迟) 按下重置 面板安装
供应商型号: 723-1561-ND
供应商: Digi-Key
标准整包数: 1

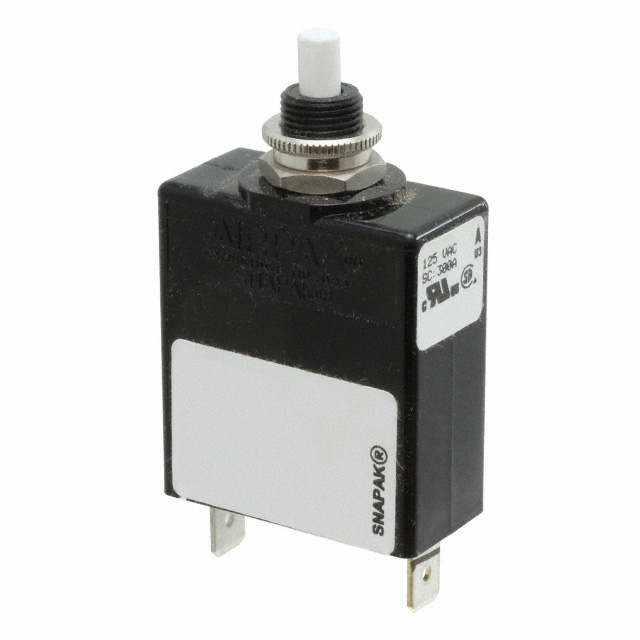

SENSATA TECHNOLOGIES 断路器 PR11-2-25.0A-XX-V

PR11-2-25.0A-XX-V概述

    Snapak® Series:Magnetic Circuit Protectors

    产品简介


    Snapak®系列磁力电路保护器是一种集成了功率切换和精确可靠电路保护的一体化产品。它结合了断路器、保险丝和保险丝夹的功能,适用于电源开关、过电流保护等应用场景。产品提供多种配置,包括单极和双极版本,可广泛应用于办公电器、数据处理设备、医疗仪器、商业机器、售货机及娱乐设施等领域。

    技术参数


    Snapak®系列的主要技术规格如下:
    - 工作电压范围:直流电(DC)或交流电(50/60Hz),可选400Hz单位。
    - 额定电流范围:0.10至20安培(非VDE及非TÜV认证为>20安培)。
    - 额定频率:直流电,50/60Hz和400Hz。
    - 延时曲线:0, 49, 59, 69(快动作,瞬时跳闸),1, 41, 51, 61(短延时,通用),2, 42, 52, 62(长延时,适用于启动电机及变压器和电容负载)。
    - 峰值电流耐受:无惯轮时,瞬时脉冲耐受量为9倍额定电流;有惯轮时,瞬时脉冲耐受量为13倍额定电流。
    - 工作温度范围:-40°C 至 +85°C。
    - 绝缘电阻:不低于100兆欧,测试电压为500Vdc。
    - 介电强度:能承受1500伏特、60Hz下60秒或1800伏特AC下的介电强度测试。
    - 机械寿命:超过50,000次操作。

    产品特点和优势


    - 多功能集成:单个产品集成断路器、保险丝和保险丝夹功能,减少了安装步骤和库存需求。
    - 灵活的操作方式:提供多种手柄(如拨动、摇杆、推拉、按压复位)和指示颜色,方便用户根据具体需求选择。
    - 适应性强:支持直流电和交流电,能够在各种频率条件下工作,满足不同应用场景的需求。
    - 高可靠性:经过严格的UL和CSA认证,确保在关键应用中具备可靠的过载保护功能。
    - 易于维护:耐用的设计确保产品在长时间使用后仍能保持良好的性能。

    应用案例和使用建议


    Snapak®系列磁力电路保护器在多种场合中都有广泛应用。例如,在医疗设备中,采用Push-Pull版本可以有效避免意外关机;在汽车生产线中,确保机器在紧急情况下能够迅速停止。
    使用建议:
    1. 在高电流负载情况下,选择具有适当峰值电流耐受度的型号。
    2. 考虑到操作环境的温度变化,确保选择能够适应工作温度范围的产品。
    3. 根据具体需求选择合适的手柄类型和颜色,以方便识别和操作。

    兼容性和支持


    Snapak®系列磁力电路保护器提供多种电气终端选项(如直螺纹终端、上翘片端子),兼容不同的安装需求。厂家提供了详尽的技术支持和服务,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 磁力电路保护器在高电流冲击下是否会误动作?
    - A: 不会,因为Snapak®系列配备了高电流耐受机制,能够承受高达9倍或13倍额定电流的瞬时脉冲而不会跳闸。

    - Q: 如何确认产品的安装位置是否正确?
    - A: 按照产品手册中的安装指南进行安装,检查所有连接点是否牢固,并确保手柄的位置正确标识。

    总结和推荐


    Snapak®系列磁力电路保护器凭借其集成化设计、多样的操作方式和高可靠性成为市场上一款极具竞争力的产品。它不仅能够满足多种应用场景的需求,还能有效降低安装成本和简化库存管理。因此,强烈推荐此系列产品给需要高性能、多功能电路保护的客户。

PR11-2-25.0A-XX-V参数

参数
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 磁性(液力延迟)
执行器类型 按下重置
额定电流 25A
极数 1
额定电压-AC -
安装方式 面板安装
零件状态 在售
包装方式 散装

PR11-2-25.0A-XX-V厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

PR11-2-25.0A-XX-V数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 断路器 SENSATA TECHNOLOGIES PR11-2-25.0A-XX-V PR11-2-25.0A-XX-V数据手册

PR11-2-25.0A-XX-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
