102991321概述

    # CANBed - Arduino CAN-BUS Development Kit 技术手册

    产品简介

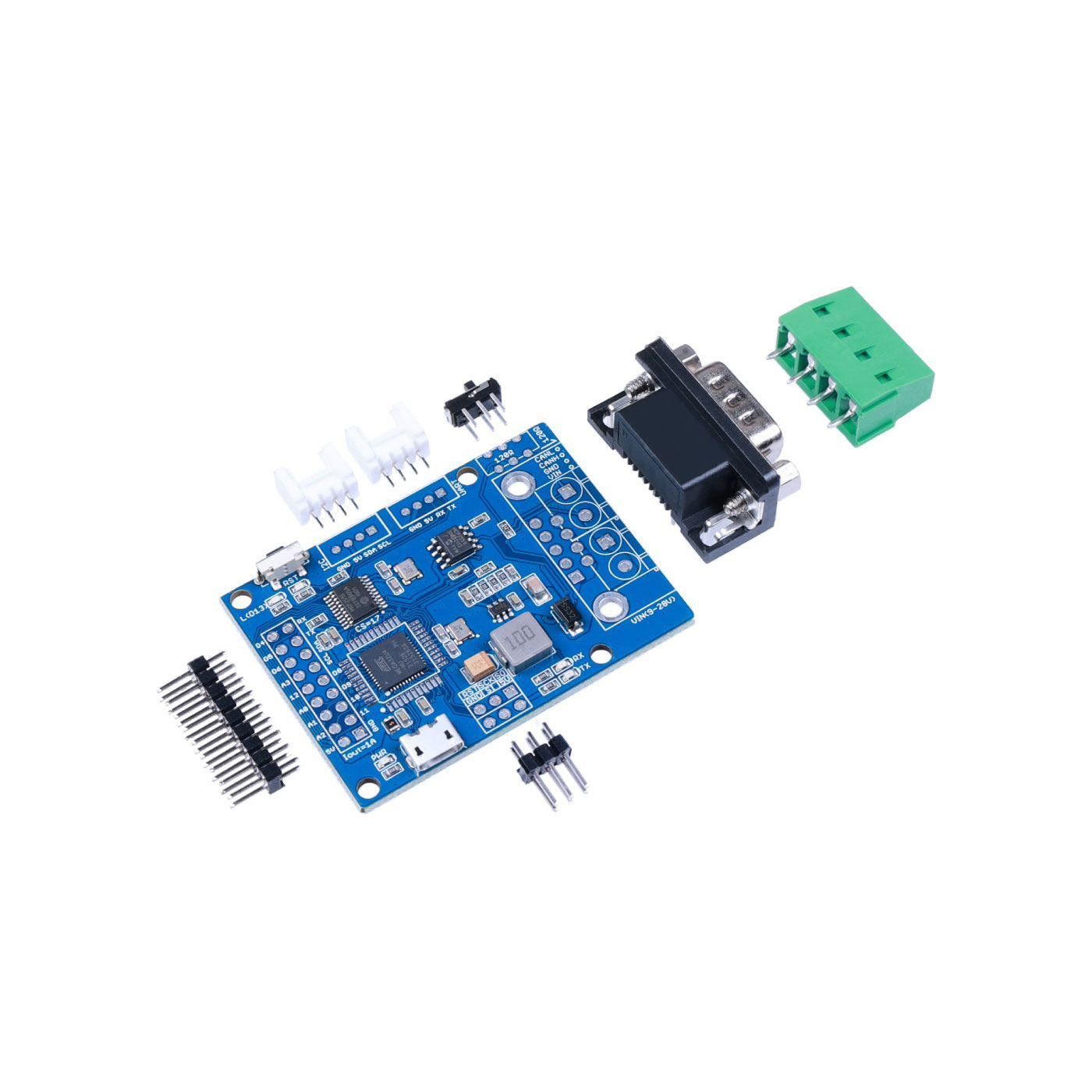

    CANBed - Arduino CAN-BUS Development Kit 是一款集成了ATmega32U4芯片的开发板,专为实现CAN-BUS(控制器区域网络)通信而设计。它将CAN-BUS收发器(MCP2515和MCP2551)集成在一个独立的开发板上,无需额外连接其他Arduino开发板,使得用户能够快速实现复杂的CAN-BUS项目。该开发板广泛应用于工业控制、汽车电子、农业机械等领域,因其强大的功能和易用性,在相关行业中具有广泛的应用前景。

    技术参数


    - MCU:ATmega32U4(搭载Arduino Leonardo引导加载程序)
    - 主频:16 MHz
    - Flash存储器:32 KB
    - SRAM:2.5 KB
    - EEPROM:1 KB
    - CAN-BUS操作电压:9-28 V
    - MicroUSB操作电压:5 V
    - 输入接口:sub-D连接器和端子块接口

    产品特点和优势


    特点
    1. 增强型MCU性能:搭载ATmega32U4芯片,提供更高的处理能力,同时集成Arduino Leonardo引导加载程序,简化编程过程。
    2. 兼容性好:与Arduino IDE完全兼容,用户可以利用现有的库和资源,快速开发CAN-BUS项目。
    3. 高速通信:支持高达1 Mb/s的数据传输速率,符合CAN V2.0B标准。
    4. 丰富的引脚资源:板载18个引脚,包含数字引脚、模拟引脚、UART接口和I2C接口,方便连接各种传感器和其他外部设备。
    优势
    1. 易于使用:无需额外的MCU控制,直接通过Arduino IDE进行编程,大大降低了开发门槛。
    2. 灵活的接口选择:提供了两种CAN-BUS接口(sub-D9连接器和端子块接口),适应不同的应用需求。

    应用案例和使用建议


    应用案例
    1. 汽车黑客:用户可以通过OBD接口连接开发板,读取车辆数据,进行故障诊断或安全测试。
    2. 原型设计:借助ATmega32U4芯片的强大功能,新手也能轻松搭建各类原型系统。
    使用建议
    - 选择合适的电源:根据项目需求选择合适的工作电压(9-28V CAN-BUS操作电压或5V MicroUSB操作电压)。
    - 合理规划引脚分配:充分利用板上的引脚资源,合理规划信号和电源分配,以确保系统的稳定运行。
    - 参考官方示例代码:利用Arduino CAN-BUS库,参考官方示例代码,快速搭建起通信网络。

    兼容性和支持


    - 兼容性:完全兼容Arduino IDE,可与多种Arduino扩展板和其他硬件组件配合使用。
    - 支持和服务:提供详细的在线文档和社区支持,方便用户解决问题并获得最新的技术支持。

    常见问题与解决方案


    1. 问题:如何安装Arduino CAN-BUS库?
    - 解决方法:打开Arduino IDE,点击“工具” -> “管理库”,搜索“CAN”,安装相应的库。
    2. 问题:如果接收到错误的CAN消息怎么办?
    - 解决方法:检查CAN-BUS网络的接线和通信协议设置是否正确,确保所有节点的地址配置一致。
    3. 问题:如何优化CAN-BUS的数据传输效率?
    - 解决方法:根据实际应用场景调整CAN-BUS的数据传输速率,减少不必要的数据传输,提高系统的响应速度。

    总结和推荐


    CANBed - Arduino CAN-BUS Development Kit 集成了丰富的功能和良好的兼容性,是构建CAN-BUS项目的理想选择。无论你是初学者还是经验丰富的工程师,都能从中受益。其强大的性能和灵活的接口选择,使其在众多同类产品中脱颖而出。强烈推荐给需要高效、可靠通信解决方案的用户。

102991321参数

参数
接口 -
零件状态 在售
包装方式 散装

102991321厂商介绍

Seeed Studio是一家总部位于中国深圳的电子模块和开发工具供应商,专注于为创客、工程师和教育工作者提供创新的硬件解决方案。公司主营产品包括传感器、模块、开发板、工具和套件等,广泛应用于物联网(IoT)、人工智能(AI)、机器人技术、智能家居、可穿戴设备等多个领域。

Seeed Studio的优势在于其强大的研发能力和快速响应市场变化的能力。公司不仅提供标准化的产品,还支持定制化服务,以满足客户的特定需求。此外,Seeed Studio还拥有一个活跃的社区,用户可以在这里分享项目、获取技术支持和灵感。公司的产品以其高性价比、易用性和创新性而受到全球用户的青睐。

102991321数据手册

厂牌 PDF简要描述 下载
SEEED STUDIO/深圳矽递科技 方案评估套件 SEEED STUDIO/深圳矽递科技 102991321 102991321数据手册

102991321封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 252.8093
库存: 35
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 252.8
