MTI-630-DK

产品分类: 方案评估套件
厂牌: XSENS
产品描述: CAN,Serial
供应商型号: 3225728
供应商: 海外现货
标准整包数: 1
XSENS 方案评估套件 MTI-630-DK

MTI-630-DK概述


    产品简介

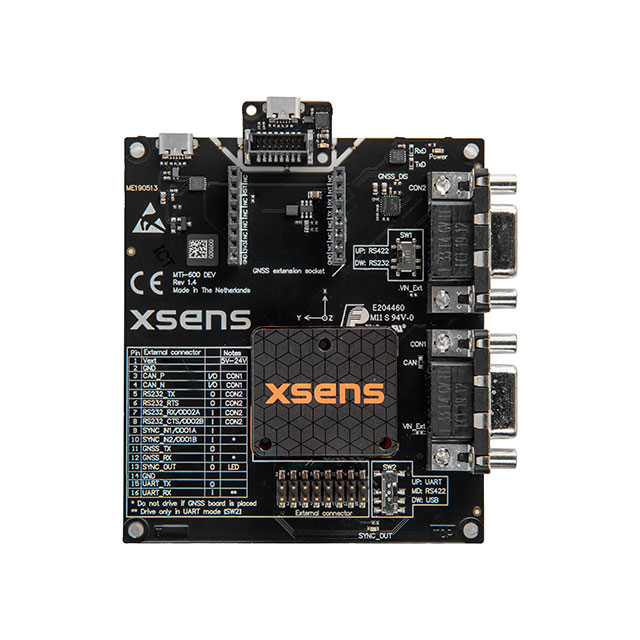

    MTi-600系列开发套件 (MTi-600-DEV) 是由Xsens公司推出的高精度惯性测量单元 (IMU) 开发工具包。它提供了一种全面的开发平台,以帮助工程师快速熟悉并测试MTi-600系列模块的功能。MTi-600系列模块 (MTi-600) 是一款自包含、易于设计集成的产品,主要用于姿态航向参考系统 (AHRS) 和导航应用。通过多种接口(如RS232、CAN、UART和USB)进行连接,用户能够灵活地将其集成到各种项目中。此外,MTi-670-DK包含了一个GNSS接收器和一个气压计组件,增强了其在地理定位方面的功能。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | VUSB | 4.5 | 5 | 5.5 | V |
    | Vext | 4.5 | - | 24 | V |
    | 操作温度 | -40 | - | +85 | °C |
    | 电源输入电压 (外部连接器或DSUB9) | -0.3 | - | 30 | V |
    | USB电源输入 | -0.3 | - | 6.0 | V |
    | UART电压 | -0.3 | - | 3.6 | V |
    | RS232/SYNC电压 | -25 | - | 25 | V |
    | RS422电压 | -15 | - | 15 | V |
    | CAN直流电压 | -58 | - | 58 | V |
    | CAN差分电压 | -17 | - | 17 | V |

    产品特点和优势


    MTi-600系列开发套件提供了丰富的功能,使其在各种应用中表现出色。其中最显著的特点包括:
    - 高度集成:包括一个完整的MTi-600模块,能够提供精确的姿态和航向数据。
    - 灵活的接口选择:支持RS232、CAN、UART和USB等多种通信接口,便于集成到不同的系统中。
    - 多功能开发板:内置了GNSS接收器和气压计,适用于需要高精度地理定位的应用。
    - 强大的软件支持:包括MT Manager和Magnetic Field Mapper等工具,简化了数据采集和分析过程。

    应用案例和使用建议


    应用案例
    MTi-600系列广泛应用于无人机 (UAV) 导航、机器人导航和运动捕捉等领域。例如,在无人机应用中,它可以实时提供准确的姿态和位置信息,提高飞行稳定性和自主导航能力。在机器人应用中,它能为机器人提供关键的位置和方向信息,增强机器人的操作精度和稳定性。
    使用建议
    为了充分发挥MTi-600系列的性能,建议如下:
    - 在安装MTi-600模块时,确保正确固定在开发板上,并连接所有必要的接口。
    - 利用MT Manager和编程示例进行初始化配置和数据输出设置,以便于实时监控和数据分析。
    - 考虑环境因素对传感器的影响,如温度和电磁干扰,确保在适当的环境中使用。

    兼容性和支持


    MTi-600系列开发套件可以与多种主机接口(如RS232、CAN和USB)兼容,支持不同的通信协议。此外,Xsens公司还提供了详细的文档和技术支持,包括MT Software Suite和相关编程示例,确保用户能够快速上手和进行深入开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不正常 | 检查连接线和接口配置,确保连接正确且软件配置无误。 |
    | 电源供应不稳定 | 检查电源线和USB连接,确保电源供应稳定。 |
    | 传感器读数异常 | 重新校准传感器,并确保安装环境无明显干扰。 |

    总结和推荐


    总体评价
    MTi-600系列开发套件是一款高性能的IMU开发工具,具备全面的功能和良好的软件支持。它的设计使其在无人机、机器人和其他高精度定位应用中表现出色。对于需要复杂导航系统的开发人员来说,这是一个理想的选择。
    推荐
    我们强烈推荐使用MTi-600系列开发套件,特别是对于那些希望快速启动高精度导航和定位项目的工程师和研发团队。

MTI-630-DK参数

参数
接口 CAN,Serial
零件状态 在售
包装方式 散装

MTI-630-DK厂商介绍

Xsens是一家荷兰公司,专注于开发和制造先进的运动捕捉技术和传感器系统。公司的产品广泛应用于多个领域,包括电影和游戏制作、虚拟现实、体育训练、医疗康复和工业自动化等。

Xsens的主营产品分类主要包括:
1. 惯性运动捕捉系统:通过传感器捕捉人体运动,用于动画制作和运动分析。
2. 3D人体扫描仪:用于精确测量人体尺寸,应用于服装定制和人体工程学研究。
3. 传感器解决方案:提供各种传感器,用于监测和分析物体的运动和位置。

Xsens的优势在于:
1. 高精度:其传感器系统能够提供高精度的运动捕捉数据。
2. 易用性:产品易于安装和操作,适合各种技术水平的用户。
3. 灵活性:Xsens的系统可以与多种软件和硬件集成,适应不同的应用需求。
4. 可靠性:Xsens的产品在各种环境和条件下都能稳定工作,确保数据的准确性和一致性。

MTI-630-DK数据手册

厂牌 PDF简要描述 下载
XSENS 方案评估套件 XSENS MTI-630-DK MTI-630-DK数据手册

MTI-630-DK封装设计

查看详情并下载
Symbol
Footprint
3D Model
