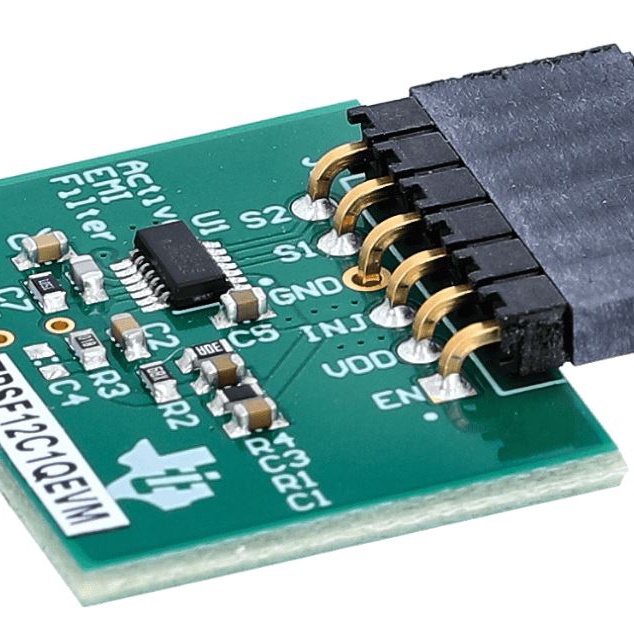

TPSF12C1QEVM

产品分类: 方案评估套件
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 11MZ-TPSF12C1QEVM
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 方案评估套件 TPSF12C1QEVM

TPSF12C1QEVM概述

    TPSF12C1QEVM Active EMI Filter Evaluation Module for Single-Phase AC Power Systems

    1. 产品简介


    TPSF12C1QEVM 评价模块(EVM)特别设计用于验证 TPSF12C1 功率供应滤波器集成电路的性能。主动电磁干扰(EMI)滤波器(AEF)通过放大有效的 Y 电容值来改善单相交流电源系统中的共模(CM)电磁干扰(EMI)特征。这种改进对于需要符合 CISPR 11、25 或 32 等 EMI 标准的应用至关重要。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入特性
    | VDD 供电电压 8 | 12 | 16 | V |
    | VDD 欠压锁定开启阈值 | VVDD 上升 | 7.7 V |
    | VDD 欠压锁定关闭阈值 | VVDD 下降 | 6.7 V |
    | VDD 供电电流(启用) | EN 开或接高电平 | 12.5 mA |
    | VDD 供电电流(禁用) | EN 接地 | 50 μA |
    | 输出特性
    | 注入电压(VINJ) 2.5 VVDD-2 | V |
    | 注入电流(IINJ) | VVDD = 8 V 至 16 V | -80 80 | mA |
    | 系统特性
    | 共模 EMI 减少(100 kHz 至 1 MHz) 25 dB |

    3. 产品特点和优势


    - 改善 CM EMI 性能:有助于满足工业、科学和医疗(ISM)应用中的 CISPR 11 和 EN 55011 等 EMI 标准。
    - 有效减少 CM 噪声:在 100 kHz 至 3 MHz 频段内可实现高达 30 dB 的 CM 噪声降低。
    - 简化配置:适用于单相交流系统的简单配置,无需额外磁性组件。
    - 内置保护特性:可承受 6 kV 以上的浪涌冲击。
    - 宽 VDD 电源电压范围:8 V 至 16 V。

    4. 应用案例和使用建议


    - 应用于车载充电器、高密度服务器电源、焊机和其他工业系统中。
    - 用于电信交流/直流整流器。
    建议在使用前进行低电压测试,以确保注入信号的稳定性。同时,在高电压测试时,应注意连接正确并参考地线,以确保系统的安全运行。

    5. 兼容性和支持


    TPSF12C1 可与其他标准的 CM 电感器和 Y 电容器兼容。制造商提供技术支持文档和在线工具,如 TPSF12C1 快速启动计算器,帮助用户选择合适的组件和优化电路。

    6. 常见问题与解决方案


    - 问题: VDD 供电电流过高。
    - 解决方案: 检查 EN 引脚是否正确连接,或者检查是否有外部负载导致电流增加。

    - 问题: 注入电压不稳定。
    - 解决方案: 确保 Y 电容的连接正确,并重新校准注入电容的值。

    7. 总结和推荐


    TPSF12C1QEVM 是一个出色的单相电源系统 EMI 滤波器评估模块。它具有良好的 CM EMI 性能,操作简便,应用广泛。特别适合需要满足严格 EMI 标准的应用场合。综上所述,强烈推荐使用该产品。

TPSF12C1QEVM参数

参数
接口 -
零件状态 在售
包装方式 盒装
