4400.0047

产品分类: 断路器
厂牌: SCHURTER
产品描述: Schurter 热断路器, T11 系列, 2A, 1 极
供应商型号: BN-4400.0047
供应商: 海外现货
标准整包数: 1

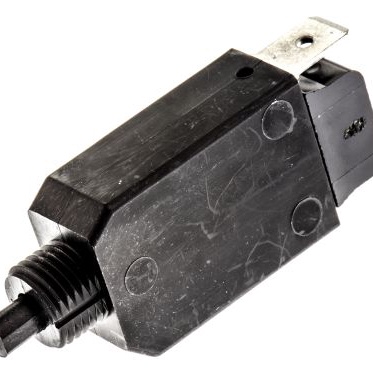

SCHURTER 断路器 4400.0047

4400.0047概述

    电子元器件技术手册:Schurter T11-211 热断路器

    产品简介

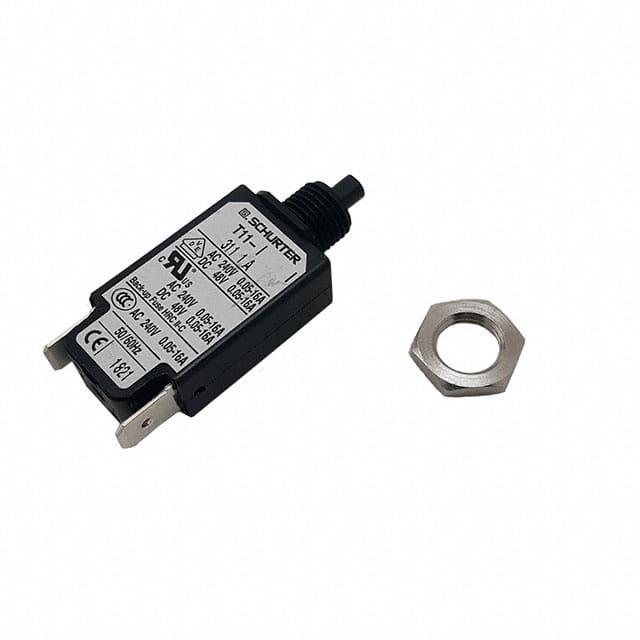

    Schurter T11-211 是一款专为工业环境设计的热断路器(thermal circuit breaker),具有紧凑的设计和多样化的安装方式。它是一种复位型断路器,适用于快速连接终端(quick connect terminals),额定电流范围广泛,特别适用于电动工具、家用电器、电源适配器和工业设备等领域。

    技术参数


    - 额定电压
    - 交流电 (AC): 240 VAC
    - 直流电 (DC): 48 VDC
    - 额定电流范围
    - 交流电 (AC): 0.05 - 16 A
    - 短路能力
    - 条件短路容量: 2 kA (In ≤ 6.5 A), 96 A (In > 6.5 A)
    - 防护等级
    - 前面防护等级: IP40 (符合 IEC 60529 标准)
    - 绝缘强度
    - 工频: > 1.5 kV
    - 冲击电压: > 2.5 kV (1.2/50 μs)
    - 绝缘电阻
    - 500VDC 下 > 100 MΩ
    - 寿命测试
    - 典型值: 2 x 额定电流下进行 500 次切换
    - 最小值: 复位型 AC: 50 次切换; DC: 50 次切换
    - 过载能力
    - IEC: 6 x 额定电流下进行至少 40 次跳闸
    - UL / CSA: 1.5 x 额定电流下进行至少 50 次跳闸
    - 工作温度范围
    - -5°C 至 60°C
    - 振动和冲击抵抗
    - 振动: ±1.5 mm (10-60 Hz); 5 G (60-500 Hz)
    - 冲击: 100 G / 6 ms

    产品特点和优势


    - 紧凑设计:适合空间受限的应用场合。
    - 正复位功能:确保断路器在跳闸后不会自动复位。
    - 不同安装方式:提供多种安装选择,满足不同应用需求。
    - 不同的额定电流选项:根据应用需求提供广泛的额定电流选择。

    应用案例和使用建议


    - 电动工具:适用于高功率电动工具,保护电路免受过载。
    - 家用电器:确保家用电器安全运行,避免短路风险。
    - 电源适配器:保障电源适配器稳定工作,防止过热。
    - 工业设备:在工业环境中保护关键设备,延长使用寿命。
    使用建议:
    - 定期检查断路器的工作状态,特别是在高温环境下。
    - 在接线时注意快速连接终端的正确使用方法,以保证良好的电气连接。

    兼容性和支持


    Schurter T11-211 热断路器通过多个国际认证标准(如 VDE, UL, CCC),并符合一系列行业标准(如 IEC 60934, UL 1077)。制造商还提供详细的安装指南和技术支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题1: 断路器频繁跳闸
    - 解决方案: 检查负载电流是否超过额定值,如有必要请减小负载或更换更高额定电流的断路器。
    - 问题2: 断路器不跳闸
    - 解决方案: 检查电路连接是否正常,确认没有错误接线,必要时请专业人员进行检修。

    总结和推荐


    Schurter T11-211 热断路器以其紧凑的设计、高可靠性和广泛的应用范围在市场上具备很强的竞争力。无论是用于家庭还是工业应用,这款断路器都表现出色。我们强烈推荐将其作为保护关键电子设备的理想选择。

4400.0047参数

参数
额定电压-DC 48V
照明电压-标称值 -
照明
断路器类型 热敏式
执行器类型 按下复位
额定电流 2A
极数 1
额定电压-AC 240V
长*宽*高 50.2mm*19mm*50.2mm
安装方式 面板安装
零件状态 在售
包装方式 散装

4400.0047厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4400.0047数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 4400.0047 4400.0047数据手册

4400.0047封装设计

查看详情并下载
Symbol
Footprint
3D Model
