首页  >  产品百科  >  4404.0102

4404.0102

产品分类: 断路器
厂牌: SCHURTER

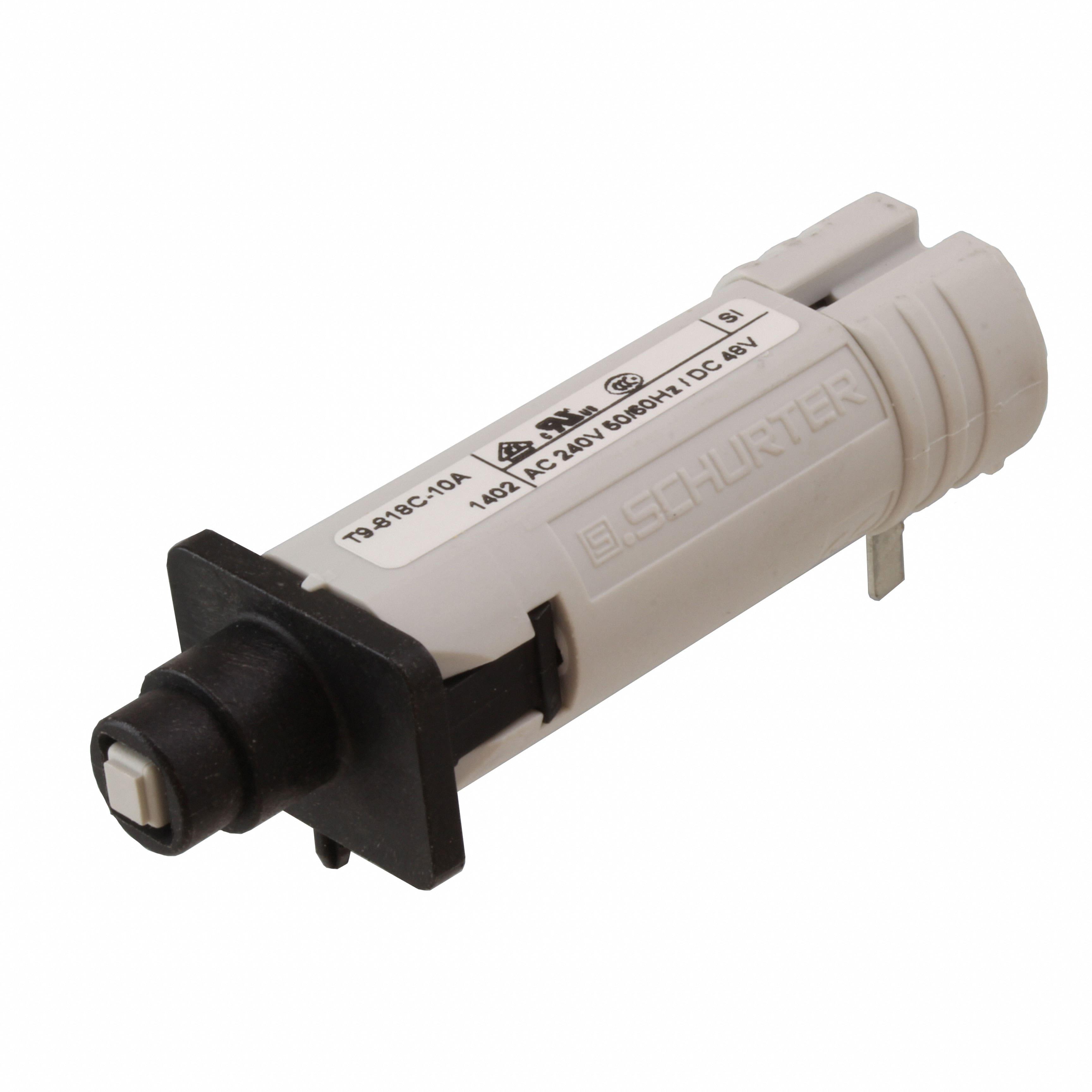

产品描述: Schurter 热断路器, T9 系列, 10A, 1 极
供应商型号: 486-3054-ND
供应商:
标准整包数: 1
SCHURTER 断路器 4404.0102

4404.0102概述

    电子元器件技术手册:CBE电路断路器

    产品简介


    CBE(Circuit Breakers for Equipment)电路断路器主要用于保护电机和变压器免受电气过载的影响。其工作原理是通过双金属片的变形来实现过载保护。当电流流经双金属片时产生热量,进而导致双金属片变形,最终触发断路器跳闸。这类断路器具有显著的优势,能够忽略启动电机和变压器时产生的浪涌电流,从而提供更可靠的保护。

    技术参数


    - 额定电流:5A - 16A
    - 参考环境温度:+23℃
    - 额定电流的倍数和跳闸时间关系图:如图5所示,显示了在不同倍数额定电流下断路器的跳闸时间。
    - 保护特性:最大浪涌电流应在正常工作条件下持续不超过特定时间;在恒定105%额定电流的情况下,断路器应在至少一小时内不跳闸;在恒定132%额定电流的情况下,断路器必须在一小时内跳闸。

    产品特点和优势


    - 抗浪涌电流:能够忽略启动时的浪涌电流,避免误跳闸。
    - 灵活的保护设置:可根据负载的不同选择合适的额定电流,以适应不同的应用场景。
    - 可靠的温度补偿:即使在不同环境温度下,也能准确触发保护。

    应用案例和使用建议


    - 圆形锯:由于运行时负载电流波动较大,可以适当提高断路器的额定电流,以避免频繁跳闸。同时,在无负载状态下,断路器应能迅速冷却。
    - 进料机:在频繁启停的工况下,应选择合理的启停周期,确保每次启动后有足够的冷却时间。
    - 通风扇:对于恒定负载的应用,可以选择较低的额定电流,但需考虑启动时的浪涌电流。
    - 花园碎枝机:对于工作负荷不稳定的情况,需要综合考虑多种因素,以选择最合适的断路器。

    兼容性和支持


    - CBE电路断路器适用于各种电气设备,特别是电机和变压器的保护。
    - 厂商提供详细的产品数据表和校准规范,以帮助用户进行选型和安装。
    - 额定电流的选择应根据具体应用场景进行测试验证,以确保最优性能。

    常见问题与解决方案


    - Q:如何避免断路器误跳闸?
    - A:合理选择断路器的额定电流,并考虑到启动时的浪涌电流。
    - Q:如何应对不同环境温度下的保护需求?
    - A:选择合适的环境温度范围,并在相关产品数据表中找到相应的修正值。
    - Q:如何确定断路器的额定电流?
    - A:根据负载特性、启动特性和环境温度等因素,综合考虑并进行实际测试。

    总结和推荐


    CBE电路断路器在设计上考虑了多种应用场景的需求,提供了优秀的抗浪涌电流能力和灵活的保护设置。特别适合于电机和变压器的保护,适用于工业及家用设备。建议在选购和安装时,仔细阅读产品数据表,并结合实际应用场景进行测试和调整,以获得最佳保护效果。总体而言,这款电路断路器是一款性能优异且值得信赖的产品。

4404.0102参数

参数
照明
断路器类型 热磁断路器
执行器类型 按钮
额定电流 10A
极数 1
额定电压-AC 240V
额定电压-DC 48V
照明电压-标称值 -
长*宽*高 47.3mm(长度)*19mm(宽度)
安装方式 通孔安装
包装方式 散装

4404.0102厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4404.0102数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 4404.0102 4404.0102数据手册

4404.0102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8272
50+ $ 2.9744
100+ $ 2.5002
500+ $ 1.9542
1000+ $ 1.9136
库存: 7438
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 3.82
直接购买
加入购物车
