4302.2001

厂牌: SCHURTER
产品描述: Schurter IEC连接器, C14插头, 面板安装, 额定250 V 10A
供应商型号: BN-4302.2001
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 4302.2001

4302.2001概述


    产品简介

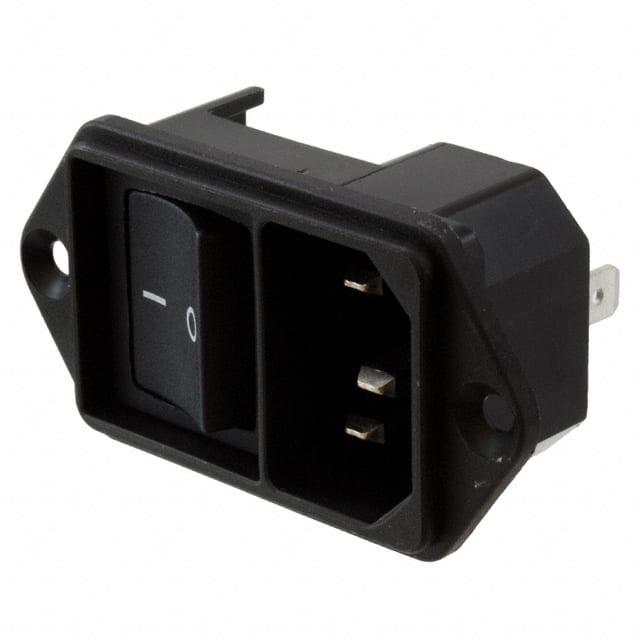

    Schurter公司的KEB2系列是无滤波器电源输入模块,适用于各种电子设备的电源接入。这款产品集成了IEC电源插座(C14)和双极线路开关,可以用于保护等级为I类的设备。通过其快速连接端子4.8 x 0.8 mm,用户可以轻松安装和拆卸,同时具备螺纹安装和卡入式安装两种方式,以适应不同的面板厚度需求。主要应用于家用电器、工业控制设备和其他需要安全可靠电源输入的场合。

    技术参数


    - 额定电流/电压:
    - IEC标准:10A / 250VAC;50Hz
    - UL/CSA标准:15A / 250VAC;60Hz
    - 绝缘强度:
    - L-N之间:>2.5kVAC
    - L/N-PE之间:>3kVAC(1分钟/50Hz)
    - 允许操作温度范围:-25°C至70°C
    - 防护等级:前侧IP 40(符合IEC 60529)
    - 保护等级:适用于I类保护等级设备(符合IEC 61140)
    - 终端类型:快速连接终端4.8 x 0.8 mm
    - 面板厚度:螺纹安装最大6mm;卡入式安装:1.5mm/2mm/2.5mm
    - 材料:外壳为热塑性塑料,黑色,符合UL 94V-0标准
    - 应用等级:IEC 60320,UL 498,CSA C22.2 No. 42(冷条件)

    产品特点和优势


    KEB2系列模块的优势在于所有组件已经预先接线,减少了用户的安装难度和时间。此外,它提供了多种颜色选项,满足不同客户的需求。双极线路开关可以在不发光和发光之间切换,适用于不同的安装环境。KEB2系列还具备出色的绝缘强度,确保设备的安全运行。其紧凑的设计和广泛的适用性使其成为众多电子设备的理想选择。

    应用案例和使用建议


    KEB2系列常用于家用电器和工业控制设备中,例如洗衣机、冰箱和一些工业自动化设备。为了更好地利用这一模块,建议根据具体的应用环境选择合适的安装方式(螺纹或卡入式)。在进行安装时,应注意确保所有接线正确并按照制造商提供的指南进行操作。对于需要更高防护等级的应用,可以考虑使用具有滤波功能的型号KFB2或推荐的新版本DC11。

    兼容性和支持


    KEB2系列模块与多种其他电子元器件和设备兼容,可以搭配各种类型的连接器、电线和配件。此外,Schurter公司提供了详细的产品支持文档,包括CAD图纸、配件列表和技术手册,帮助用户更好地理解和使用这些产品。用户还可以访问Schurter公司的在线库存查询系统,实时了解产品的供货情况。

    常见问题与解决方案


    1. 问题:如何选择正确的安装方式?
    - 解答:根据面板的厚度选择螺纹安装或卡入式安装。螺纹安装适用于厚面板,而卡入式安装则更适合薄面板。

    2. 问题:如何更换线路开关?
    - 解答:首先断开电源,然后使用专用工具拆卸线路开关,安装新的线路开关后重新装配即可。

    3. 问题:如果外壳损坏怎么办?
    - 解答:如果外壳受损,建议联系Schurter公司的技术支持,获取相应的维修或替换服务。

    总结和推荐


    KEB2系列电源输入模块以其高效能和多功能性在市场上占据了重要的位置。其预接线设计、多样化的安装方式和广泛的适用性使其成为众多应用场合的首选。特别是对于需要高可靠性的电子设备,KEB2系列是一个理想的选择。总体而言,强烈推荐此系列产品,特别是针对那些寻求高效率、高可靠性的工业和商业应用。
    该文从产品简介、技术参数、产品特点与优势、应用案例与使用建议、兼容性和支持、常见问题与解决方案等多个维度对Schurter公司的KEB2系列电源输入模块进行了详细的描述。希望本文能为您提供有价值的信息,并帮助您更好地了解和使用该产品。

4302.2001参数

参数
长*宽*高 30mm(长度)*27.7mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

4302.2001厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4302.2001数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4302.2001 4302.2001数据手册

4302.2001封装设计

查看详情并下载
Symbol
Footprint
3D Model
