10EJT1

厂牌: TE CONNECTIVITY
产品描述: Power Entry Module EMI Filtered M 3 POS 250VACVAC 10A ST 1 Port
供应商型号: 10EJT1
供应商: Master
标准整包数: 1

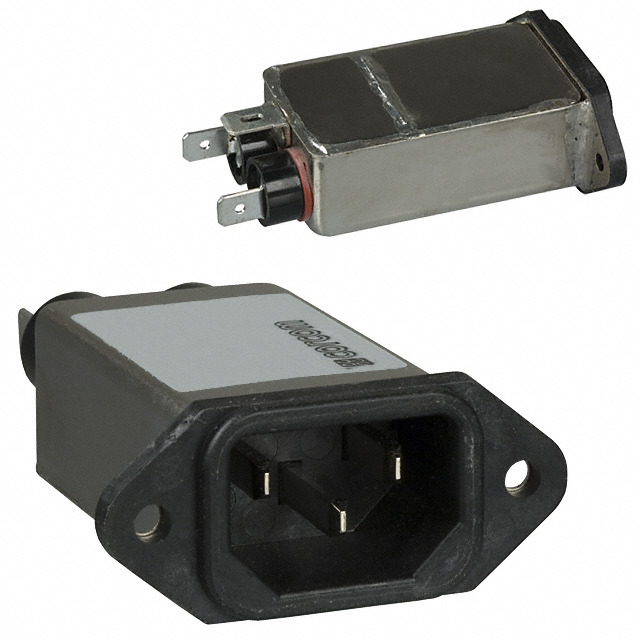

TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 10EJT1

10EJT1概述

    高性能电源进线滤波器:EJT系列

    产品简介


    EJT系列是高性能的电源进线滤波器和电源入口模块,适用于多种高要求的电子设备。这些滤波器提供优异的电磁干扰(EMI)滤波能力,确保电子设备在严苛环境下仍能保持稳定运行。产品广泛应用于医疗设备、通信系统、工业控制设备等领域。

    技术参数


    - 电流额定值:1A、3A、6A、10A、15A 或 20A
    - 最大泄漏电流:
    - 1-15A版本 @ 120 VAC 60 Hz:0.25 mA
    - 1-15A版本 @ 250 VAC 50 Hz:0.43 mA
    - 20A版本 @ 120 VAC 60 Hz:0.22 mA
    - 20A版本 @ 250 VAC 50 Hz:0.40 mA
    - 耐压测试:
    - 线到地:2250 VDC
    - 线到线:1450 VDC
    - 额定电压:250 VAC
    - 操作频率:50/60 Hz
    - 工作温度范围:-10°C 至 +40°C,在+40°C以上的环境温度下,最高工作电流按公式Io = Ir (85 - Ta) / 45计算
    - 产品尺寸(以英寸和毫米为单位,括号内为公制单位)
    - A:1.39" (35.4 mm)
    - B:1.17" (29.7 mm)
    - C:.118" (3.0 mm)
    - D:.767" (19.5 mm)
    - E:.138" (3.51 mm)

    产品特点和优势


    - 卓越的EMI滤波能力:具备双三元件差分模式电路,能抑制高达1GHz的噪声。
    - 多样化电流选择:提供从1A到20A的不同电流规格,适应不同功率需求的应用场景。
    - 多种端子选项:可以选择0.250英寸(6.3毫米)的叉形端子或者线缆引出端。
    - 安全性高:UL认可、CSA认证、VDE批准。

    应用案例和使用建议


    应用案例:
    - 医疗设备:用于需要低漏电、高可靠性的应用。
    - 通信系统:确保通信设备不受外部电磁干扰的影响。
    - 工业控制系统:为敏感仪器提供稳定的电力供应。
    使用建议:
    - 在安装前确保电线正确连接,避免因接触不良导致的故障。
    - 定期检查滤波器的工作状态,特别是环境温度较高的情况下,需要根据温度计算出最大电流并进行监控。

    兼容性和支持


    - 兼容性:适用于IEC 60320-1标准的电源接口,可以轻松集成到现有设备中。
    - 支持服务:供应商提供详尽的技术文档和支持服务,通过TE官网(te.com/help)可以获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 滤波器工作时发出异常噪音 | 检查滤波器是否正确安装,排除接触不良的可能性。 |
    | 滤波器过热 | 核对工作环境温度,调整使用条件以符合制造商推荐的操作温度范围。 |
    | 过电流报警 | 核实实际电流不超过额定电流,如果超过则需更换更高级别的滤波器。 |

    总结和推荐


    EJT系列电源进线滤波器凭借其卓越的性能、多样化的电流选择和广泛的适用性,在同类产品中脱颖而出。对于追求高可靠性和高性能的电子设备来说,它是一个非常理想的选择。建议在选型时考虑实际应用的需求,并严格按照推荐的操作条件进行安装和使用。如果您正在寻找一款能够满足严苛要求的电源滤波器,EJT系列无疑值得您的信赖。

10EJT1参数

参数
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

10EJT1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

10EJT1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 TE CONNECTIVITY 10EJT1 10EJT1数据手册

10EJT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.6985 ¥ 149.9063
10+ $ 14.9548 ¥ 124.343
40+ $ 14.0026 ¥ 116.3642
80+ $ 13.2508 ¥ 108.5109
280+ $ 12.6917 ¥ 103.932
520+ $ 12.6284 ¥ 103.4136
1000+ $ 12.6284 ¥ 103.4136
库存: 35
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 149.9
直接购买
加入购物车
