1054051116

厂牌: MOLEX

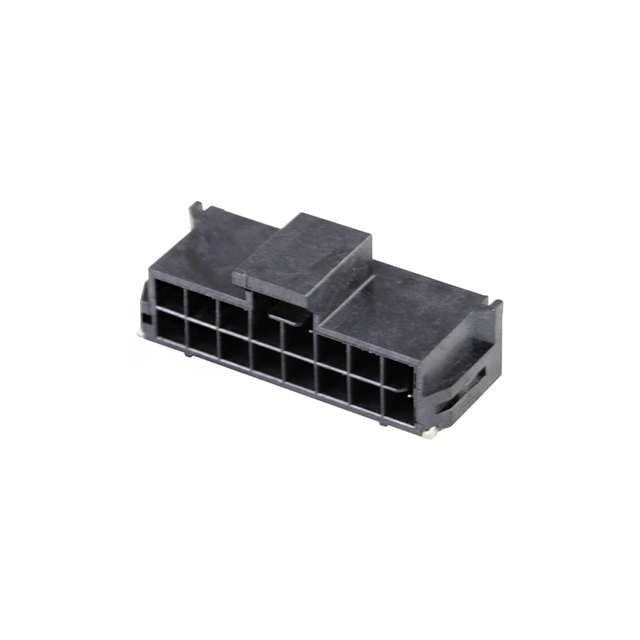

产品描述: Conn HDR 16 POS 2.5mm Solder RA SMD 16 Terminal 1 Port Nano-Fit Tray
供应商型号: Q-1054051116
供应商: 期货订购
标准整包数: 1
MOLEX 电源接入连接器 - 输入/输出/模块 1054051116

1054051116概述

    电子元器件产品技术手册解析

    1. 产品简介


    产品名称: Nano-Fit Power Connectors
    产品类型: PCB Headers
    主要功能: 提供电力连接功能,适用于电线到板卡的应用
    应用领域: 主要用于电力系统,适用于多种电子设备和系统的连接,特别是在需要紧凑设计和高性能的应用场合。

    2. 技术参数


    | 参数类型 | 描述 |

    | 电路数(加载) | 16个电路 |
    | 颜色 | 树脂黑色 |
    | 工作温度范围 | -40°C 到 +105°C |
    | 接触电流 | 最大7.0A |
    | 工作电压 | 交流最大250V(RMS),直流最大250V |
    | 插拔次数 | 最大25次 |
    | 锡镀层厚度 | 接合面:最小0.762μm,终端:最小0.762μm |
    | 引脚间距 | 2.50mm |
    | 插针类型 | 表面贴装型 |

    3. 产品特点和优势


    Nano-Fit Power Connectors 具有以下独特优势:
    - 紧凑设计: 适合高密度布线和小型化设备。
    - 可靠的连接: 支持高达25次插拔,保证长期稳定的工作表现。
    - 抗燃特性: 通过阻燃测试,适应恶劣环境。
    - 多种锁定机制: 包括与母座的键控和锁定机制,确保正确安装且不易脱落。
    - 环保材料: 符合RoHS和REACH标准,适合环保需求高的应用。

    4. 应用案例和使用建议


    应用案例:
    - 在服务器、电信设备和医疗仪器等需要高可靠性的电力连接场合中广泛使用。
    - 特别适用于空间受限的设计,如工业自动化设备和嵌入式系统。
    使用建议:
    - 确保电路板厚度符合推荐值1.60mm,以达到最佳的电气性能。
    - 使用时注意保持适当的清洁度,避免灰尘和异物影响连接稳定性。
    - 安装前检查接头的键控和锁定机制是否完好,确保安全可靠的连接。

    5. 兼容性和支持


    兼容性:
    - Nano-Fit Power Connectors 可与Nano-Fit插座外壳1053081216配套使用。
    厂商支持:
    - Molex官方网站提供详细的技术文档和支持服务。
    - 对于进一步的咨询和技术支持,建议联系厂商获取更多帮助。

    6. 常见问题与解决方案


    问题1: 连接不稳定,插拔次数不足
    解决方法: 检查接触点是否清洁,确认正确安装并遵循插拔指导;必要时更换接头。
    问题2: 连接器发生短路
    解决方法: 检查电路板布局是否正确,排除电路故障;确认插头插入方向无误。
    问题3: 温度过高导致连接器损坏
    解决方法: 检查散热设计,确保连接器处于正常工作温度范围内;如有需要可增加散热措施。

    7. 总结和推荐


    综合评估:
    - 优点: 紧凑设计、可靠性高、耐温范围广、抗燃性能好。
    - 适用场景: 广泛应用于电力系统、电信设备及工业自动化等领域。
    - 推荐使用: 对于需要高可靠性和紧凑设计的应用场合,Nano-Fit Power Connectors 是一个非常理想的选择。

1054051116参数

参数
安装方式 贴片安装
应用等级 军用级,医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘
