4304.4002

厂牌: SCHURTER
产品描述: Schurter C14IEC滤波插座, 额定电压250 V 交流, 额定电流2A, 单保险丝座, 2 极开关, 面板
供应商型号: ET-1130940
供应商: 海外现货
标准整包数: 1

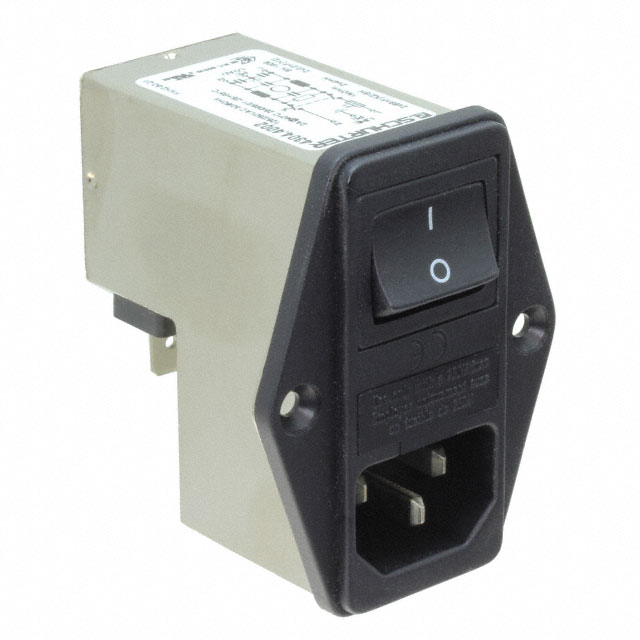

SCHURTER 电源接入连接器 - 输入/输出/模块 4304.4002

4304.4002概述


    产品简介




    Schurter Power Entry Modules with Line Filter FKH 是一种集成了电源输入模块和线路滤波器的电子元器件,广泛应用于各种需要高可靠性的工业设备、医疗设备和信息技术设备。该模块主要用于保护电子设备免受电磁干扰(EMI),同时提供过电流保护和安全开关功能。其主要功能包括:电源输入、过滤电磁干扰、内置保险丝以及非照明型双极开关。这些特性使其在家庭和商业设备、医疗设备、IT设备等领域得到了广泛应用。


    技术参数




    - 额定电流:
    - IEC: 1A - 10A @ 40°C / 250VAC; 50Hz
    - UL/CSA: 1A - 10A @ 40°C / 250VAC; 60Hz
    - 泄漏电流: < 0.25mA (250V / 60Hz)
    - 绝缘强度:
    - L-N: > 1.7kVDC
    - L/N-PE: > 2.7kVDC
    - 允许操作温度: -25°C 至 85°C
    - 防护等级: IP40 (根据 IEC 60529)
    - 温度范围: 针-温度 70°C, 10A (根据 IEC 60320-1)
    - 熔断器规格: 5x20mm, 1极, 按照 IEC 60127-6
    - 线开关: 非照明型, 双极, 按照 IEC 61058-1
    - 生命周期可靠性: MTBF > 1,700,000 小时 (根据 MIL-HB-217 F)


    产品特点和优势




    Schurter Power Entry Modules with Line Filter FKH 具备以下独特的功能和优势:

    - 紧凑设计: 采用紧凑结构,确保了设备的安装灵活性。
    - 预先接线: 所有组件已经预先连接,简化了安装过程。
    - 屏蔽效果好: 通过内置的EMI屏蔽层,有效抑制电磁干扰。
    - 安全性高: 集成了多种保护机制,如熔断器和非照明型开关,增强了设备的安全性。
    - 兼容性广泛: 适用于多种标准,包括 IEC 60950 和 IEC 60601-1,适用于工业、医疗和 IT 设备。


    应用案例和使用建议




    Schurter Power Entry Modules with Line Filter FKH 已被广泛应用于多种场合,例如数据中心、工业自动化设备、医疗仪器等。在实际应用中,可以通过以下方式优化其性能:

    - 安装注意事项: 在安装过程中确保正确连接所有组件,并遵守制造商的安装指南,避免因错误安装导致的损坏。
    - 环境适应性: 考虑到设备的工作环境,选择合适的型号,确保其能在极端温度和湿度条件下正常工作。
    - 定期检查: 建议定期对设备进行检查和维护,确保其持续高效运行。


    兼容性和支持




    该模块与多种标准兼容,包括 IEC 60320-1、IEC 60939、IEC 60127-6 和 IEC 61058-1。此外,还符合多项国际和国家标准,如 UL 498、UL 1283 和 CSA C22.2。Schurter 提供全面的技术支持和售后服务,以确保客户能够充分利用其产品的潜力。


    常见问题与解决方案




    - 问题: 电源输入时电流不稳定
    - 解决方案: 确认负载不超过额定电流,并检查所有连接点是否接触良好。
    - 问题: 设备出现故障
    - 解决方案: 检查是否有短路现象,并确认所使用的电缆规格是否符合要求。
    - 问题: 泄漏电流超标
    - 解决方案: 检查线路是否接地良好,并确保设备安装在合适的环境中。


    总结和推荐




    Schurter Power Entry Modules with Line Filter FKH 是一款高度集成、功能强大的电子元器件,非常适合用于需要高可靠性的工业、医疗和 IT 设备。其出色的EMI抑制能力、高安全性和广泛的适用性使其在市场上具有很高的竞争力。因此,强烈推荐使用此产品,特别是在需要高性能和高可靠性的应用场景中。

4304.4002参数

参数 值
长*宽*高 50mm*50mm*55mm
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

4304.4002厂商介绍

SCHURTER电子(中国)有限公司是一家合格的输入系统和连接器、保险丝座和滤波器等组件的制造商。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 SCHURTER 相关型号,如 3413.0332.22、EC11.0031.001、4795.0000、3413.0330.22 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

4304.4002数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4304.4002 4304.4002数据手册
