GSF2.1011.01

厂牌: SCHURTER
产品描述:
供应商型号: BN-GSF2.1011.01
供应商: 海外现货
标准整包数: 1

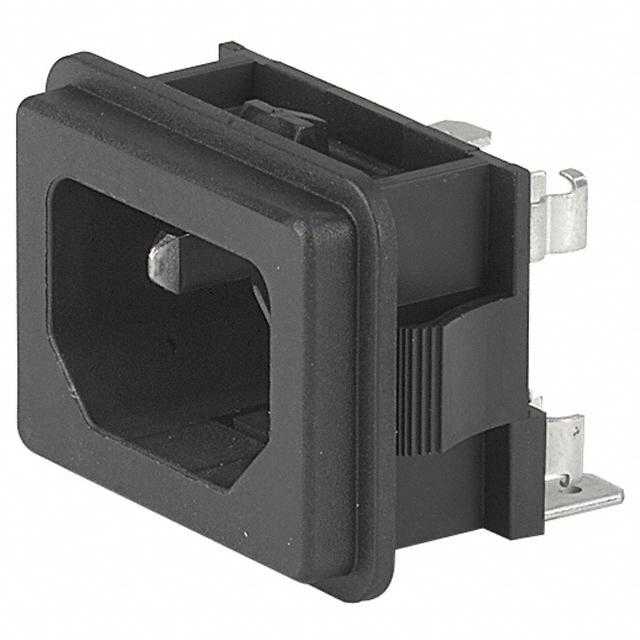

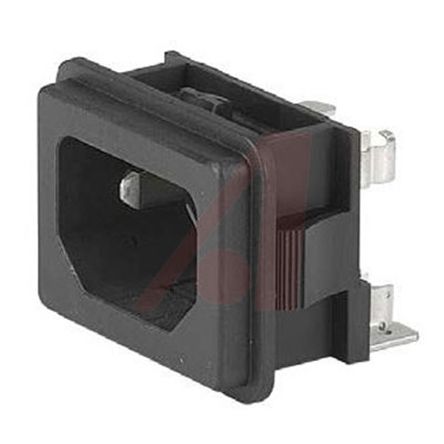

SCHURTER 电源接入连接器 - 输入/输出/模块 GSF2.1011.01

GSF2.1011.01概述


    产品简介


    Schurter的GSF2系列无滤波电源入口模块是一种集成了保险丝夹的面板安装式电源插座,适用于家用和类似用途的电器。这款产品分为C14和C18两种型号,额定温度为70°C。GSF2产品符合IEC 60335-1标准,适用于无人值守的家用电器,包括增强型的燃烧丝测试(IEC 60695-2-11或-12 &-13)。它们可以用于符合IEC/UL 60950标准的信息技术设备。

    技术参数


    - 额定值:IEC 10A / 250VAC;50Hz;UL/CSA 10A / 125VAC;60Hz
    - 绝缘强度:L-N之间大于2.2kVAC;L/N-PE之间大于3kVAC(1分钟/50Hz)
    - 工作温度范围:-25°C至70°C
    - 前侧防护等级:IP40(符合IEC 60529标准)
    - 连接器类型:C14 / C18(符合IEC 60320-1,UL 498,CSA C22.2 no. 42)
    - 针头温度:70°C
    - 防护等级:I类或II类
    - 适用功率:在环境温度23°C下,5 x 20保险丝为3.15W(单极)/ 2.5W(双极);在更高的环境温度下,可查看降额曲线

    产品特点和优势


    GSF2系列具有以下独特的功能和优势:
    - 双锁设计,增强了对拔出力的抵抗能力
    - 所有单个元件已预接线
    - 内置保险丝夹防止用户误用保险丝
    - 适用于符合IEC/UL 60950标准的信息技术设备
    - 具备V-Lock系统,提供更安全的电源连接

    应用案例和使用建议


    应用案例
    - 家用电器,如电视、洗衣机等
    - 办公设备,如打印机、扫描仪等
    - 工业设备,需要高可靠性和安全性的场合
    使用建议
    - 确保按照安装说明正确安装,避免不当操作导致的安全隐患
    - 根据不同的应用需求选择合适的连接器类型和规格
    - 在较高环境温度下使用时,参考降额曲线以确保正常运行

    兼容性和支持


    GSF2系列产品与多种电源线和插头兼容,例如:
    - IEC C13插头和电缆
    - V-Lock插头和电缆
    厂商提供了详细的产品说明书和技术支持,可以通过制造商网站获取更多信息。此外,制造商还提供全面的技术支持服务,包括在线库存查询和产品定制服务。

    常见问题与解决方案


    问题1:如何确定GSF2的型号?
    解决方案: 参考产品编号(Order Number),根据所需的电流、电压和防护等级选择合适的型号。
    问题2:安装时需要注意哪些事项?
    解决方案: 严格按照安装说明进行安装,确保所有连接牢固,防止意外拔出。
    问题3:如何选择合适的保险丝?
    解决方案: 选择合适额定电流的保险丝,根据设备的功耗和保护要求确定。

    总结和推荐


    综上所述,GSF2系列无滤波电源入口模块具有强大的性能和广泛的应用领域,适用于各种家用和工业设备。其具备优秀的安全特性和可靠的连接方式,非常适合需要高性能和高安全性的场合。我们强烈推荐使用GSF2系列,以满足现代设备对电源接口的需求。

GSF2.1011.01参数

参数
长*宽*高 37mm(长度)*32.6mm(高度)
安装方式 卡入式安装,支架安装,面板安装
零件状态 在售

GSF2.1011.01厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

GSF2.1011.01数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER GSF2.1011.01 GSF2.1011.01数据手册

GSF2.1011.01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.5168 ¥ 21.4683
50+ $ 2.299 ¥ 19.6105
100+ $ 2.0691 ¥ 17.6494
库存: 100
起订量: 38 增量: 0
交货地:
最小起订量为:10
合计: ¥ 214.68
直接购买
加入购物车
