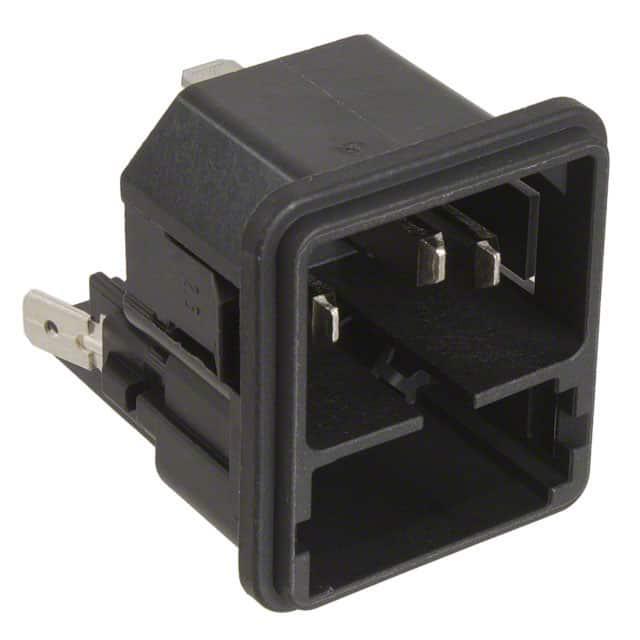

4301.0504

厂牌: SCHURTER
产品描述: Power Entry Module Unfiltered M 3 POS 250VAC 10A Fuse ST 1 Port
供应商型号: BN-4301.0504
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 4301.0504

4301.0504概述


    产品简介


    产品名称:Schurter KEA系列电源输入模块(无线滤波)
    产品类型:电源输入模块,配备IEC插头,可选内置保险丝盒,用于各种家用和工业电器。
    主要功能:
    - 面板安装式电源输入模块
    - 支持1极或2极保险丝盒
    - 可选配电压选择开关(分档步进式)
    - 具备快速连接端子(4.8 x 0.8 mm)
    - 内置防脱落V-Lock系统
    应用领域:
    - 家用电器
    - 工业设备
    - 医疗设备
    - 信息科技设备
    - 符合IEC 60335-1和IEC 60950-1标准

    技术参数


    - 额定值:
    - IEC: 10A / 250VAC;50Hz
    - UL/CSA: 10A / 250VAC;60Hz
    - 绝缘强度:
    - 线间:大于3kVAC(1分钟/50Hz)
    - 线与外壳:大于4kVAC(1分钟/50Hz)
    - 工作温度范围:-25°C至70°C
    - 防护等级:前面板IP40(根据IEC 60529)
    - 连接终端:快速连接终端(4.8 x 0.8 mm)
    - 材料:壳体采用热塑性材料,黑色,UL 94V-0级别
    - 面板厚度:螺纹安装最大8mm,旋钮扭矩最大0.5Nm;卡扣安装1.5/2/2.5mm
    - 适用温度:23°C时功率接受度@ 5x20:2W(单极)/ 1.6W(双极)每极;环境温度超过23°C时请参考降额曲线

    产品特点和优势


    紧凑设计:内部组件已接线,设计非常紧凑,节省空间。
    集成电压选择器:可选配步进式电压选择器,便于调整电压。
    V-Lock防脱落系统:防止电缆意外拔出,提高安全性。
    多种版本选择:支持多种不同配置,如单极/双极、带/不带电压选择器等。

    应用案例和使用建议


    应用案例:
    - 家用电器如洗衣机、微波炉等,需要高可靠性且易于维护的产品。
    - 医疗设备如心电图仪、超声诊断设备等,要求高安全性和高可靠性。
    - 工业设备如自动生产线控制单元,需具备良好防护和环境适应能力。
    使用建议:
    - 在安装前,务必检查所需配件是否齐全,特别是保险丝盒和电压选择器。
    - 使用过程中注意保持适当的通风散热,特别是在高温环境下使用时。
    - 根据具体的应用需求,选择合适的配置,例如单极/双极、带/不带电压选择器等。

    兼容性和支持


    - 兼容性:与各种标准电器接口兼容,如IEC 60320-1、UL 498、CSA C22.2 No. 42。
    - 支持:提供详细的技术文档和配件信息,帮助客户进行正确安装和维护。
    - 售后支持:Schurter提供完善的售后服务和技术支持,确保客户可以顺利使用和维护产品。

    常见问题与解决方案


    - 问题1:如何更换保险丝?
    - 解答:必须先拔下插头,然后拆卸保险丝盒进行更换。

    - 问题2:如何选择合适的电压选择器?
    - 解答:根据应用需求选择合适的位置数量(2位、3位、4位),并确保符合相关标准。
    - 问题3:如何检查绝缘强度?
    - 解答:使用万用表或绝缘测试仪器,按照规定的测试条件进行测量。

    总结和推荐


    总结:
    - Schurter KEA系列电源输入模块具备紧凑设计、集成电压选择器、防脱落系统等优势。
    - 满足多种国际标准,适用于广泛的应用领域。
    - 提供全面的配件和技术支持,确保客户可以顺利完成安装和维护。
    推荐:
    - 强烈推荐使用Schurter KEA系列电源输入模块,尤其适用于对安全性和可靠性要求较高的场合。

4301.0504参数

参数
长*宽*高 30mm(长度)*41.4mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

4301.0504厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4301.0504数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4301.0504 4301.0504数据手册

4301.0504封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.7225 ¥ 23.2229
50+ $ 2.4684 ¥ 21.0555
100+ $ 2.2264 ¥ 18.9912
库存: 94
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 232.22
