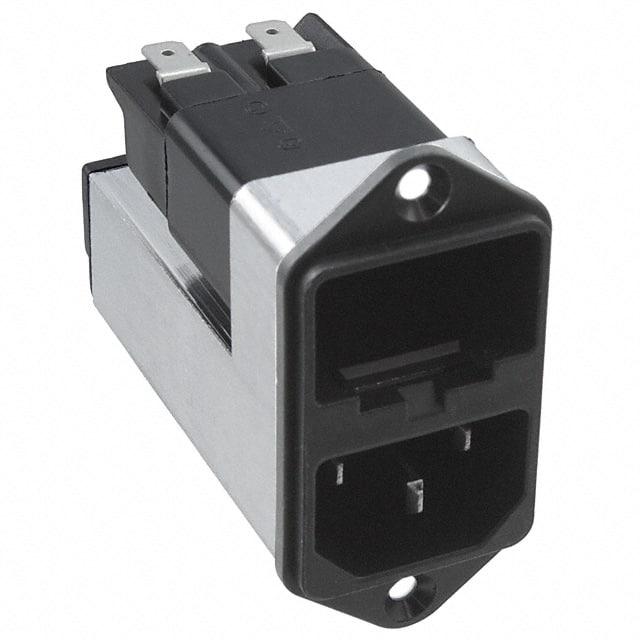

4303.5004

厂牌: SCHURTER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 6A Fuse ST 1 Port
供应商型号: 4303.5004
供应商: TME
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 4303.5004

4303.5004概述


    产品简介


    Schurter公司推出的Power Entry Modules with Line Filter(KFC系列)是一款集成了电源输入模块和滤波器的产品。此模块支持多种规格的保险丝(5x20 mm或6.3x32 mm),并可选配电压选择器。KFC系列产品主要设计用于工业应用,特别适用于需要高可靠性和抗干扰能力的设备。其核心功能包括电源输入保护、过载保护、滤波功能以及符合国际标准的安全特性。
    主要特点:
    - 类型:面板安装式电源输入模块。
    - 功能:集成滤波器,适合Class I保护等级的设备。
    - 应用领域:信息设备(IEC 60950-1)、医疗设备(IEC 60601-1)以及家用电器(IEC 60335-1)。

    技术参数


    以下为KFC系列的技术规格:
    | 参数 | 描述 |

    | 额定电流 | 1A ~ 10A @ 40°C,250VAC;50/60Hz |
    | 泄漏电流 | 标准:<0.5 mA (250V/60Hz),医疗:<5 µA (250V/60Hz) |
    | 绝缘强度 | L-N之间>1.7 kVDC,L/N-PE之间>2.7 kVDC |
    | 工作温度范围 | -25°C 至 85°C |
    | 外壳材料 | 耐高温热塑性塑料,黑色,符合UL 94V-0阻燃标准 |
    | 安装方式 | 螺丝固定(前侧) |
    | 接线方式 | 快速连接端子(4.8×0.8 mm) |
    | 适用电压选择器 | 三位置可选(100/120/220/240V) |
    此外,滤波器型号包括标准版和医疗版,分别提供不同的电感值和电容值,以满足不同场景的需求。

    产品特点和优势


    独特功能:
    1. 多功能集成:单个模块集成了电源输入、保险丝保护及EMI滤波功能,减少组件数量,降低设计复杂度。
    2. 兼容性强:支持5x20 mm和6.3x32 mm两种规格的保险丝,灵活性强。
    3. 高可靠性:模块完全灌封处理,耐受恶劣环境,适合工业应用。
    4. 安全锁定:配备V-Lock电缆锁定系统,防止意外拔出。
    市场竞争力:
    - 广泛适配性:支持IEC 60950-1、IEC 60601-1、IEC 60335-1等关键行业标准。
    - 低泄漏电流:医疗版本支持极低的泄漏电流(<5 µA),适合高灵敏度医疗设备。

    应用案例和使用建议


    应用场景:
    - 信息设备(如服务器、工作站)。
    - 医疗设备(如监护仪、输液泵)。
    - 家用电器(如空调、冰箱)。
    使用建议:
    1. 根据设备功率选择合适的额定电流(例如,6.3x32 mm规格更适用于大功率设备)。
    2. 在高环境温度下运行时,参考“降额曲线”调整负载功率。
    3. 若需更高安全性,推荐使用医疗版本(M5)。

    兼容性和支持


    KFC系列产品可与多种Schurter品牌的配套产品配合使用,例如:
    - 配套插座:4787、4788。
    - 电缆锁紧组件:A 4700.0001。
    Schurter提供详尽的在线技术支持文档和实时库存查询服务,方便用户快速获取所需信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动时频繁跳闸 | 检查保险丝规格是否匹配实际功率需求。 |
    | 漏电流超标 | 确认选用医疗版滤波器,同时检查接地是否良好。 |
    | 模块发热严重 | 检查散热设计,必要时加装外部散热片。 |

    总结和推荐


    产品综合评估:
    KFC系列Power Entry Modules with Line Filter以其高度集成化、广泛的兼容性和优异的抗干扰性能,在工业、医疗和家电等领域具有显著优势。特别是在医疗设备和高可靠性要求场景下表现卓越。
    推荐使用结论:
    强烈推荐给需要高性能电源输入模块的用户,特别是对EMI抑制有严格要求的应用场景。结合Schurter提供的全面技术支持和服务保障,该产品是理想的选择。

4303.5004参数

参数
长*宽*高 30mm(长度)*69mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

4303.5004厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4303.5004数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4303.5004 4303.5004数据手册

4303.5004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.675 ¥ 281.2836
50+ $ 30.036 ¥ 243.229
100+ $ 28.788 ¥ 233.1228
库存: 30
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 281.28
