4301.3201

厂牌: SCHURTER
产品描述: Schurter IEC连接器, C14插头, 面板, 额定250 V 10A, 双保险丝座
供应商型号: ET-2080348
供应商: 海外现货
标准整包数: 1

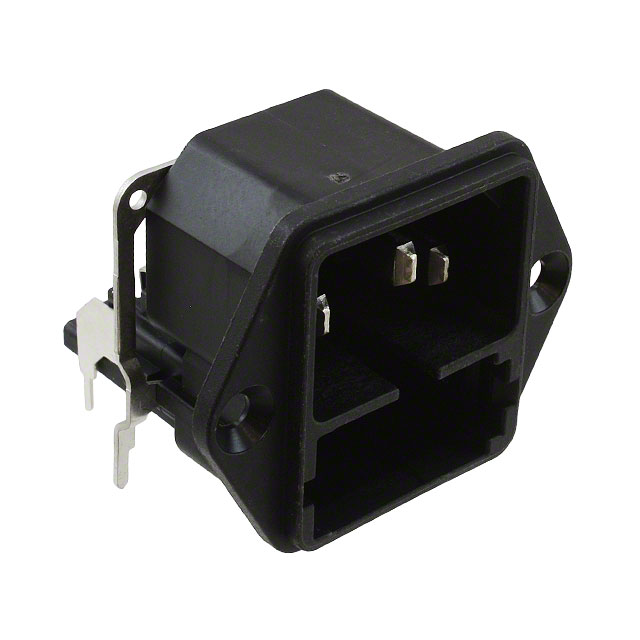

SCHURTER 电源接入连接器 - 输入/输出/模块 4301.3201

4301.3201概述


    产品简介


    产品名称:无滤波电源入口模块(型号:KEA-Print)
    产品类型:电源输入模块
    主要功能:提供电源连接接口,集成保险丝保护,适用于需要符合严格安全标准的应用场合。
    应用领域:广泛应用于医疗设备、工业设备、信息科技设备、家用电器等领域,尤其适合需要安装在面板上的设备。

    技术参数


    - 额定电流:IEC标准下10A,UL/CSA标准下10A
    - 额定电压:IEC标准下250VAC,UL/CSA标准下250VAC
    - 频率范围:IEC标准下50Hz,UL/CSA标准下60Hz
    - 电气特性:介电强度(在L-N间>3kVAC,在L/N-PE间>4kVAC)
    - 允许操作温度:-25°C至70°C
    - 防护等级:前端防护等级为IP40(符合IEC 60529标准)
    - 终端规格:1.6mm适用于PCB焊接
    - 面板厚度:螺丝安装最大8mm;卡入式安装1.5mm/2mm/2.5mm
    - 材料:外壳材料为阻燃黑色热塑塑料(符合UL 94V-0标准)

    产品特点和优势


    - 紧凑设计:非常紧凑的设计,占用空间小,适用于多种应用场景。
    - 内部连线:所有单个组件已经预先接线,减少了组装过程中的复杂度。
    - V-Lock线缆固定系统:防止意外拔出,提高了系统的安全性。
    - 适用于医疗应用:符合国际电工委员会(IEC)和美国保险商实验室(UL)的标准,特别适用于医疗设备。

    应用案例和使用建议


    案例一:安装在医疗设备中,如便携式监护仪。此模块具有较高的安全性和可靠性,能够承受长时间连续运行。
    案例二:用于信息科技设备,如服务器机柜。此模块可以快速安装并提供可靠的电源连接。
    使用建议:
    - 在安装前,请确保电源线和电缆适配正确,并且符合相关电气标准。
    - 针对高温环境下的应用,可以参考手册中的降额曲线图来选择合适的电流负载。
    - 定期检查模块与线缆的连接,确保连接紧密且无损坏。

    兼容性和支持


    兼容性:与各种标准电源线和插头相兼容,例如IEC C13/C18插头。此外,可选择相应的附件来实现更多功能。
    支持:制造商Schurter提供全面的技术支持和售后服务,涵盖产品咨询、故障排除和维护等方面。

    常见问题与解决方案


    - 问题一:无法正确插入电源线。
    - 解决方案:请检查电源线是否符合标准规格,并确认模块是否已完全安装到位。

    - 问题二:在高温环境下使用时,设备温度过高。
    - 解决方案:查看手册中的降额曲线图,调整电流负载,避免过载。
    - 问题三:模块出现短路现象。
    - 解决方案:检查保险丝状态,必要时更换新保险丝,确保电路正常。

    总结和推荐


    产品评价:这款无滤波电源入口模块具备紧凑的设计、出色的电气特性和高度的安全性,是一款优秀的电源连接解决方案。它适用于多种应用场景,包括医疗设备、信息科技设备及家用电器。
    推荐使用:强烈推荐给需要高性能电源输入模块的客户。特别是那些注重安全和可靠性的用户。结合制造商提供的优质支持和服务,可以确保长期稳定的运行效果。

4301.3201参数

参数 值
长*宽*高 44mm(长度)*41.4mm(高度)
安装方式 法兰安装,通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

4301.3201厂商介绍

SCHURTER电子(中国)有限公司是一家合格的输入系统和连接器、保险丝座和滤波器等组件的制造商。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 SCHURTER 相关型号,如 3413.0332.22、EC11.0031.001、4795.0000、3413.0330.22 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

4301.3201数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4301.3201 4301.3201数据手册

4301.3201封装设计

查看详情并下载
Symbol
Footprint
3D Model
