5220.1023.1

厂牌: SCHURTER
产品描述: Schurter C14IEC滤波插座, 额定电压250 V 交流, 额定电流10A, 面板安装
供应商型号: 5220.1023.1
供应商: 国内现货
标准整包数: 1

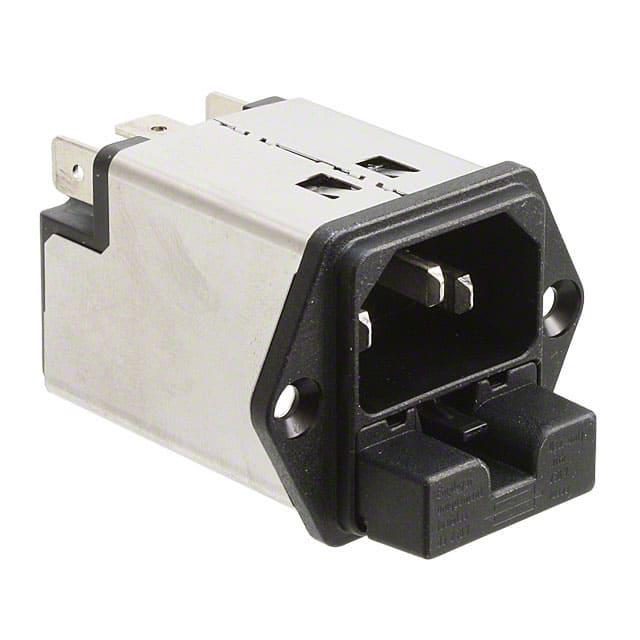

SCHURTER 电源接入连接器 - 输入/输出/模块 5220.1023.1

5220.1023.1概述


    产品简介


    Schurter公司推出的型号为5220的电源输入模块(Power Entry Modules)是一种集成滤波器的面板安装型连接器,主要用于医疗和工业设备中。它具备三重功能:电源输入端口(Appliance Inlet)、保险丝座(Fuseholder)以及线路滤波器(Line Filter)。该模块可用于保护等级为I类的设备,并配备有标准和医疗版本的线路滤波器,适用于根据IEC/UL 60950和IEC/UL 60601-1标准设计的设备。

    技术参数


    - 额定电流(IEC标准):1-10A @ Ta 40°C / 250VAC;50Hz
    - 额定电流(UL/CSA标准):1-10A @ Ta 40°C / 125VAC;60Hz
    - 泄漏电流(标准版):<0.5mA(250V / 60Hz)
    - 泄漏电流(医疗版):<5 µA(250V / 60Hz)
    - 介电强度:L-N之间 > 1.7kVDC;L/N-PE之间 > 2.7kVDC
    - 允许操作温度范围:-25°C到85°C
    - 气候类别(IEC 60068-1):25/085/21
    - 防护等级(前面板):IP40(IEC 60529)
    - 终端类型:快速连接终端(Quick connect terminals),尺寸为6.3 x 0.8 mm
    - 面板厚度:螺丝固定最大8mm;插入式固定0.8mm至3mm
    - 材料:外壳采用阻燃热塑性塑料,颜色为黑色(UL 94V-0)

    产品特点和优势


    Schurter 5220系列电源输入模块具有以下几个显著特点:
    - 集成滤波器:标准和医疗版本的滤波器有效降低了电磁干扰。
    - 防护等级高:符合IP40防护标准,能够防止灰尘和小颗粒物体进入设备内部。
    - 多功能性:集成了保险丝座和电源输入端口,节省空间并简化组装流程。
    - 认证齐全:通过了VDE、UL和CSA等多种国际认证,确保了产品的可靠性和安全性。
    - 广泛适用:适用于多种医疗和工业设备,特别是在需要高标准电磁兼容性的场合。

    应用案例和使用建议


    这种模块常用于制造医疗设备如X射线机、CT扫描仪等,也适用于工业控制设备、服务器和UPS系统等。对于终端用户来说,在使用该模块时需要注意以下几点:
    - 正确接线:确保按照手册要求正确连接各个端子。
    - 定期检查:定期更换保险丝以确保设备的安全运行。
    - 合理散热:在高温环境下,注意设备的散热,以避免过热导致的故障。

    兼容性和支持


    - 兼容性:该模块可以与Schurter公司的其他配件和连接器产品兼容,如各类盖子、后盖和应力释放装置。
    - 技术支持:Schurter公司提供全面的技术文档和支持服务,用户可以通过官方网站获取最新的产品信息和技术资料。

    常见问题与解决方案


    - 问题1:如何更换保险丝?
    - 解决方案:在更换保险丝前,需要先拔下插头,确保设备完全断电。

    - 问题2:模块表面出现凝露现象如何处理?
    - 解决方案:将模块放置于干燥通风处,若湿度较大,可考虑增加去湿设备。

    总结和推荐


    综上所述,Schurter 5220系列电源输入模块以其高可靠性、多功能性和广泛的适用性,在医疗和工业设备中得到了广泛应用。对于需要集成滤波器和高性能保护功能的应用场景,该产品是一个理想的选择。强烈推荐给需要这类电子元器件的设计工程师和制造商。

5220.1023.1参数

参数
长*宽*高 34mm*34mm*57.6mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

5220.1023.1厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

5220.1023.1数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 5220.1023.1 5220.1023.1数据手册

5220.1023.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
