6100.4310

厂牌: SCHURTER

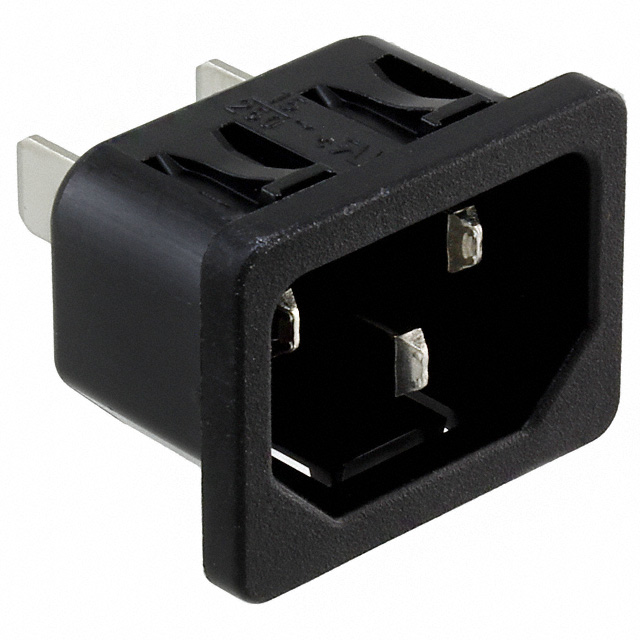

产品描述: Schurter IEC连接器, C14插头, 嵌入式安装, 额定250 V 15A
供应商型号: BN-6100.4310
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 6100.4310

6100.4310概述

    电子元器件产品技术手册

    产品简介


    Schurter公司生产的型号为6100-4的IEC插座是一种标准的工业级面板安装式电源连接器。该插座具有C14接口,适用于电器设备,具备过热保护功能(最大工作温度70°C),并适用于保护等级I的设备。产品提供两种类型的终端:焊接终端和快速连接终端。该插座可适用于多种面板厚度(1/1.2/1.5/2/2.5/3 mm)。

    技术参数


    - 额定电流和电压:
    - IEC标准:10A / 250VAC, 50Hz
    - UL/CSA标准:15A / 250VAC, 60Hz
    - 电气特性:
    - 工作温度范围:-25°C 至 +70°C
    - 防护等级:前侧IP30(符合IEC 60529)
    - 绝缘强度:L-N之间大于2kVAC,L/N-PE之间大于2kVAC(1分钟,50Hz)
    - 材料和安装方式:
    - 外壳材质:热塑性材料,黑色,符合UL 94V-0阻燃标准
    - 安装方式:前端插入式安装,支持多种面板厚度

    产品特点和优势


    - 可靠性高:通过VDE、UL、CCC等多种认证,确保产品在各种环境下的安全性和稳定性。
    - 适应性强:适用于多种家用和商用电器,包括需要长时间无人看管运行的设备。
    - 易用性:提供焊接终端和快速连接终端两种选择,方便不同场景的应用需求。
    - 防护等级:提供IP30防护等级,防止异物进入,适合室内使用。

    应用案例和使用建议


    - 典型应用场景:家用和商用电器,例如冰箱、洗衣机、空气净化器等。
    - 使用建议:
    - 确保安装位置与电缆接口对齐,避免安装偏差导致接触不良。
    - 在安装过程中,注意面板厚度与产品规格匹配,以确保稳定牢固。
    - 对于长时间无人看管的设备,建议选用增强型防燃产品(如型号后缀为".15"的产品)。

    兼容性和支持


    - 兼容性:该插座与多种电缆和适配器兼容,例如与型号4787、4788等其他插座配合使用。
    - 支持和服务:Schurter公司提供全面的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:插座安装不稳
    - 解决方案:确认面板厚度是否正确,并重新紧固固定螺丝。
    - 问题2:接触不良
    - 解决方案:检查终端连接是否牢固,必要时重新焊接或更换终端。
    - 问题3:温度过高
    - 解决方案:检查散热系统是否正常工作,必要时减少负载或改进通风条件。

    总结和推荐


    Schurter公司的6100-4型IEC插座是一款高性能、高可靠性的电源连接器,广泛应用于家用和商用电器中。其出色的防护性能和易于安装的特点使其在市场上具有较强的竞争力。我们强烈推荐该产品用于各种需要可靠电源连接的应用场合。

6100.4310参数

参数
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

6100.4310厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

6100.4310数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 6100.4310 6100.4310数据手册

6100.4310封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9922
10+ $ 0.9196
50+ $ 0.8349
100+ $ 0.7502
库存: 147
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 0.99
