4304.6090

厂牌: SCHURTER
产品描述: Power Entry Module Unfiltered M 3 POS 250VAC 10A Switch/Fuse ST 1 Port
供应商型号: ET-2080294
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 4304.6090

4304.6090概述


    产品简介

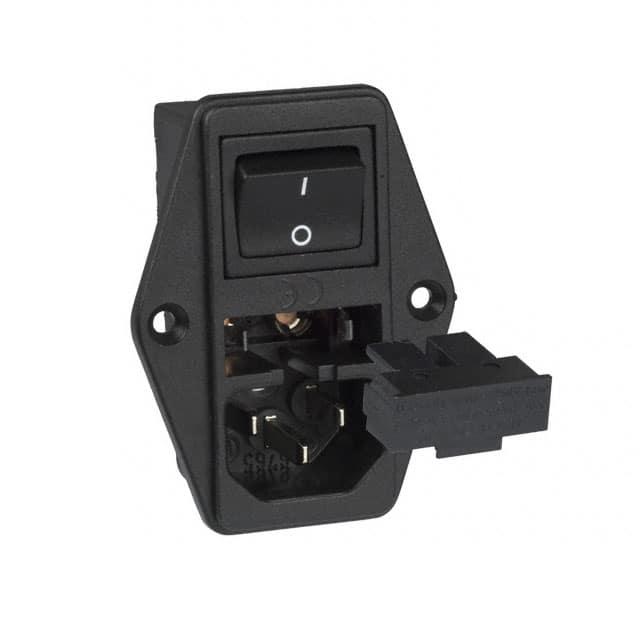

    这款来自Schurter的产品是型号为6765的电源入口模块(Power Entry Modules),不含线路滤波器。此模块主要包含IEC标准的电源插座(Appliance Inlet)C14或C18,搭配二极线路开关和保险丝座(Fuseholder)。该模块适用于未被监控的家用电器,符合IEC 60335-1标准,包括IEC 60695-2-12和-13规定的灼热丝测试要求。该模块支持通过螺纹安装,可以从前侧或后侧安装,并配备熔断器支架和开关,适用于保护等级I或II的设备。

    技术参数


    - 额定电流/电压:IEC标准下10A / 250VAC;UL/CSA标准下10A / 250VAC。
    - 介电强度:线-零之间大于1.5kVAC,线-零-接地之间大于3kVAC(1分钟/50Hz)。
    - 工作温度范围:-25°C到70°C。
    - 防护等级:前侧IP 20(根据IEC 60529)。
    - 终端类型:焊接端子或快速连接端子。
    - 材料:外壳为PA6,黑色,符合UL 94V-0标准。

    产品特点和优势


    - 多功能性:集成开关和保险丝座,方便管理和保护设备。
    - 安全性高:符合多个安全标准,如IEC 60335-1和IEC 60695-2-12/13。
    - 适用广泛:适用于多种家用电器及工业设备,提供多种安装选项以满足不同需求。
    - 可靠性强:高介电强度确保长时间稳定运行。

    应用案例和使用建议


    这些模块常用于需要高可靠性的家电和工业设备中,例如电脑、冰箱和洗衣机等。建议根据具体应用选择合适的熔断器支架类型(单极或双极)和开关样式(非发光或发光),并参考相关安全标准进行配置。对于较高环境温度的应用场合,需要参照降额曲线来合理选型。

    兼容性和支持


    该模块与多种标准插头兼容,如IEC C14/C18和UL 498。Schurter提供了全面的技术文档和售后支持,包括详细的产品批准信息和安全测试条件。

    常见问题与解决方案


    1. Q: 需要更换保险丝时应注意什么?
    A: 首先确认断路原因,选择合适规格的保险丝替换,注意不要超负荷使用。

    2. Q: 模块无法正常通电怎么办?
    A: 检查接线是否正确、插头是否有松动、保险丝是否烧断等问题。
    3. Q: 如何判断模块是否满足特定标准?
    A: 查看产品手册中的认证证书和测试报告,如UL、CSA等。

    总结和推荐


    总的来说,Schurter 6765系列电源入口模块凭借其高安全标准、广泛应用范围和优秀的技术支持,成为众多高可靠性需求领域的理想选择。强烈推荐用于需要可靠电力输入的各类设备。

4304.6090参数

参数
长*宽*高 50mm(长度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

4304.6090厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4304.6090数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4304.6090 4304.6090数据手册

4304.6090封装设计

查看详情并下载
Symbol
Footprint
3D Model
