4304.6028

厂牌: SCHURTER
产品描述:
供应商型号: BN-4304.6028
供应商: 海外现货
标准整包数: 1

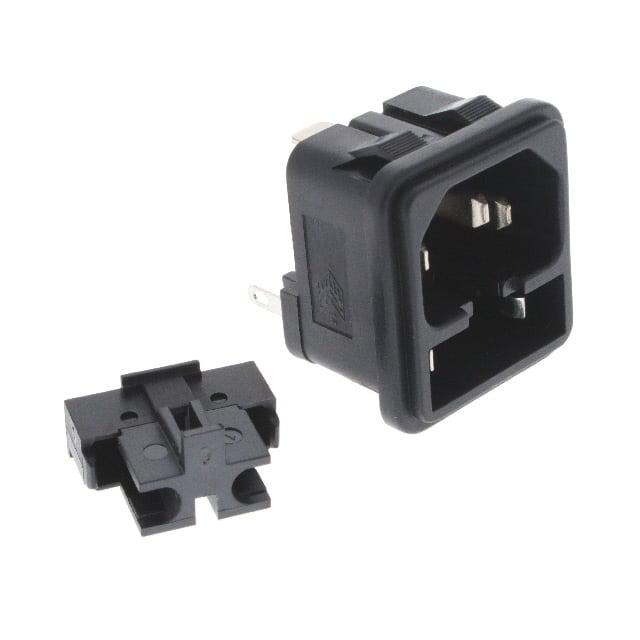

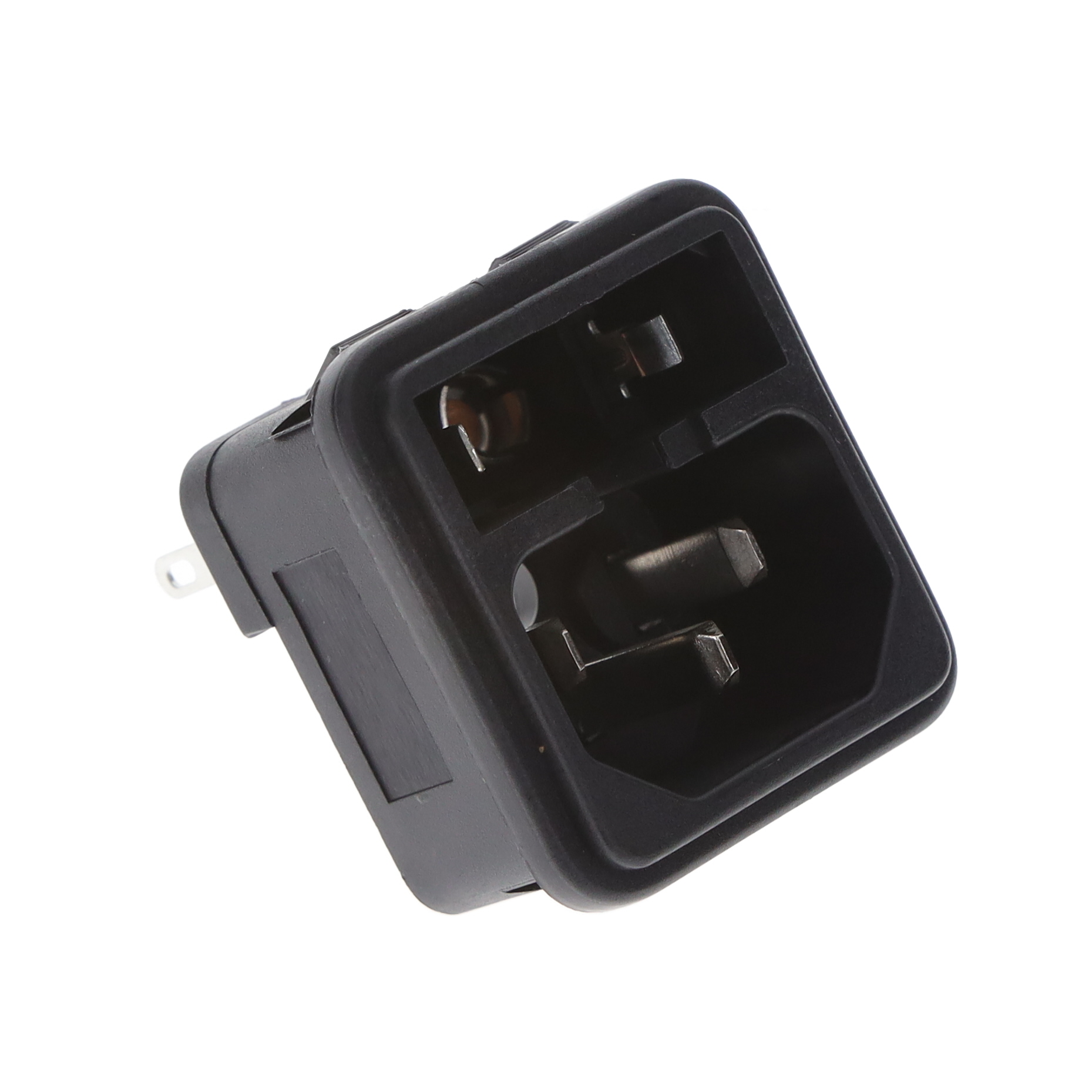

SCHURTER 电源接入连接器 - 输入/输出/模块 4304.6028

4304.6028概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是Schurter公司生产的无线路滤波器电源输入模块(Power Entry Modules Without Line Filter),型号为1064。这款模块主要用于家用及类似场合的设备中,如家用电器、医疗设备和工业控制设备。它配备了符合IEC标准的C14和C18接口,并集成了保险丝座,可容纳5x20毫米规格的保险丝。其主要功能是为设备提供安全可靠的电源连接,并通过保险丝来保护设备免受过载电流的危害。

    技术参数


    - 额定值
    - IEC标准:10A / 250VAC,50Hz
    - UL/CSA标准:10A / 250VAC,60Hz
    - 电气特性
    - 介电强度:线-中性线间>3kVAC,中性线-地线间>1.5kVAC(1分钟/50Hz)
    - 允许操作温度范围:-25°C至70°C
    - 物理特性
    - 防护等级:前侧IP20(符合IEC 60529)
    - 终端类型:焊接终端或快速连接终端
    - 适用标准
    - 设计标准:IEC 60320-1、IEC 60127-6、IEC 61058-1、UL 498、CSA C22.2 no. 42
    - 应用标准:IEC/UL 60950、IEC 60335-1

    产品特点和优势


    - 安全可靠:通过了包括熔丝测试在内的各种国际安全认证,如CE、RoHS、中国RoHS、REACH等。
    - 易于安装:采用插入式设计,可以从正面安装到面板上,便于维护和更换。
    - 适应性强:能够承受较大的温度范围,适用于各种不同的工作环境。
    - 多样化选择:提供多种终端类型(焊接终端、快速连接终端)以及不同颜色和样式的选择,以满足不同客户的需求。

    应用案例和使用建议


    该模块广泛应用于各类家用电器和工业控制设备中,尤其是在需要高安全性的地方,如医疗设备和精密仪器。安装时需注意接线顺序,确保中性线和地线正确连接,避免短路风险。对于频繁插拔的设备,建议使用快速连接终端,以提高使用寿命和可靠性。

    兼容性和支持


    该模块与其他符合IEC 60320-1标准的设备兼容。Schurter公司提供详尽的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。客户可以通过官方网站获取更多相关信息和支持。

    常见问题与解决方案


    1. 如何安装模块?
    - 将模块从面板前方插入,使用螺丝固定。
    2. 如何更换保险丝?
    - 拉出保险丝抽屉,更换新的保险丝后重新装入即可。
    3. 如果模块不工作怎么办?
    - 检查接线是否正确,确保所有连接点牢固;如仍无法解决问题,联系制造商寻求技术支持。

    总结和推荐


    总的来说,这款Schurter的无线路滤波器电源输入模块在安全性、可靠性和易用性方面表现出色,是一款非常值得推荐的产品。无论是家庭使用还是工业应用,它都能提供稳定和安全的电源供应。对于追求高品质电源管理的用户来说,这款产品无疑是理想之选。

4304.6028参数

参数
长*宽*高 32mm(长度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

4304.6028厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4304.6028数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4304.6028 4304.6028数据手册

4304.6028封装设计

查看详情并下载
Symbol
Footprint
3D Model
