6600.3300.21

厂牌: SCHURTER
产品描述: Conn Inlet F 3 POS Faston ST Panel Mount 3 Terminal 1 Port Box
供应商型号: ET-2950138
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 6600.3300.21

6600.3300.21概述


    产品简介

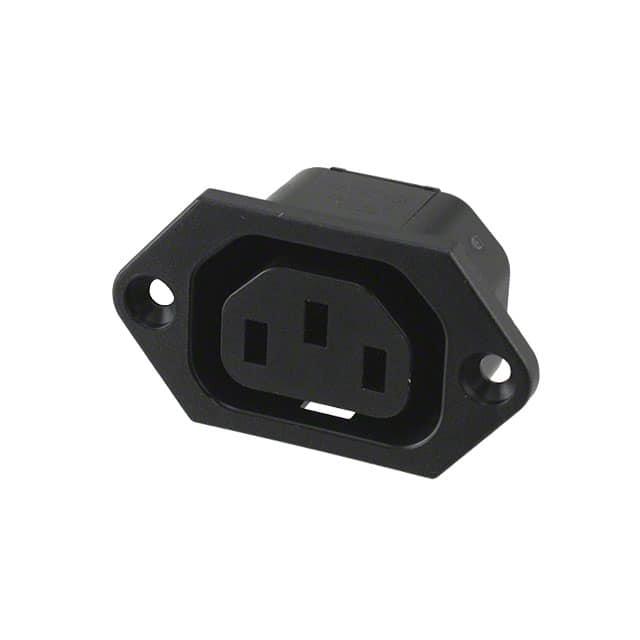

    Schurter公司的6600-3型IEC插头(面板安装式)是一款设计用于家用和类似用途的一般电气设备的插座。它采用螺钉固定方式从前侧进行面板安装,具有单功能设计,适用于保护等级I的电器设备。该插头支持焊接端子或快速连接端子,并且可以根据要求提供符合增强型灼热丝测试要求的版本(IEC 60695-2-12和-13),适用于无人值守的家用电器(IEC 60335-1)。

    技术参数


    - 额定电流/电压:
    - IEC标准:10A/250VAC, 50Hz
    - UL/CSA标准:15A/250VAC, 60Hz
    - 绝缘强度:
    - 相线-零线之间大于2kVAC
    - 相线/零线-接地线之间大于2kVAC(1分钟/50Hz)
    - 允许操作温度范围:
    - -25°C 至 70°C
    - 防护等级(前侧面):
    - IP30(根据IEC 60529)
    - 材料:
    - 塑料外壳,黑色,符合UL 94V-0标准
    - 终端类型:
    - 焊接端子或快速连接端子

    产品特点和优势


    - V-Lock系统:
    - 具备一个用于与锁定电缆配合的凹槽,防止意外拔出。
    - 增强型灼热丝测试:
    - 符合IEC 60695-2-12和-13标准,适用于无人值守家用电器(IEC 60335-1)。
    - 高绝缘强度:
    - 在相线-零线之间和相线/零线-接地线之间的绝缘强度超过2kVAC。
    - 广泛适用性:
    - 满足多种应用标准,如IEC 60950、IEC 60335-1等。

    应用案例和使用建议


    - 应用场景:
    - 无人值守家用电器
    - 工业环境下的电气设备
    - 电源连接和接口转换
    - 使用建议:
    - 为确保安全和可靠的操作,建议在安装时严格遵守制造商提供的使用指南和安装手册。
    - 定期检查和维护以确保最佳性能和使用寿命。
    - 结合使用锁紧电缆组件(例如V-Lock系统),以提高安全性。

    兼容性和支持


    - 兼容性:
    - 该产品支持使用各种锁紧电缆组件,以增加连接的安全性和可靠性。
    - 支持和维护:
    - Schurter公司提供详细的产品批准信息和合规性资料,以帮助用户了解产品的认证情况和适用标准。
    - 用户可以通过Schurter公司的在线平台实时查询库存和配件信息。

    常见问题与解决方案


    - 问题1:如何确保正确安装插头?
    - 解决方案:严格按照制造商提供的安装指南进行安装,确保所有螺钉都已拧紧到推荐扭矩值(最大0.5Nm)。

    - 问题2:如何选择正确的终端类型?
    - 解决方案:根据具体应用需求选择合适的终端类型。焊接端子适合需要高可靠性的场合,而快速连接端子则方便快捷。

    - 问题3:如何检查绝缘强度?
    - 解决方案:使用专业测试设备对绝缘强度进行测试,确保其符合IEC 60320-1等标准的要求。

    总结和推荐


    综上所述,Schurter的6600-3型IEC插头是一款性能卓越、可靠性高的电气连接解决方案。它具备多个独特功能和优势,特别适合应用于无人值守的家用电器和其他需要高安全标准的工业设备中。由于其广泛的应用标准支持和详细的认证信息,该产品在市场上具有较强的竞争力。因此,强烈推荐用户在相关应用场景中使用这款插头。

6600.3300.21参数

参数
长*宽*高 50mm(长度)*30.5mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

6600.3300.21厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

6600.3300.21数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 6600.3300.21 6600.3300.21数据手册

6600.3300.21封装设计

查看详情并下载
Symbol
Footprint
3D Model
