首页  >  产品百科  >  GSP2.9101.13

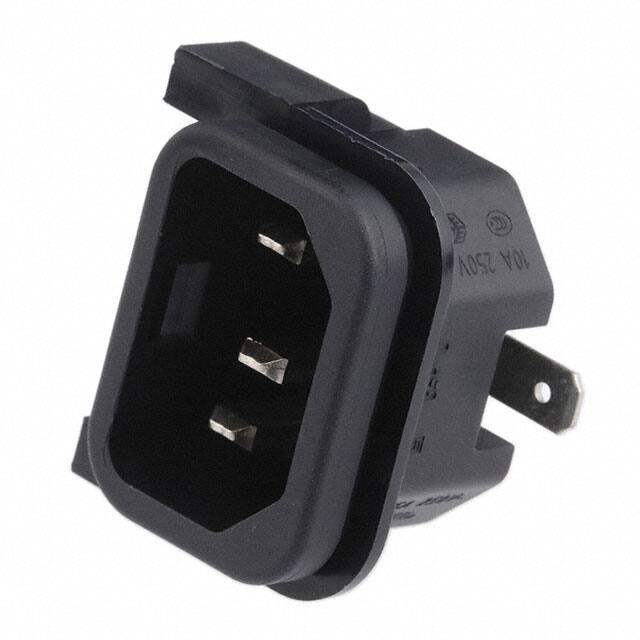

GSP2.9101.13

厂牌: SCHURTER
产品描述: Conn Power Inlet M 3 POS ST Panel Mount 3 Terminal 1 Port Box
供应商型号: 486-5516-ND
供应商: Digi-Key
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 GSP2.9101.13

GSP2.9101.13概述

    Schurter GSP2 系列 IEC 连接器技术手册

    1. 产品简介


    Schurter GSP2 系列 IEC 连接器是适用于工业环境的电源输入连接器。它们主要用于家庭和类似通用目的的电器耦合器,并提供可靠的连接解决方案。这些连接器可以通过 PC 板安装或螺丝固定方式安装在面板上,支持 C14 或 C18 型号,并具有 V-Lock 牢固装置以防止意外拔出。

    2. 技术参数


    - 额定电流与电压:IEC 标准下为 10A / 250VAC,50Hz;UL/CSA 标准下为 15A / 250VAC,60Hz。
    - 绝缘强度:线间和地线间大于 3kVAC(1 分钟/50Hz)。
    - 允许操作温度范围:-25°C 至 70°C。
    - 防护等级:前面板 IP40(符合 IEC 60529)。
    - 材质:热塑性材料,黑色,UL 94V-0 级阻燃。
    - 认证标准:符合 IEC 60320-1、UL 60320-1、CSA C22.2 no. 60320-1 标准。

    3. 产品特点和优势


    - 坚固耐用:采用热塑性材料,具有较高的机械强度和耐久性。
    - 可靠连接:通过 V-Lock 牢固装置确保连接的可靠性,减少意外脱落的风险。
    - 广泛的适用性:适用于多种电器设备,包括工业自动化设备和医疗设备。
    - 安全标准:符合 IEC 60950 和 IEC 60335-1 安全标准,提供高安全性。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于医疗设备、自动化控制系统、家用电器等领域。
    - 使用建议:在安装时应注意确保连接器与电器设备的兼容性,避免过度弯曲电缆造成损坏。定期检查连接器是否有磨损或老化现象,及时更换。

    5. 兼容性和支持


    - 兼容性:可以与 IEC C13/C14/C18 接头兼容。
    - 支持:Schurter 提供详尽的技术支持和售后服务,包括产品质量保证和维修服务。

    6. 常见问题与解决方案


    - 问题1:连接器无法插入设备。
    - 解决方案:检查连接器和设备插孔是否正确对齐,并确保没有异物阻碍。
    - 问题2:连接器过热。
    - 解决方案:检查连接器和设备的工作电流是否超出额定值,并确保良好的散热条件。

    7. 总结和推荐


    Schurter GSP2 系列 IEC 连接器以其坚固耐用、可靠的连接性能和广泛的应用范围,成为工业设备的理想选择。建议用户根据具体应用需求选择合适的型号,并遵循正确的安装和维护指南以充分发挥其性能。推荐使用,特别是对于需要高性能连接解决方案的应用场景。

GSP2.9101.13参数

参数
安装方式 法兰安装,通孔安装,面板安装
零件状态 在售
包装方式 散装

GSP2.9101.13厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

GSP2.9101.13数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER GSP2.9101.13 GSP2.9101.13数据手册

GSP2.9101.13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.698 ¥ 39.6981
10+ $ 3.9949 ¥ 33.7571
25+ $ 3.6059 ¥ 30.1768
50+ $ 3.4337 ¥ 28.7355
100+ $ 3.2698 ¥ 27.3638
250+ $ 3.065 ¥ 25.6503
500+ $ 2.9187 ¥ 24.426
1000+ $ 2.7795 ¥ 23.2611
2500+ $ 2.6057 ¥ 21.8063
库存: 349
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.69
直接购买
加入购物车
