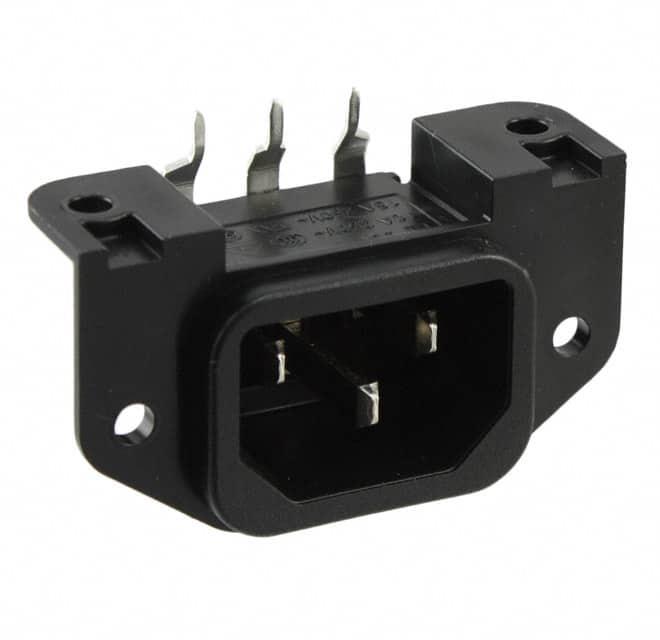

GSP1.9203.1

厂牌: SCHURTER
产品描述: Conn Inlet M 3 POS 7mm Solder RA Thru-Hole 3 Terminal 1 Port Box
供应商型号: F-GSP1.9203.1
供应商: 海外现货
标准整包数: 50
SCHURTER 电源接入连接器 - 输入/输出/模块 GSP1.9203.1

GSP1.9203.1概述

    电子元器件产品技术手册:IEC插座(C14/C18)

    1. 产品简介


    本手册介绍的是Schurter公司的GSP1系列IEC插座,提供C14或C18规格接口,适合于后侧螺丝安装和PCB焊接。这种插座主要用于家用电器及类似用途的设备,具有可靠的安全特性和广泛的应用领域。

    2. 技术参数


    - 额定电流:
    - IEC标准:10A / 250VAC, 50Hz
    - UL/CSA标准:15A / 250VAC, 60Hz
    - 绝缘强度:
    - L-N之间:> 3kVAC (1分钟)
    - L/N-PE之间:> 3kVAC (1分钟)
    - 允许操作温度:
    - -25°C 至 70°C
    - 防护等级:
    - 前侧:IP40 (符合IEC 60529标准)
    - 触点温度:
    - 70°C
    - 材料:
    - 热塑性外壳,黑色,UL 94V-0阻燃等级

    3. 产品特点和优势


    - V-Lock系统:带有锁扣结构的电缆固定系统,防止意外拔出。
    - 多种安装方式:可通过螺丝或自攻螺丝安装。
    - 多种变体:包括不同的孔位、终端方向(直角或直通)和安装方式(通过孔或预装螺母)。
    - 高可靠性:符合国际和国家标准,如VDE、UL和CCC认证。

    4. 应用案例和使用建议


    - 应用场景:
    - 家用电器
    - 工业设备
    - 医疗器械
    - 通信设备
    - 使用建议:
    - 确保正确选择适合的安装方式(螺丝或自攻螺丝),以避免损坏插座。
    - 使用合适的电缆和锁扣组件,确保连接稳定且安全。

    5. 兼容性和支持


    - 兼容性:
    - 支持C13和C17电缆插头。
    - 可配合各种标准电缆使用。
    - 技术支持:
    - Schurter公司提供详尽的产品文档和支持服务。
    - 可实时查询库存和分销情况:[Schurter库存检查](https://www.schurter.com/en/Stock-Check/Stock-Check-SCHURTER)。

    6. 常见问题与解决方案


    - 问题1:电缆松动或容易脱落。
    - 解决方案:使用V-Lock系统或锁紧套件加强电缆固定。
    - 问题2:插座不匹配。
    - 解决方案:确保所选插头与插座的型号和尺寸相匹配。
    - 问题3:接触不良。
    - 解决方案:清洁插座和插头,确保无污垢和氧化层。

    7. 总结和推荐


    总体而言,Schurter公司的GSP1系列IEC插座以其出色的可靠性和安全性在市场中占据了一席之地。该产品的V-Lock系统显著提高了安全性和稳定性,尤其适用于需要高可靠性的应用场景。因此,我们强烈推荐使用该系列产品。
    此手册提供了关于Schurter GSP1系列IEC插座的详细技术规格、安装指导和应用建议。通过深入了解这些内容,用户可以更好地选择和使用该产品,从而满足各种应用需求。

GSP1.9203.1参数

参数
长*宽*高 49.6mm(长度)*24.3mm(高度)
安装方式 法兰安装,通孔安装,面板安装
零件状态 在售
包装方式 散装

GSP1.9203.1厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

GSP1.9203.1数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER GSP1.9203.1 GSP1.9203.1数据手册

GSP1.9203.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.8572 ¥ 15.7303
100+ $ 1.8406 ¥ 15.5899
150+ $ 1.824 ¥ 15.4494
库存: 2000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 786.51
