4797.0000

厂牌: SCHURTER
产品描述: Schurter IEC连接器, C19插座, 面板安装, 额定250 V 20A
供应商型号: SR-4797.0000
供应商: 海外现货
标准整包数: 1

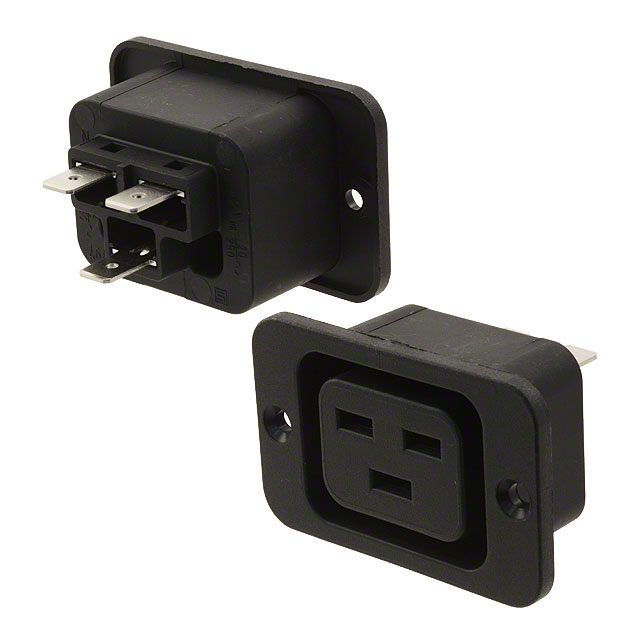

SCHURTER 电源接入连接器 - 输入/输出/模块 4797.0000

4797.0000概述


    产品简介


    Schurter公司的IEC插头(型号4797)是一种适用于家用和类似用途电器的插接件。这类插接件通常安装在设备的前端,可通过螺钉或弹压方式固定。它们具备温度等级70°C的保护特性,符合保护等级I的要求。此外,插头还配备了一个标准的V-Lock凹槽,以确保插头在插座内安全稳固。该插头具有多种配置选项,支持焊接终端或快速连接终端,以适应不同的安装需求。这些特性使其成为智能电源分配单元(PDUs)和其他需要状态指示的设备的理想选择。

    技术参数


    - 额定电流:IEC标准下为16A,UL/CSA标准下为20A
    - 额定电压:250VAC,50/60Hz
    - 绝缘强度:火线-中线之间超过2.5kVAC;火线-地线之间超过3kVAC(持续1分钟,频率50Hz)
    - 工作温度范围:-25°C至70°C
    - 安装方式:弹压式或螺钉固定式
    - 面板厚度:弹压式0.8mm至3mm,螺钉固定式最大8mm
    - 材料:阻燃塑料(黑色),UL 94V-0认证

    产品特点和优势


    Schurter公司的IEC插头(型号4797)的独特之处在于其坚固的设计和广泛的应用范围。该插头不仅符合IEC 60950和IEC 60335-1的安全要求,还通过了严格的火焰测试,确保在无人看管的情况下使用的安全性。其弹压或螺钉固定方式,使得安装便捷,而且提供焊锡终端或快速连接终端,能够适应不同的连接需求。这款插头特别适合应用于需要高可靠性连接的设备中,比如智能家居系统、工业自动化设备等,展示出其在市场上的强大竞争力。

    应用案例和使用建议


    应用案例
    Schurter公司的IEC插头(型号4797)被广泛用于需要高可靠性的连接场景,例如数据中心、工业控制系统、以及各种需要电源管理的场合。在数据中心环境中,这些插头可以集成到智能电源分配单元(PDUs)中,以实现对设备供电状态的可视化监控。
    使用建议
    为了确保最佳性能,建议在安装时仔细检查面板厚度和插头的尺寸是否匹配,避免因安装不当导致的接触不良。此外,对于需要进行多次插拔操作的应用,建议使用带有防脱落功能的电缆套件,以增加系统的整体稳定性。

    兼容性和支持


    Schurter公司提供的插头(型号4797)设计适用于广泛的工业标准,如IEC 60320-1, IEC 60320-3, UL 498, 和CSA C22.2 no. 42等。这使得该插头可以轻松与其他标准设备兼容。同时,Schurter公司也提供详细的使用指导和售后服务,确保用户能够获得专业的技术支持。

    常见问题与解决方案


    - 问题1:如何确认插头是否正确安装?
    - 解决方案: 确认插头的面板厚度是否与设备相符,并检查插头是否完全嵌入到面板中。使用适当的扭矩紧固螺钉可以避免松动。

    - 问题2:插头的工作温度范围是多少?
    - 解决方案: 插头的工作温度范围为-25°C至70°C,确保安装环境在这一范围内,可延长使用寿命。
    - 问题3:插头是否支持快速连接终端?
    - 解决方案: 是的,该插头支持快速连接终端,只需将电线插入即可,无需焊接,大大提高了安装效率。

    总结和推荐


    综上所述,Schurter公司的IEC插头(型号4797)是一款设计精良、性能可靠的电源连接组件,适用于多种工业和消费电子产品。它不仅满足了高安全性和稳定性的要求,还提供了灵活的安装选项,使其成为市场上不可多得的优质产品。因此,强烈推荐给需要高可靠性连接解决方案的用户。

4797.0000参数

参数
长*宽*高 42mm*54mm*36.8mm
安装方式 支架安装,法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

4797.0000厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4797.0000数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4797.0000 4797.0000数据手册

4797.0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
