首页  >  产品百科  >  3-103-835

3-103-835

厂牌: SCHURTER

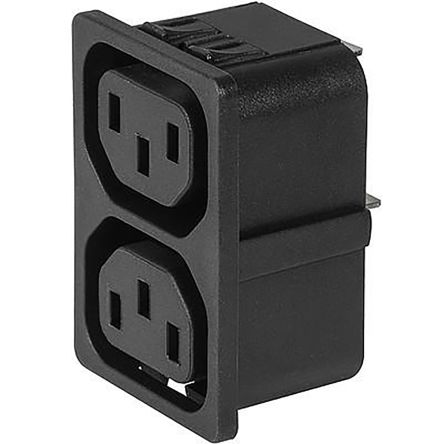

产品描述: Strip Block for Snap-in Mounting
供应商型号: ET-3227786
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 3-103-835

3-103-835概述


    产品简介


    Schurter 4751系列配电单元(Power Distribution Unit,PDU)是一款专门设计用于面板安装的电源分配装置,具有紧凑的设计和多种配置选择。该产品主要通过IEC插头为最多6个输出口提供电源,适用于需要智能配电的应用场合。它不仅满足家用和办公环境的需求,还能广泛应用于信息技术设备(IT Equipment)的安全标准。

    技术参数


    - 电气规格:IEC标准下,最大电流10A/250VAC;UL/CSA标准下,最大电流15A/250VAC。
    - 绝缘强度:L-N之间大于2.5kVAC,L/N-PE之间大于3kVAC(测试时间为1分钟,频率为50Hz)。
    - 工作温度范围:-25°C至70°C。
    - 防护等级:前面板IP20防护,符合IEC 60529标准。
    - 接线端子:可选焊针或快速连接端子,尺寸分别为6.3 x 0.8 mm 和 4.8 x 0.8 mm。
    - 材料:外壳由PA6制成,颜色可选黑色、灰色或白色,且已达到UL 94V-0防火等级。
    - 适配标准:设计根据IEC 60320-1、IEC 60320-3、UL 60320-1、CSA C22.2 no. 60320-1标准,以及符合IEC/UL 60950标准。
    - 其他规范:RoHS、China RoHS、REACH认证。

    产品特点和优势


    - 紧凑设计:适用于各种空间受限的应用场合。
    - 预布线块:提供2、4或6个插座的预先组装模块,方便安装。
    - 电缆锁定功能:支持V-Lock电缆锁定系统,确保电缆安全。
    - 颜色编码:有黑、灰、白三种颜色可供选择,便于识别。
    - 适合智能PDU应用:面板上的指示灯提供状态反馈,适合智能配电管理系统。
    - 适用标准:适用于IEC/UL 60950标准的设备,保证安全性和可靠性。

    应用案例和使用建议


    应用场景
    该产品广泛应用于数据中心、服务器机房、实验室等场所,作为高性能的配电解决方案。特别是在智能PDU系统中,通过集成指示灯,可以实时监控电力分配状态,提高系统效率。
    使用建议
    1. 安装位置选择:确保安装位置通风良好,避免过热影响使用寿命。
    2. 连接线缆管理:使用V-Lock电缆锁定系统,保持电缆整齐有序。
    3. 环境适应性:考虑到产品的工作温度范围为-25°C到70°C,确保设备在极端环境中也能正常工作。
    4. 定期检查:定期进行电气检查,以确保连接稳定和系统安全运行。

    兼容性和支持


    - 兼容性:与多种型号的插头和电缆兼容,具体可参考附带的兼容性图表。
    - 技术支持:厂商提供详细的产品资料、培训和技术支持,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 问题: 设备无法启动。
    - 解决办法: 检查输入电压是否符合要求,并确认所有连接正确无误。
    2. 问题: 端子松动导致接触不良。
    - 解决办法: 重新紧固端子螺丝,必要时更换新的端子。
    3. 问题: 设备过热。
    - 解决办法: 检查散热情况,确保设备周围有足够的通风空间。

    总结和推荐


    Schurter 4751系列配电单元以其紧凑的设计、灵活的配置选项以及广泛的应用场景,成为市场上备受推崇的产品。其优异的技术参数和丰富的合规认证,使其适用于多种工业环境。总体而言,该产品非常适合需要高可靠性和高性能的智能配电应用,强烈推荐使用。

3-103-835参数

参数
长*宽*高 25mm*25.8mm*51mm
安装方式 面板安装

3-103-835厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-103-835数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 3-103-835 3-103-835数据手册

3-103-835封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8141
10+ $ 4.5477
25+ $ 3.9128
50+ $ 3.6145
100+ $ 3.3987
250+ $ 3.0766
500+ $ 2.8938
1000+ $ 2.7305
库存: 110
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 5.81
