GSP1.8501.1

厂牌: SCHURTER
产品描述:
供应商型号: BN-GSP1.8501.1
供应商: 海外现货
标准整包数: 1

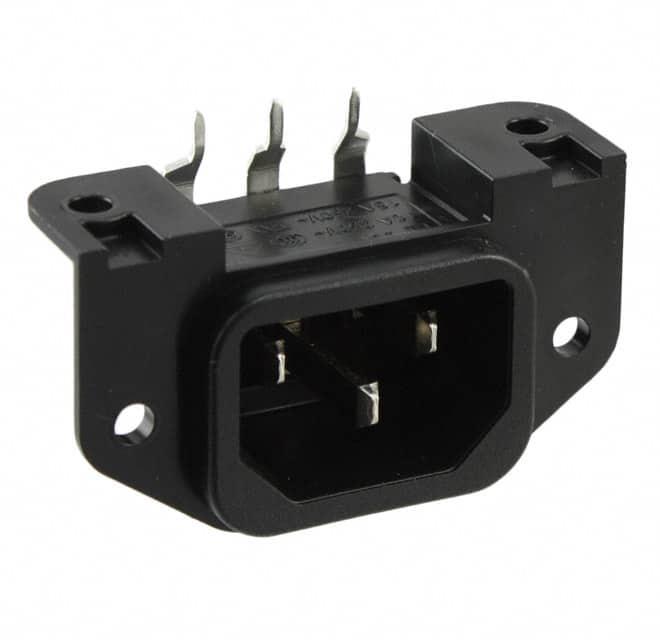

SCHURTER 电源接入连接器 - 输入/输出/模块 GSP1.8501.1

GSP1.8501.1概述


    产品简介


    Schurter公司的GSP1型IEC插头(Inlet)是一种用于工业应用的电源输入接口,符合国际标准(如IEC、UL、CSA)。这种插头主要用于面板安装,通过螺钉固定在后侧,并支持PCB焊接连接。产品有两种版本:C14型和C18型,温度等级均为70°C,适合保护等级I或II的电器设备。GSP1插头还具有V-Lock系统,可防止电缆意外拔出,提高了连接可靠性。其主要应用领域包括家用和商用电器设备、计算机系统、医疗设备以及其他需要高可靠性的场合。

    技术参数


    - 额定电流:IEC标准下为10A,UL/CSA标准下为15A
    - 额定电压:250VAC,频率:IEC标准下为50Hz,UL/CSA标准下为60Hz
    - 绝缘强度:线间大于3kVAC,线对地大于3kVAC(1分钟/50Hz)
    - 工作温度范围:-25°C至70°C
    - 防护等级:前部IP40,后部为黑色热塑性材料,UL 94V-0阻燃等级
    - 接线方式:接地端子支持4.8x0.8mm快速连接端子或定制焊接端子
    - 尺寸:无绝缘盖时长49.6mm,宽29.9mm,厚40mm;带绝缘盖时长30.3mm,宽22mm,厚40mm
    - 安装方式:适用于最大厚度为3mm的面板,安装螺丝扭矩最大为0.5Nm

    产品特点和优势


    - 双认证支持:同时符合IEC、UL和CSA等国际标准,确保全球范围内广泛适用
    - V-Lock系统:防止电缆意外脱落,提升连接稳定性
    - 宽泛的温度适应性:在极端条件下仍能保持正常工作
    - 多版本选择:提供多种不同规格的产品,以满足不同的安装需求

    应用案例和使用建议


    应用案例
    GSP1插头被广泛应用于各种家用和商用电器设备中,如桌面电脑、打印机等。此外,由于其高可靠性和良好的电气性能,也被应用于医疗设备、工业控制系统等领域。
    使用建议
    1. 安装注意事项:确保安装螺丝紧固,防止松动导致接触不良。特别是对于使用V-Lock系统的版本,要确保电缆连接牢固,避免脱落。
    2. 环境适应性:考虑到GSP1的工作温度范围为-25°C至70°C,建议在极端低温或高温环境下使用时,额外进行环境测试以确认其适应性。
    3. 电气连接:为了确保安全和高效,建议采用符合标准的电缆,并严格按照制造商的说明进行接线。

    兼容性和支持


    - 兼容性:GSP1插头与多种标准的电源电缆兼容,如IEC C13和C17型插头。同时,它也支持各种不同类型的PCB安装方式,适用于不同尺寸和形状的电路板。
    - 技术支持:Schurter公司提供全面的技术文档和支持服务,包括详细的安装指南、维护手册以及在线技术支持。用户可以访问官方网站获取最新资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法插入设备 | 检查插头与插座型号是否匹配,确认正确插入 |
    | 插头过热 | 确保正确连接,减少负载,检查电缆是否合适 |
    | 连接不稳定 | 检查安装是否稳固,电缆连接是否牢固 |

    总结和推荐


    总体来看,Schurter的GSP1型IEC插头是一款性能优异、高度可靠的电源输入接口,特别适用于需要高稳定性和广泛环境适应性的场合。它不仅通过了多项国际标准认证,还具备防止电缆意外脱落的安全设计。因此,对于追求高品质和可靠性的用户来说,GSP1是一个非常值得推荐的选择。

GSP1.8501.1参数

参数
长*宽*高 49.6mm(长度)*24.3mm(高度)
安装方式 法兰安装,通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

GSP1.8501.1厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

GSP1.8501.1数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER GSP1.8501.1 GSP1.8501.1数据手册

GSP1.8501.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
