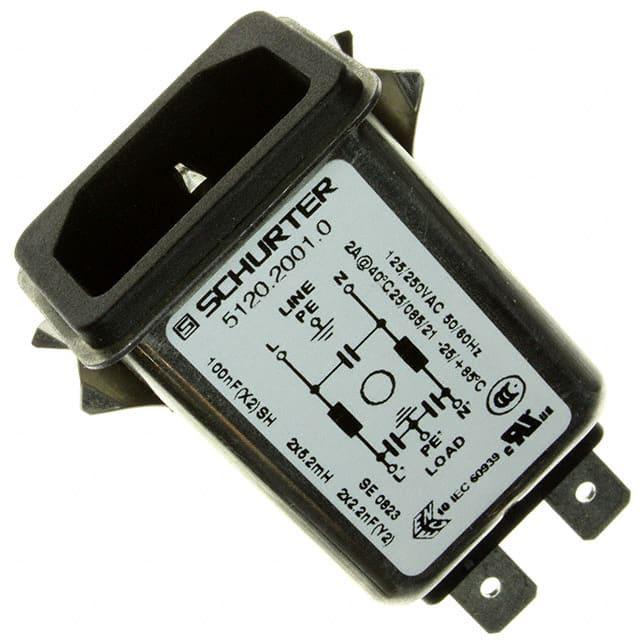

5120.2001.0

厂牌: SCHURTER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 2A ST 1 Port
供应商型号: 5120.2001.0
供应商: Master
标准整包数: 10
SCHURTER 电源接入连接器 - 输入/输出/模块 5120.2001.0

5120.2001.0概述

    Power Entry Modules with Line Filter 5120 技术手册

    1. 产品简介


    Power Entry Modules with Line Filter 5120 是一款集成了线滤波器的电源入口模块,适用于各类工业和医疗设备。该产品提供了两种保护等级(I级和II级),并可根据具体需求选择不同的安装方式,如螺纹安装、快速连接端子或柔性电线连接。此模块主要用于电源接入系统,具有出色的电磁兼容性(EMC)表现,能有效抑制电磁干扰(EMI)。

    2. 技术参数


    - 电流额定值:1A - 15A(取决于型号)
    - 电压额定值:250VAC;频率范围:50Hz(IEC标准)/ 60Hz(UL/CSA标准)
    - 泄漏电流:标准型<0.5mA(250V / 60Hz),医疗型<5µA(250V / 60Hz)
    - 介电强度:≥1.7kVDC(L-N之间),≥2.7kVDC(L/N-PE之间)
    - 操作温度范围:-25°C 至 85°C
    - 防护等级:IP40(根据IEC 60529)

    3. 产品特点和优势


    - 紧凑设计:小巧轻便的设计使其易于集成到各种设备中。
    - 强化屏蔽:采用完全封闭的滤波器外壳,提供出色的屏蔽效果。
    - 适用性广泛:适合用于金属镀层塑料外壳,同时符合IEC/UL 60950和IEC/UL 60601-1标准。
    - 多功能连接方式:支持多种安装方式,包括螺纹安装、快速连接端子和柔性电线连接。
    - 高可靠性:MTBF(平均故障间隔时间)> 3,000,000小时,符合MIL-HB-217F标准。

    4. 应用案例和使用建议


    - 医疗设备:适合用于需要高度EMC性能的医疗设备,如医疗器械和生命支持系统。
    - 工业自动化:适用于工业自动化设备,如控制面板和机器人系统。
    - 家用电器:可用于各种家用电器,如冰箱和洗衣机,以减少电磁干扰。
    - 建议:在使用时,应确保模块正确安装并遵循相关的安全标准,定期检查电缆和连接部分的紧固情况,以保证设备的稳定运行。

    5. 兼容性和支持


    - 兼容性:可与多种标准插头和插座配合使用,适用于各类工业和医疗设备。
    - 技术支持:Schurter公司提供全面的技术支持和服务,包括产品认证、客户特定需求定制以及售后支持。

    6. 常见问题与解决方案


    - 问题:模块出现过热现象。
    - 解决方案:检查模块的安装位置,确保其处于良好的散热环境中。如果发热仍然存在,请联系技术支持进行进一步诊断。
    - 问题:滤波器效果不佳。
    - 解决方案:确认滤波器的安装方向正确,且所有连接都紧固无误。如有需要,可重新校准滤波器。

    7. 总结和推荐


    综上所述,Power Entry Modules with Line Filter 5120是一款高性能、多功能的电源入口模块,具备优异的EMC性能和广泛的适用性。其独特的设计使其成为各种工业和医疗应用的理想选择。建议在设备选型时优先考虑这款产品,以确保设备的稳定性和安全性。

5120.2001.0参数

参数
长*宽*高 48.6mm(长度)*54.5mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装

5120.2001.0厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

5120.2001.0数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 5120.2001.0 5120.2001.0数据手册

5120.2001.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
