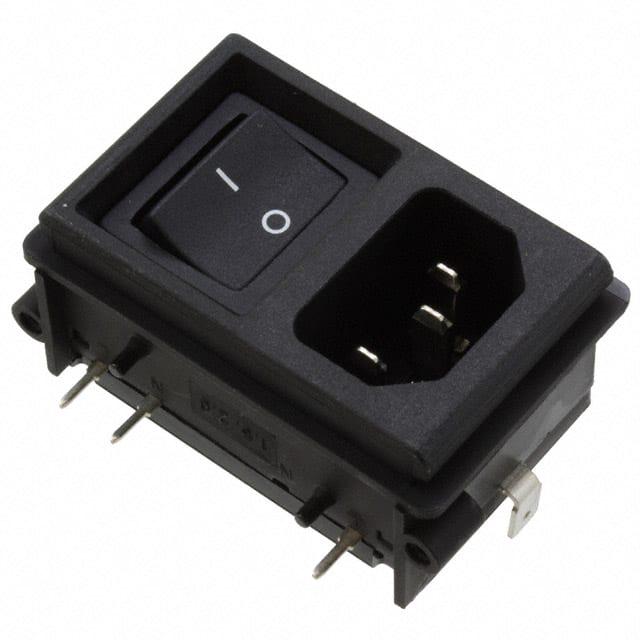

KP01.1152.11

厂牌: SCHURTER
产品描述: Power Entry Module Unfiltered M 3 POS 250VAC 10A Switch RA 1 Port
供应商型号: 9523847
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 KP01.1152.11

KP01.1152.11概述

    # 电子元器件技术手册:Schurter KP (Switch) 插座模块

    产品简介


    Schurter KP (Switch) 是一种面板安装式的电源入口模块,配备开关功能。它主要适用于工业和家庭设备中,能够确保高安全性。这款产品具有多种配置选项,包括单极和双极开关选项,以及各种安装方式(螺钉安装和夹紧安装)。通过其坚固的设计和多种认证,KP (Switch) 成为许多电子设备的首选电源接口解决方案。

    技术参数


    以下是Schurter KP (Switch) 的技术参数概览:
    - 额定电流/电压:
    - IEC:10A / 250VAC;50Hz
    - UL/CSA:15A / 250VAC;60Hz
    - 绝缘强度:
    - 相间:> 2.3 kVAC
    - 相线间:> 2.8 kVAC (1分钟,50Hz)
    - 允许操作温度:-25°C 至 70°C
    - 防护等级(前侧):IP 40(符合IEC 60529)
    - 终端类型:
    - 快速连接终端:4.8 x 0.8 mm
    - 焊接终端:可选
    - 材料:
    - 机壳:热塑性材料,黑色,UL 94V-0
    - 安装厚度:
    - 夹紧安装:1.5 mm, 2 mm, 2.5 mm, 3 mm
    - 防护等级:适用于IEC/UL 60950的I类保护设备

    产品特点和优势


    Schurter KP (Switch) 模块以其出色的耐用性和多功能性著称。其关键特点包括:
    - 高额定电流和电压能力,满足不同设备的需求
    - 坚固的结构设计和多种安装选项,确保可靠的机械稳定性
    - 高效的电气隔离能力,防止短路和漏电
    - 符合多项国际安全标准,如IEC 60320-1,IEC 61058-1,UL 498,CSA C22.2 no. 42
    - 内置绝缘盖,提高了安全性
    这些优势使其成为需要高效电源接口的应用场合的理想选择,尤其是在对安全和可靠性有严格要求的环境中。

    应用案例和使用建议


    KP (Switch) 模块广泛应用于各类电子设备中,例如家庭电器、医疗设备、工业控制设备等。根据手册中的示例,用户可以参考以下建议:
    - 在面板安装时,确保设备符合IP40防护等级要求,以提供适当的防尘和防水保护
    - 根据设备的工作环境选择合适的安装方式(螺钉或夹紧安装)
    - 为提高系统的可靠性和耐用性,建议使用焊接终端而非快速连接终端

    兼容性和支持


    Schurter KP (Switch) 模块具有广泛的兼容性,适用于多种连接器和电缆。厂商提供了详细的文档和支持服务,用户可以从官方网站获取安装指南和技术支持资料。对于特定的应用需求,也可以向厂商咨询其他版本或定制解决方案。

    常见问题与解决方案


    用户在使用过程中可能遇到一些常见的问题,例如连接不良、温度过高或绝缘失效。手册中列出了这些问题及其对应的解决方案,例如:
    - 连接不良:确保连接器和电缆接触良好,且无杂质或损坏
    - 温度过高:检查设备通风系统并确保环境温度符合规格要求
    - 绝缘失效:定期进行绝缘测试并更换损坏部件

    总结和推荐


    综上所述,Schurter KP (Switch) 是一款可靠且多用途的电源入口模块,适用于各类电子设备中。其优秀的技术参数、坚固的设计以及广泛的应用范围使其在市场上具备较强的竞争力。强烈推荐给需要高质量电源接口解决方案的应用领域。

KP01.1152.11参数

参数
长*宽*高 56.1mm*56.1mm*31.2mm
安装方式 法兰安装,通孔安装,面板安装
零件状态 在售
包装方式 散装

KP01.1152.11厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

KP01.1152.11数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER KP01.1152.11 KP01.1152.11数据手册

KP01.1152.11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 65.1927
50+ ¥ 64.0074
500+ ¥ 64.0074
1000+ ¥ 64.0074
库存: 33
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 65.19
直接购买
加入购物车
