3-104-205

厂牌: SCHURTER
产品描述: IEC Appliance Inlet C14 with Filter 2-Stages, Fuseholder 1- or 2-pole, Line Switch 2-pole
供应商型号: 693-3-104-205
供应商: Mouser
标准整包数: 1

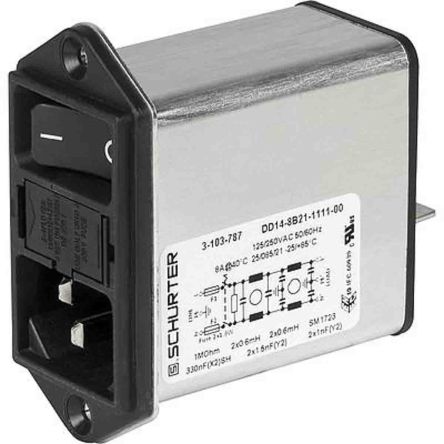

SCHURTER 电源接入连接器 - 输入/输出/模块 3-104-205

3-104-205概述

    Power Entry Modules with Line Filter (DD14) 技术手册

    1. 产品简介


    Power Entry Modules with Line Filter(电源入口模块带线滤波器)是 Schurter 公司的一款集成型产品,主要用于家电和类似用途的设备。该产品集成了一个 C14 插座和滤波器,提供两种安装方式:螺钉固定式和弹片卡入式。它适用于需要严格电磁干扰(EMI)抑制的场合,并且通过了多种安全标准认证。该产品的主要功能包括保护等级 I、双极电源开关、可更换熔丝抽屉以及两级滤波电路。

    2. 技术参数


    - 额定电流: IEC 标准:1A 到 10A(Ta 40°C / 250VAC;50Hz);UL/CSA 标准:1A 到 8A(Ta 40°C / 250VAC;60Hz)
    - 泄露电流: 标准版本 < 0.5mA(250V / 60Hz);医疗版本 < 5 µA(250V / 60Hz)
    - 介电强度:
    - L-N 之间 > 1.7kVDC
    - L/N-PE 之间 > 2.7kVDC
    - 允许工作温度范围: -25°C 至 85°C
    - 气候分类: 25/085/21(根据 IEC 60068-1)
    - 防护等级: IP40(根据 IEC 60529)
    - 端子类型: 快速连接端子 6.3 x 0.8 mm
    - 面板厚度: 螺钉固定:最大 8mm;弹片卡入:1mm - 3mm
    - 外壳材料: 热塑性塑料,黑色,UL 94V-0 等级

    3. 产品特点和优势


    - 最紧凑的设计: 集成两级滤波器,适合低剖面设计
    - 多样化安装选项: 可从前侧螺钉固定或弹片卡入
    - V-Lock 接头系统: 防止电缆意外拔出
    - 所有元件预接线: 减少组装复杂度
    - 符合医疗标准: 符合 IEC/EN 60601-1 和 IEC/UL 60601-1
    - 超长寿命: MTBF > 2,000,000 小时

    4. 应用案例和使用建议


    这款电源入口模块广泛应用于需要高瞬态负载处理能力的设备中。例如,在医疗设备、办公自动化设备、家用电器等领域有着广泛的应用。安装时建议使用螺钉固定方式,以确保更好的稳定性。同时,为提高系统的可靠性和耐用性,可以在电源输入端加装保险丝或其他保护装置。

    5. 兼容性和支持


    - 兼容性: 该模块可与标准的 IEC C14 插座和其他符合 IEC 60320-1 的插头配合使用。此外,该模块还可以与 V-Lock 电缆结合使用,提高安全性。
    - 支持: Schurter 提供详细的产品说明书和技术支持,用户可以通过访问其官网获取更多信息。

    6. 常见问题与解决方案


    - 问题 1: 设备无法正常启动。
    - 解决方案: 检查电源线连接是否正确,确认电源线是否完好无损。如果问题仍然存在,可能需要检查电源入口模块是否损坏。
    - 问题 2: 设备产生异常噪声。
    - 解决方案: 确认设备是否符合 IEC/UL 60950 标准,如果不符合,可能需要更换符合标准的电源入口模块。

    7. 总结和推荐


    综上所述,Power Entry Modules with Line Filter(DD14)是一款集成了高效滤波器和多种保护功能的高质量电源入口模块。其紧凑的设计、多种安装选项、以及高度的可靠性和安全性使其成为众多应用场合的理想选择。强烈推荐在需要高瞬态负载处理能力和严格的 EMC 要求的应用中使用该产品。

3-104-205参数

参数
安装方式 面板安装

3-104-205厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-104-205数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 3-104-205 3-104-205数据手册

3-104-205封装设计

查看详情并下载
Symbol
Footprint
3D Model
