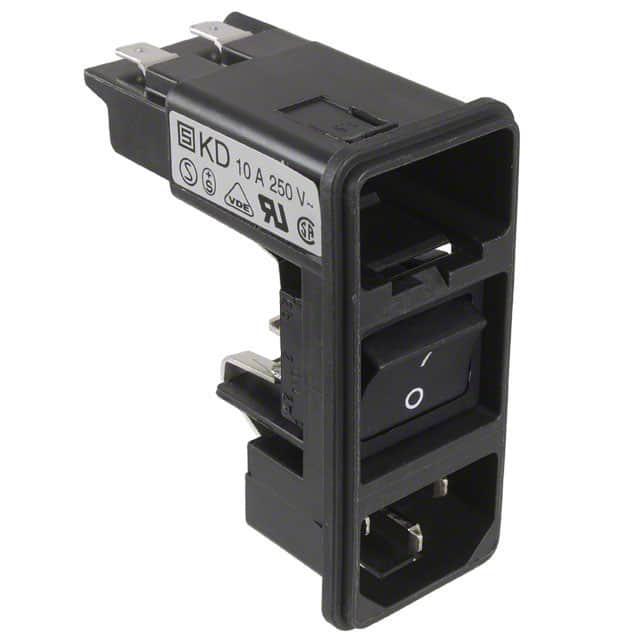

KD14.1101.105

厂牌: SCHURTER
产品描述: Power Entry Module Unfiltered M 3 POS 250VAC 10A Switch/Fuse ST 1 Port
供应商型号: BN-KD14.1101.105
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 KD14.1101.105

KD14.1101.105概述


    产品简介


    Schurter Power Entry Modules Without Line Filter
    Schurter的无滤波器电源输入模块是一种集成度较高的电子元器件,适用于需要安全、可靠电源接入的应用场合。这些模块集成了IEC插头插座、熔丝抽屉、开关和电压选择器等多种功能,能够满足保护等级I和II的要求。该系列产品主要用于信息技术设备、医疗设备及家用电器等领域。

    技术参数


    | 参数 | 规格 |

    | 额定电流(IEC) | 10A |
    | 额定电压(IEC) | 250VAC |
    | 额定频率(IEC) | 50Hz |
    | 额定电流(UL/CSA) | 10A |
    | 额定电压(UL/CSA) | 125VAC |
    | 额定频率(UL/CSA) | 60Hz |
    | 绝缘强度 | 3kVAC (L-N) |
    4kVAC (L/N-PE) |
    | 工作温度范围 | -25°C 至 70°C |
    | 防护等级 | 前面板 IP40 |
    | 快速连接端子尺寸 | 4.8 x 0.8 mm |
    | 外壳材料 | 聚合物,黑色,UL 94V-0 |

    产品特点和优势


    - 全面的功能集成:这些模块集成了IEC插头插座、熔丝抽屉、开关和电压选择器等多种功能,大大减少了组件数量和安装复杂度。
    - 卓越的安全性能:符合IEC 60335-1标准,通过了严格的高温测试(IEC 60695-2-12和-13),确保在无人看管的应用中安全可靠。
    - 快速安装:提供螺纹安装和卡扣安装两种方式,适应不同应用场景的需求。
    - 广泛的兼容性:可用于多种设备和应用标准,包括信息技术设备、医疗设备和家用电器等。

    应用案例和使用建议


    应用案例:
    - 家用电器:在冰箱、洗衣机等家用电器中使用,确保电源的安全接入和熔断保护。
    - 医疗设备:在医院和诊所的医疗设备中应用,确保设备的正常运行和人员安全。
    - 信息技术设备:用于服务器机房和数据中心的IT设备,确保系统稳定和安全。
    使用建议:
    - 合理选型:根据设备的额定电流和电压要求选择合适的模块型号。
    - 正确接线:严格按照手册提供的接线图进行安装,确保电气连接的安全可靠。
    - 环境适应:在高温环境下使用时,参考降额曲线,适当降低负载功率,以保证模块的长期稳定运行。

    兼容性和支持


    - 兼容性:Schurter Power Entry Modules与各种设备和电缆线束兼容,可以轻松集成到现有的系统中。
    - 技术支持:Schurter提供详尽的产品文档和在线资源,方便用户查找和下载相关的技术资料和操作手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常通电 | 检查电源线连接是否牢固,确认电压设置是否正确。 |
    | 熔丝频繁烧断 | 确认负载电流是否超出模块的额定值,检查负载设备是否存在短路或过载。 |
    | 开关动作不灵敏 | 清理开关触点上的灰尘或污垢,确保接触良好。 |
    | 高温环境下模块过热 | 参考降额曲线,适当降低负载功率。 |

    总结和推荐


    总结:
    Schurter Power Entry Modules Without Line Filter是一款高度集成的电源输入模块,具有广泛的功能和出色的性能。该产品具备卓越的安全性能、可靠的电气特性以及易于安装的优势,适用于多种设备和应用场景。产品在设计上充分考虑了实用性和耐用性,使其在市场上具有很强的竞争力。
    推荐:
    我们强烈推荐使用Schurter Power Entry Modules Without Line Filter。无论是对于需要高性能电源管理的工业应用,还是对安全性和可靠性有严格要求的医疗和信息技术设备,这款产品都能提供优质的解决方案。

KD14.1101.105参数

参数
长*宽*高 69mm*30mm*55mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

KD14.1101.105厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

KD14.1101.105数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER KD14.1101.105 KD14.1101.105数据手册

KD14.1101.105封装设计

查看详情并下载
Symbol
Footprint
3D Model
