4303.5005

厂牌: SCHURTER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 10A Fuse ST 1 Port
供应商型号: DV-16962971
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 4303.5005

4303.5005概述

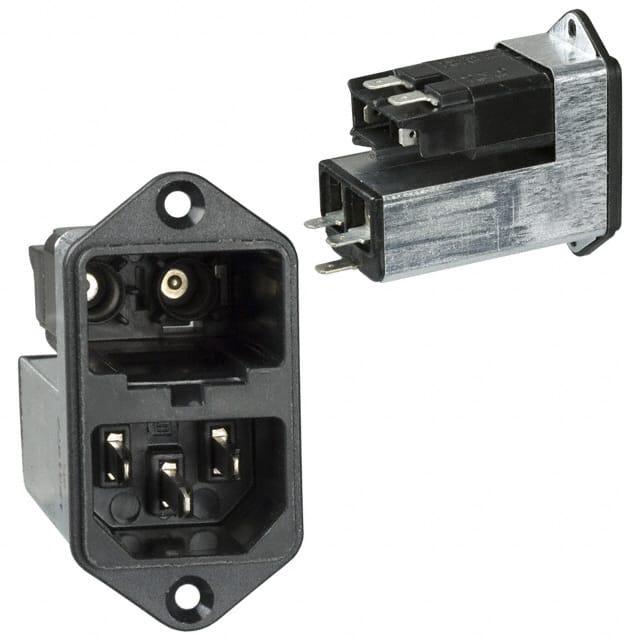

    # 电子元器件技术手册:Schurter KFC 功率输入模块

    产品简介


    Schurter KFC 功率输入模块是一种集成式电器输入装置,集成了过滤器、熔断器和电压选择开关等功能,广泛应用于家用和类似用途的电子设备中。这款模块主要用于保护等级I的设备,适用于温度范围为-25°C至85°C的环境。KFC模块的设计紧凑,具有多种配置选项,如可选电压选择器(步进开关),适合不同的电源输入需求。
    主要功能
    - 家用和类似用途的电器输入插座(IEC 60320-1)
    - 内置线滤波器,分为标准版和医疗版
    - 集成式熔断器抽屉(Fingergrip),便于手动拆卸
    - 快速连接终端(4.8x0.8 mm)
    - 可选配V-Lock锁紧系统
    应用领域
    - 家用电器
    - 医疗设备
    - 工业设备

    技术参数


    基本电气规格
    - 额定电流:1-10A(温度40°C,交流250V,频率50Hz/60Hz)
    - 泄漏电流:<0.5mA(250V/60Hz),医疗版:<5µA(250V/60Hz)
    - 绝缘强度:1.7kVDC(L-N);2.7kVDC(L/N-PE)
    过滤器规格
    - 电感:标准版和医疗版分别为2 x 0.3mH至2 x 10mH
    - 电容:标准版和医疗版分别为2.2nF
    - 阻值:1MΩ
    温度范围
    - 允许操作温度:-25°C 至 85°C
    - 环境条件:Climatic Category 25/085/21(符合IEC 60068-1标准)
    尺寸
    - 外形尺寸:40.7 x 50 x 30 mm(长 x 宽 x 高)
    - 引脚直径:4.8 x 0.8 mm(快速连接终端)

    产品特点和优势


    独特功能
    - 多功能:集成了过滤器、熔断器和电压选择器等多种功能
    - 高可靠性:所有组件已经预先接线,且外壳采用全灌封材料,提高整体可靠性
    - 易于安装:前侧螺丝安装,适用于不同厚度的面板(最大8mm)
    - V-Lock锁紧系统:防止意外拔出电源线
    优势
    - 适用性强:适用于各种类型和规格的熔丝
    - 安全性高:通过多重安全测试和认证,确保长期稳定运行
    - 灵活配置:提供多种版本以适应不同应用场景

    应用案例和使用建议


    实际应用案例
    - 家用电器:厨房电器、吸尘器等家用设备的电源输入模块
    - 医疗设备:医疗设备如监护仪、超声设备等,需要更高的安全性和电磁干扰抑制能力
    - 工业设备:工业控制柜、自动化设备等,需满足严苛的工作环境要求
    使用建议
    - 在高温环境下使用时,需注意功率接受能力的降额曲线,确保安全运行
    - 如需更高安全性的应用,可选择医疗版模块,减少泄漏电流
    - 在安装过程中,确保接线正确,避免因接线错误导致的安全隐患

    兼容性和支持


    兼容性
    - 其他电子元器件:与各类标准规格的电缆连接器兼容
    - 设备:适用于具有保护等级I的各种电器设备
    厂商支持
    - 维护信息:提供详细的安装、使用指南和技术支持文档
    - 备件供应:备有多种配件,包括熔丝抽屉、快速连接终端等,方便用户采购和更换

    常见问题与解决方案


    问题1:如何选择合适的熔断器?
    - 解决方案:根据设备的实际电流需求,选择合适规格的熔丝。例如,10A设备可选用10A熔丝,注意熔丝的分断能力和使用寿命。
    问题2:如何判断模块是否正常工作?
    - 解决方案:使用万用表测量模块两端的电阻值,正常情况下,两端应无短路现象。此外,检查LED指示灯是否正常亮起,若不亮则可能需要更换。

    总结和推荐


    优点

    总结


    - 多功能性:集成了多种功能,减少了外围电路的设计复杂性
    - 可靠性:经过严格测试,确保长期稳定运行
    - 易用性:易于安装和维护,提供了广泛的配件选择
    推荐使用
    鉴于其多功能性和高可靠性,Schurter KFC 功率输入模块是一款非常适合家用和工业应用的理想选择。无论是家用电器还是医疗设备,该模块都能提供可靠的电源管理和保护。建议用户在选择时,根据具体应用需求选择合适版本,并参考厂商提供的详细技术文档进行安装和维护。

4303.5005参数

参数
长*宽*高 30mm(长度)*69mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

4303.5005厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4303.5005数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4303.5005 4303.5005数据手册

4303.5005封装设计

查看详情并下载
Symbol
Footprint
3D Model
