EF12.0699.2110.01

厂牌: SCHURTER
产品描述:
供应商型号: BN-EF12.0699.2110.01
供应商: 海外现货
标准整包数: 1

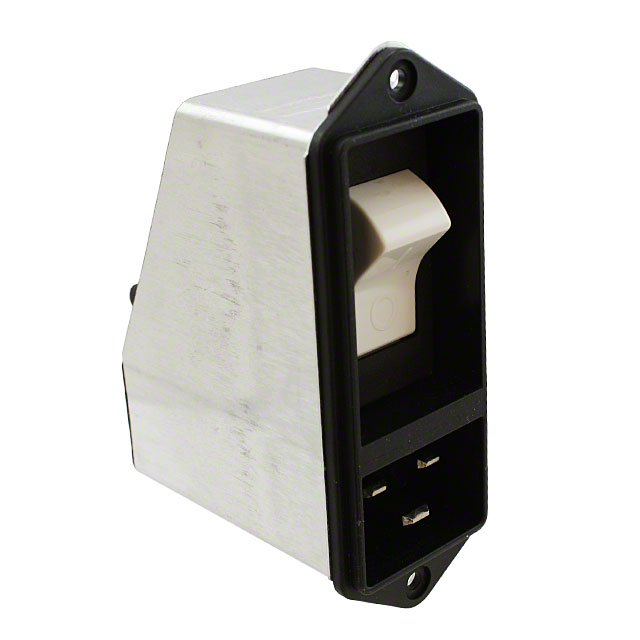

SCHURTER 电源接入连接器 - 输入/输出/模块 EF12.0699.2110.01

EF12.0699.2110.01概述


    产品简介


    Power Entry Modules with Line Filter EF12
    Schurter公司生产的Power Entry Modules with Line Filter EF12是一款集成了滤波器的电源入口模块,适用于各类家电设备及医疗设备。该模块包含一个断路器(型号为TA45)以及标准版和医疗版两种线滤波版本。EF12可以作为保护等级I的设备入口端口,支持快速连接端子(Quick connect terminals),并且具有电磁兼容(EMC)屏蔽功能,适用于符合IEC/UL 60950标准的设备和符合IEC/UL 60601-1标准的医疗设备。

    技术参数


    | 参数 | 值 |

    | 电流范围 | 12A - 20A |
    | 工作电压 | 250VAC (标准),60Hz |
    | 泄漏电流 | 标准: < 0.5mA (250V / 60Hz) |
    | 医疗: < 5 µA (250V / 60Hz) |
    | 额定绝缘强度 | L-N: > 1.7kVDC,L/N-PE: > 2.7kVDC |
    | 工作温度范围 | -10°C至55°C |
    | IP防护等级 | IP40 |
    | 材质 | 聚合物外壳,黑色,UL 94V-0 |
    | 快速连接端子 | 6.3 x 0.8 mm |
    | 接线柱厚度 | 最大8mm |
    | 模块尺寸 | 直径3.3mm,高度101mm |
    | 过滤电容 | CX: 100 nF,CY: 2.2 nF |
    | 线圈电感 | 2 x 0.6 mH (16A标准版) |

    产品特点和优势


    - 多功能集成:集成了电源入口、滤波器和断路器,简化安装过程。
    - 高可靠性:满足国际标准,具有优异的电气性能和高可靠性。
    - 医疗级适用:特别设计用于医疗设备,满足严格的泄露电流要求。
    - 电磁兼容性好:具备出色的EMC屏蔽功能,有效抑制电磁干扰。
    - 安装便捷:通过螺钉从前面板进行固定,便于维护和更换。

    应用案例和使用建议


    - 家用电器:该模块可以用于带有功率控制需求的家用电器,如空调、洗衣机等。
    - 医疗设备:尤其适合在医疗设备中使用,如呼吸机、监护仪等需要严格滤波的场合。
    - 使用建议:在接线过程中需确保接线牢固,以避免接触不良。此外,在不同温度环境下使用时应考虑温度对电流影响的修正。

    兼容性和支持


    - 兼容其他设备:与IEC标准的电源线和插头完全兼容,可与其他设备灵活组合使用。
    - 厂商支持:提供全面的产品文档和专业技术支持,确保用户在使用过程中获得充分的帮助和支持。

    常见问题与解决方案


    - Q1:如何选择合适的额定电流?
    - A1:根据设备的工作电流选择对应的额定电流,例如如果设备的最大工作电流为15A,则应选择20A的版本。
    - Q2:如何安装该模块?
    - A2:从前面板通过螺钉将模块固定,使用快速连接端子进行电气连接,注意接线要牢固。
    - Q3:如何进行日常维护?
    - A3:定期检查接线是否松动,清洁表面灰尘,确保良好的电气连接。

    总结和推荐


    Schurter Power Entry Modules with Line Filter EF12是一款高度集成且功能强大的电子元器件产品,特别适合于家用电器和医疗设备的应用。其独特的集成化设计和卓越的性能表现使其在市场上具有显著的竞争优势。总体而言,我们强烈推荐这款产品给那些需要高品质电源入口模块的用户。

EF12.0699.2110.01参数

参数
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

EF12.0699.2110.01厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

EF12.0699.2110.01数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER EF12.0699.2110.01 EF12.0699.2110.01数据手册
