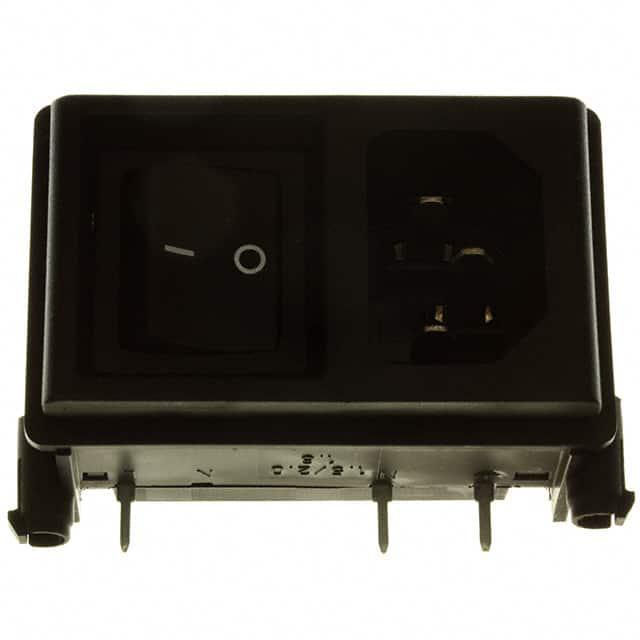

KP01.1212.11

厂牌: SCHURTER
产品描述: Power Entry Module Unfiltered M 3 POS 250VAC 10A Switch RA 1 Port
供应商型号: 693-KP01.1212.11
供应商: Mouser
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 KP01.1212.11

KP01.1212.11概述

    # 电子元器件产品技术手册:电源输入模块(带开关)

    产品简介


    基本信息
    该电子元器件为电源输入模块(带开关),型号为KP(开关)。这款模块用于IEC标准的家用设备接口,适用于具有保护等级I的设备。通过其面板安装方式和内置的线路开关,该模块提供了可靠的功能性保障。
    主要功能
    - 面板安装:可以通过后侧或“夹层”方式进行安装。
    - 线路开关:单极和双极选项,非照明型,符合IEC 61058-1标准。
    - 应用范围:家用电器、办公设备以及其他需要安全电源输入的应用场合。
    应用领域
    - 家用电器
    - 办公设备
    - 仪器仪表

    技术参数


    额定参数
    - IEC标准:10A / 250VAC,50Hz
    - UL/CSA标准:15A / 250VAC,60Hz
    绝缘性能
    - 线间电压:> 2.3 kVAC
    - 线/接地电压:> 2.8 kVAC (1分钟/50Hz)
    工作温度
    - 允许操作温度:-25°C 至 70°C
    保护等级
    - 符合IEC 61140标准,适用于保护等级1的设备
    尺寸与材料
    - 长度:56.1mm
    - 材料:热塑性外壳,黑色,UL 94V-0阻燃等级
    - 接线端子:可根据要求提供焊接或快接式端子

    产品特点和优势


    特点
    - 面板安装灵活,可选择从后方或夹层安装。
    - 内置非照明型线路开关,支持单极和双极配置。
    - 所有独立组件均已预接线,简化安装过程。
    优势
    - 可靠性:符合IEC 60950标准,确保长期稳定运行。
    - 易用性:预先接线设计减少了安装复杂度。
    - 多功能性:支持单极和双极配置,适应不同应用场景。

    应用案例和使用建议


    应用案例
    该电源输入模块(带开关)适用于各种家电产品,如洗衣机、微波炉等,以及办公室设备,如打印机、复印机等。例如,在一款新的洗衣机设计中,该模块可用于确保电源连接的安全性和可靠性。
    使用建议
    - 确保电源模块安装平整且稳固,以防止松动和短路。
    - 在安装过程中,根据实际需求选择合适的终端类型,如焊接或快接式端子。
    - 定期检查和维护,以确保长期稳定运行。

    兼容性和支持


    兼容性
    该电源输入模块可与多种规格的接插件兼容,适用于不同的应用场景。此外,还可根据需求定制,以适应特定的设计要求。
    支持与维护
    Schurter公司提供了详尽的技术支持文档和客户咨询服务,帮助用户解决安装和使用过程中可能遇到的各种问题。对于具体的技术支持和售后服务信息,请访问公司官网获取最新信息。

    常见问题与解决方案


    常见问题
    1. 安装过程中出现接触不良怎么办?
    - 解决方案:确保所有接线端子连接牢固,必要时重新接线。

    2. 在高温环境下运行时温度异常升高怎么办?
    - 解决方案:检查散热设计是否合理,确保设备在规定的操作温度范围内运行。

    3. 电源模块无法正常工作怎么办?
    - 解决方案:确认电源电压和频率是否符合要求,检查接线端子是否有松动或损坏。

    总结和推荐



    总结


    该电源输入模块(带开关)以其高可靠性和易于安装的特点,在家庭和办公设备中具有广泛应用。通过严格的质量控制和多样的应用场景,该模块在同类产品中具有显著的竞争优势。
    推荐
    鉴于其优秀的性能表现和广泛的适用性,强烈推荐此款电源输入模块(带开关)用于新设备设计及替换旧设备,尤其是在需要安全可靠电源连接的应用环境中。

KP01.1212.11参数

参数
长*宽*高 56.1mm(长度)*31.2mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

KP01.1212.11厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

KP01.1212.11数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER KP01.1212.11 KP01.1212.11数据手册

KP01.1212.11封装设计

查看详情并下载
Symbol
Footprint
3D Model
