4302.2101

厂牌: SCHURTER
产品描述: Power Entry Module Unfiltered M 3 POS 250VAC 10A Switch ST 1 Port
供应商型号: BN-4302.2101
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 4302.2101

4302.2101概述

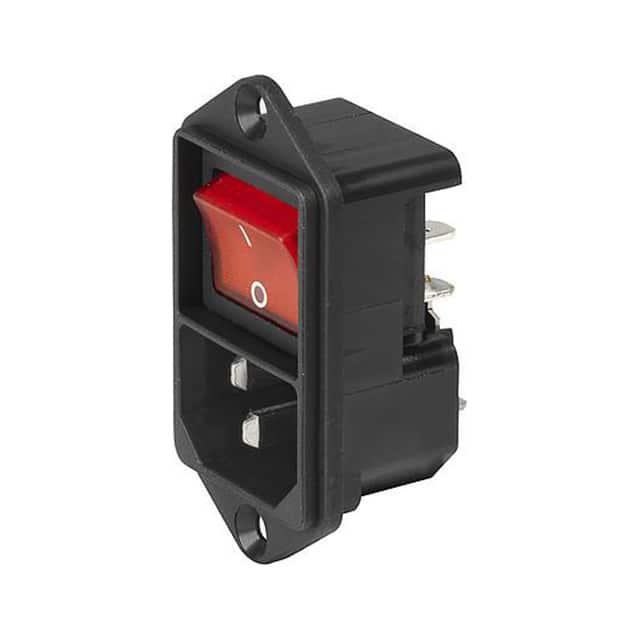

    # 电子元器件技术手册:Schurter KEB2 电源输入模块

    产品简介


    Schurter KEB2 电源输入模块是一种专为工业环境设计的面板安装式电源输入装置。它配备了一个符合IEC标准的C14插座,一个双极开关(可选择非发光或发光),并且具有线滤波功能(可选)。该模块采用螺钉安装和插接式安装两种方式,适用于多种类型的电器设备,尤其适合保护等级为I类的家用及类似用途设备。

    技术参数


    主要规格
    - 额定电流:
    - IEC标准:10A/250VAC,50Hz
    - UL/CSA标准:15A/250VAC,60Hz
    - 绝缘强度:
    - L-N 间:大于2.5kVAC
    - L/N-PE 间:大于3kVAC(1分钟/50Hz)
    - 操作温度范围: -25°C至70°C
    - 防护等级: 前面板IP40(根据IEC 60529)
    - 连接终端: 快速连接端子,尺寸为4.8mm x 0.8mm
    - 安装方式: 螺钉安装或插接式安装
    - 适用保护等级: 适用于保护等级I的电器设备(根据IEC 61140)
    尺寸
    - 螺钉安装:
    - 宽度:59mm
    - 高度:41.7mm
    - 深度:51mm
    - 插接式安装:
    - 宽度:44.5mm
    - 高度:30mm
    - 深度:51mm

    产品特点和优势


    KEB2 电源输入模块的主要优势在于其多功能性、高可靠性和广泛的适用性。该模块预装所有单个组件,无需额外布线。同时,可根据客户需求提供未连线版本。此外,模块内配备的双极开关可以非发光或发光形式存在,进一步增加了产品的灵活性。
    独特功能
    - 预连线设计: 所有组件已经预先连线,简化安装过程。
    - 双极开关选项: 可选择非发光或发光的双极开关,方便识别和操作。
    - 多种颜色和规格: 可以根据客户需求定制不同颜色和规格的模块。
    市场竞争力
    - 多功能性: 适用于各种家用及工业设备,尤其是保护等级为I的电器设备。
    - 可靠性: 经过独立测试机构认证,符合国家和国际标准。
    - 定制化服务: 提供特殊要求和特定应用的定制产品。

    应用案例和使用建议


    应用场景
    KEB2 电源输入模块广泛应用于家电、医疗设备和工业设备中。例如,在家电领域,它可以用于冰箱、洗衣机等设备;在医疗领域,可用于医疗成像设备和诊断仪器;在工业领域,可用于自动化控制系统和工业机器人。
    使用建议
    - 安装注意事项: 在进行螺钉安装时,确保面板厚度不超过6mm,并遵循最大扭矩要求。
    - 维护建议: 定期检查连接终端,确保接触良好。对于长时间运行的设备,建议每季度进行一次全面检查。

    兼容性和支持


    兼容性
    KEB2 电源输入模块与多种电源电缆和连接器兼容,例如:
    - IEC C13 和 C15 电源插座
    - 不同类型的快速连接终端
    厂商支持
    - 技术支持: Schurter 提供详细的技术支持文档和在线资源,帮助用户了解产品特性和使用方法。
    - 维护和维修: 用户可以联系授权经销商或直接联系Schurter获取详细的维护和维修服务。

    常见问题与解决方案


    常见问题
    1. 如何更换灯泡?
    - 解决办法: 打开模块后盖,更换内部的LED灯泡即可。
    2. 连接终端松动怎么办?
    - 解决办法: 使用适当的工具重新紧固连接终端,确保连接牢固。
    3. 安装过程中出现误差如何纠正?
    - 解决办法: 参考技术手册中的安装指南,仔细测量并调整安装位置。

    总结和推荐


    总体而言,Schurter KEB2 电源输入模块是一款设计精良、性能稳定的电源输入装置。其多功能性、高可靠性和广泛的适用性使其成为各种家电、医疗和工业设备的理想选择。我们强烈推荐使用该产品,特别是对于需要高可靠性和定制化需求的应用场合。
    如果您有任何疑问或需要更多支持,请随时联系Schurter官方客服。

4302.2101参数

参数
长*宽*高 30mm(长度)*27.7mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

4302.2101厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4302.2101数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4302.2101 4302.2101数据手册

4302.2101封装设计

查看详情并下载
Symbol
Footprint
3D Model
