6162.0058

厂牌: SCHURTER
产品描述: Conn Power M 3 POS Solder Lug ST Panel Mount 3 Terminal 1 Port Box
供应商型号: ET-2950121
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 6162.0058

6162.0058概述

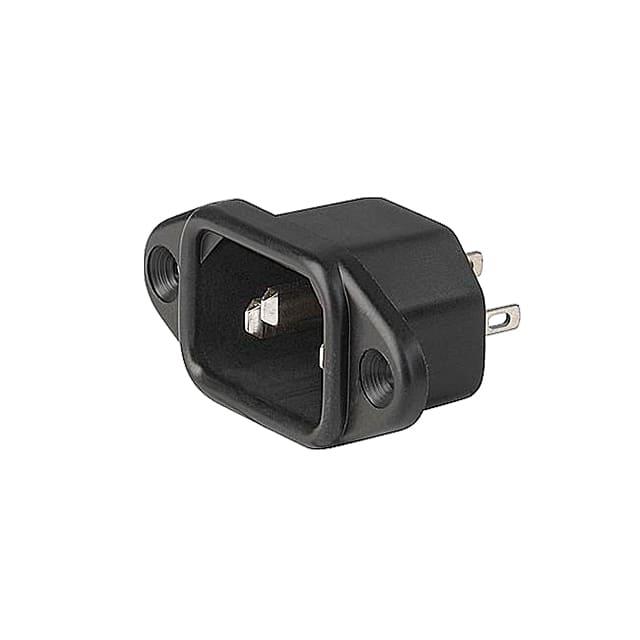

    # 电子元器件产品技术手册:Schurter IEC Appliance Inlet C14/C18

    产品简介


    Schurter IEC Appliance Inlet C14/C18是一款工业级面板安装电源插座,用于家用和类似用途的电器。该产品提供多种连接方式,包括螺丝连接、快速连接和焊接终端,适用于保护等级I或II的设备。该插座可用于温度范围为-25°C到70°C的环境中,具有良好的电气性能和安全性,符合国际和国家标准,如IEC 60320-1、UL 60320-1和CSA C22.2 no. 60320-1。

    技术参数


    电气特性
    - IEC标准:10A / 250VAC, 50Hz
    - UL/CSA标准:15A / 250VAC, 60Hz
    - 绝缘强度:L-N之间 > 3kVAC,L/N-PE之间 > 1.5kVAC(1分钟/50Hz)
    环境条件
    - 操作温度:-25°C至70°C
    - IP防护等级:前面板IP20(根据IEC 60529)
    - 允许操作温度:-25°C至70°C
    材料与结构
    - 外壳材料:PA6,黑色/灰色/白色,UL 94V-0认证
    - 插座尺寸:见下图

    产品特点和优势


    特点
    1. 多重连接选项:提供多种连接方式,满足不同需求。
    2. 高安全性:符合IEC和UL标准,确保电气安全。
    3. 环境适应性强:工作温度范围宽广,适合各种工业环境。
    4. 可定制化设计:通过配置代码实现多种功能组合。
    优势
    - 易于安装:多种安装方式选择,方便灵活安装。
    - 高质量材料:采用高性能材料,耐用可靠。
    - 广泛的应用范围:适用于各种家用和工业设备,尤其是需要高安全性的场合。

    应用案例和使用建议


    应用案例
    - 家用电器:电冰箱、洗衣机、微波炉等家用电器的电源输入端。
    - 办公设备:电脑、打印机等办公设备的电源输入端。
    - 医疗设备:医疗器械的电源接口,要求高度的安全性和可靠性。
    使用建议
    - 正确选型:根据设备的具体电气参数和安装环境选择合适的型号。
    - 安装规范:严格按照说明书进行安装,避免错误安装导致安全隐患。
    - 定期检查:对连接部位进行定期检查和维护,确保长期稳定运行。

    兼容性和支持


    兼容性
    - 该产品与Schurter品牌的其他连接器和电缆适配良好,方便配套使用。
    - 可选配V-Lock系统,防止意外拔出,提高连接的稳定性。
    支持与维护
    - Schurter公司提供全面的技术支持和售后服务,确保用户在使用过程中得到及时的帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:连接不稳定。
    - 解决方案:检查安装是否正确,确保螺丝紧固到位。
    2. 问题:接触不良。
    - 解决方案:清理接点,确保没有灰尘和杂质。
    3. 问题:温度过高。
    - 解决方案:确认使用环境是否符合规定的操作温度范围。

    总结和推荐



    总结


    Schurter IEC Appliance Inlet C14/C18以其优异的电气性能、丰富的连接方式和高可靠性,在家用和工业设备中得到了广泛应用。它不仅符合国际标准,而且具有良好的环境适应性和易用性,是值得信赖的选择。
    推荐
    鉴于其出色的性能和可靠性,强烈推荐用于需要高安全性和稳定性的各类家电和工业设备中。

6162.0058参数

参数
长*宽*高 48mm(长度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

6162.0058厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

6162.0058数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 6162.0058 6162.0058数据手册

6162.0058封装设计

查看详情并下载
Symbol
Footprint
3D Model
