6220.5330

厂牌: SCHURTER
产品描述:
供应商型号: 2888363
供应商: element14
标准整包数: 1

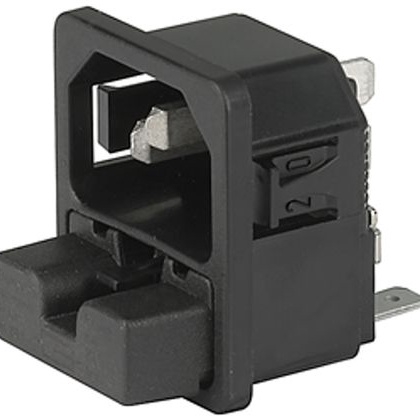

SCHURTER 电源接入连接器 - 输入/输出/模块 6220.5330

6220.5330概述

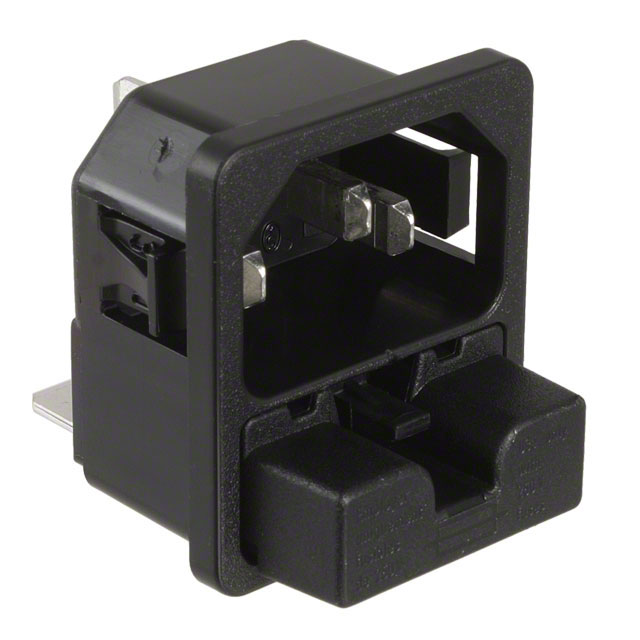

    # 产品介绍:Schurter IEC Appliance Inlet C14带熔断器模块

    产品简介


    Schurter的IEC Appliance Inlet C14带熔断器模块是一种适用于家用电器和其他类似设备的标准输入模块。该模块集成了一个IEC C14连接器和一个2极熔断器支架,以实现增强的安全保护。它适用于一类保护(Protection class I)的电器,并符合IEC 60335-1标准,特别是在无人值守操作中的要求。此模块可从前侧或后侧进行螺丝安装,也可以通过快速连接端子或焊接端子连接到电路板上。

    技术参数


    - 额定电流/电压:IEC标准下为10A / 250VAC;UL/CSA标准下为10A / 250VAC
    - 频率:IEC标准下为50Hz;UL标准下为60Hz
    - 介电强度:线-中性之间 > 2kVAC;线-中性-接地之间 > 2kVAC(1分钟/50Hz)
    - 允许工作温度:-25°C至70°C
    - 防护等级(从前面板):IP40(符合IEC 60529标准)
    - 安装孔径:最大R3,螺丝孔最大直径3mm
    - 额定功率接受度:在Ta 23°C时为1.6W;随着温度升高,功率接受度需参考降额曲线

    产品特点和优势


    - 该模块所有单个组件已经预接线,简化了装配过程。
    - 带有一个符合IEC 60127-6标准的双极熔断器支架,用于安装5 x 20mm的熔丝,提供额外的安全保障。
    - 可从前部或后部通过螺丝固定,或通过插拔式安装在面板上,安装方式灵活多样。
    - 模块符合多项国际安全标准,如CE、RoHS、REACH等,确保产品的全球适用性。

    应用案例和使用建议


    应用案例
    该模块广泛应用于家用电器、办公设备以及工业控制设备等。例如,在烤箱、冰箱和洗衣机中作为标准电源输入接口,确保设备在无人看管的情况下也能安全运行。
    使用建议
    - 在高温环境下使用时,请参考降额曲线来确定实际可用功率。
    - 更换熔丝时,需要先拆卸插头,以确保更换过程的安全性。
    - 确保正确选择安装尺寸和类型,以适应不同厚度的面板。

    兼容性和支持


    - 该模块适用于不同的安装方式,包括螺丝安装和插拔式安装,且可提供多种接线端子选项(焊锡端子和快速连接端子)。
    - 供应商Schurter提供详尽的技术支持和售后服务,涵盖产品咨询、定制需求以及现场技术支持等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔丝频繁熔断 | 检查负载是否超出额定值,或考虑增加额定更高的熔丝。 |
    | 插头无法完全插入 | 检查插座内部是否有异物阻塞,或者考虑清洁接触点。 |
    | 设备无法正常通电 | 检查所有连接是否稳固,包括熔丝、端子和线路连接。 |

    总结和推荐


    综上所述,Schurter的IEC Appliance Inlet C14带熔断器模块是一个安全可靠的产品,适用于各类家用电器和工业设备。该产品不仅在设计上充分考虑了安全性和易用性,而且通过多种认证确保了全球市场的适用性。因此,强烈推荐这一模块作为各种电器的首选电源输入解决方案。

6220.5330参数

参数
长*宽*高 30mm(长度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

6220.5330厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

6220.5330数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 6220.5330 6220.5330数据手册

6220.5330封装设计

查看详情并下载
Symbol
Footprint
3D Model
