6200.4230

厂牌: SCHURTER
产品描述:
供应商型号: REB-PROT1183
供应商: 海外现货
标准整包数: 50

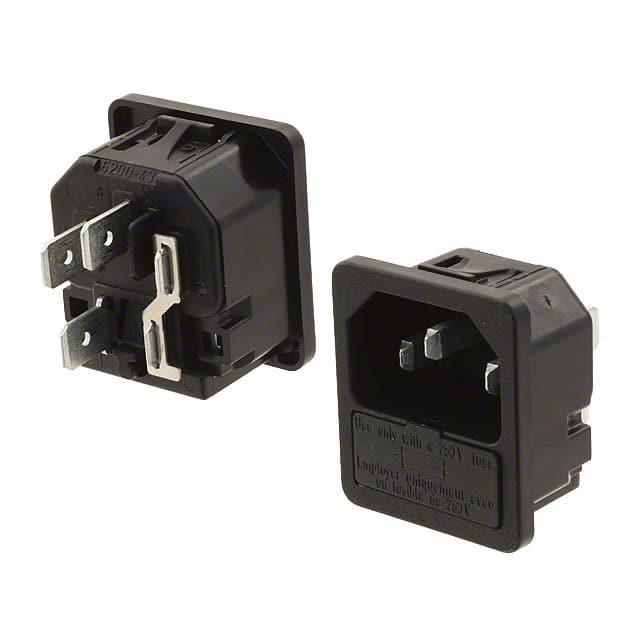

SCHURTER 电源接入连接器 - 输入/输出/模块 6200.4230

6200.4230概述

    电子元器件产品技术手册:面板安装电源输入模块(无滤波器)

    1. 产品简介


    本技术手册介绍的产品是Schurter公司的面板安装电源输入模块(型号:6200)。该模块主要用于工业环境,符合国际标准,适合在电气设备中使用。产品的主要特点包括:具有1极熔断器保护,具备温度等级70°C,适用于设备保护等级I(符合IEC 61140标准)。

    2. 技术参数


    - 额定电流/电压: IEC 10A / 250VAC (50Hz), UL/CSA 10A / 250VAC (60Hz)
    - 绝缘强度:
    - L-N之间 > 2kVAC (1分钟/50Hz)
    - L/N-PE之间 > 2kVAC (1分钟/50Hz)
    - 工作温度范围: -25°C 到 70°C
    - 防护等级:
    - 面板正面IP40 (符合IEC 60529标准)
    - 适用于保护等级I的电器设备 (符合IEC 61140标准)
    - 材料:
    - 机壳材质: 聚合物,黑色,UL 94V-0等级
    - 连接终端:
    - 焊接端子或快速连接终端,镀锡
    - 适用设备: 符合IEC/UL 60950标准的设备

    3. 产品特点和优势


    - 熔断器保护: 集成了1极熔断器保护,保障安全可靠。
    - V-Lock系统: 配备插头锁定机制,有效防止意外拔出,增强安全性。
    - 宽温范围: 工作温度范围从-25°C到70°C,适应各种恶劣环境。
    - 快速连接: 可选焊接端子或快速连接终端,安装方便快捷。
    - 认证合规: 符合多国安全标准,如VDE、UL、CCC、CE、RoHS、China RoHS等。

    4. 应用案例和使用建议


    - 家用电器: 用于无监控使用的家用电器,符合IEC 60335-1标准。
    - 商用设备: 广泛应用于办公自动化、医疗设备等领域,满足信息科技设备安全要求 (IEC 60950)。
    - 使用建议: 在高环境温度下使用时,应参照降额曲线确定允许的功率负载,以确保设备安全运行。

    5. 兼容性和支持


    - 兼容性: 可与IEC C13接口的其他电器连接,实现模块化安装。
    - 技术支持: 厂商提供详细的安装指南和技术文档,有助于用户高效安装和维护。

    6. 常见问题与解决方案


    - 问题1: 插头如何固定在面板上?
    - 解决方案: 可选择螺丝安装或卡扣安装方式,具体根据应用需求选择合适的方式。
    - 问题2: 如何更换熔断器?
    - 解决方案: 需要拆卸电源输入模块并移除插头,然后进行熔断器更换操作。

    7. 总结和推荐


    这款面板安装电源输入模块凭借其安全可靠的熔断器保护机制、宽广的工作温度范围以及出色的认证合规性,适用于多种工业和商业设备。其便捷的快速连接终端设计和全面的技术支持使得安装和维护更加简单。总体来看,这是一款值得推荐的高性能电子元器件产品,适用于需要高安全标准的应用场合。

6200.4230参数

参数
长*宽*高 30mm(长度)*28.5mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

6200.4230厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

6200.4230数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 6200.4230 6200.4230数据手册

6200.4230封装设计

查看详情并下载
Symbol
Footprint
3D Model
