3101.0225

产品分类: 断路器
厂牌: SCHURTER
产品描述: 1 无 16A 面板安装 38.5mm(长度)
供应商型号: R-FUSE10831
供应商: 海外现货
标准整包数: 100
SCHURTER 断路器 3101.0225

3101.0225概述

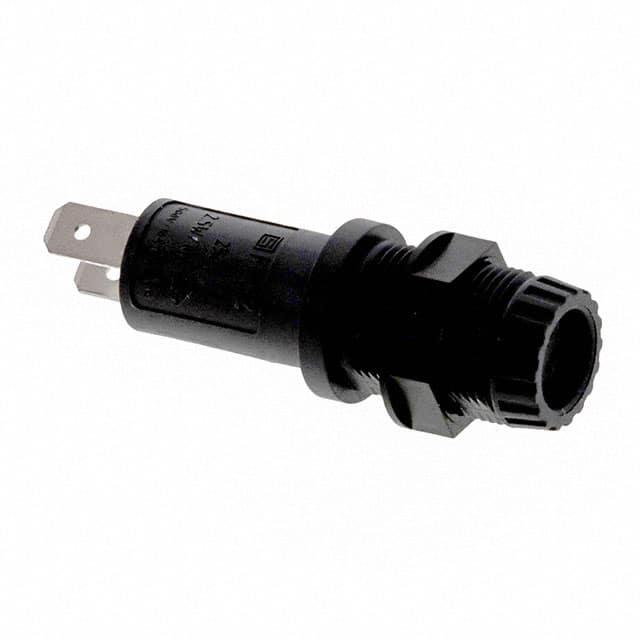

    舒尔特尔熔断器底座(FPG2)技术手册

    产品简介


    舒尔特尔(SCHURTER)公司的FPG2是一款专为电路保护设计的防震型熔断器底座。它主要用于家用电器和医疗设备等场合,具有紧凑的设计、后侧安装、IP 40/IP 67防护等级等特点。该底座支持5 x 20毫米的熔丝,能够满足高达250VAC(VDE标准)和500V(UL/CSA标准)的工作电压需求。

    技术参数


    - 型号:FPG2
    - 额定电流:10A(VDE),16A(UL/CSA)
    - 额定功率接受度:IEC 2.5W / 10A @ 23°C
    - 防护等级:IP 40 / IP 67
    - 工作温度范围:-40°C至85°C
    - 安装方式:面板安装,后侧固定
    - 端子类型:焊接或快连式(4.8 x 0.5 mm)
    - 材料:插头部分采用黑色阻燃热塑性塑料(UL 94V-0级),接线端子部分采用镀锡铜合金
    - 认证标志:符合VDE、UL和KTL认证标准

    产品特点和优势


    FPG2熔断器底座具备以下显著优势:
    - 紧凑设计:占用空间小,适用于空间有限的应用场合。
    - 高防护等级:提供IP 40和IP 67两种防护等级,可在恶劣环境中稳定工作。
    - 后侧安装:方便安装和更换熔丝,提高操作安全性。
    - 多种配置:提供带有指抓功能和不同端子类型的多个变体,适应不同应用需求。

    应用案例和使用建议


    - 家用电器:适合电饭煲、洗衣机等家用电器,提供过载保护。
    - 医疗设备:适合需要高可靠性的医疗设备,确保设备运行安全。
    使用建议:
    - 在安装过程中,确保所有连接点牢固无松动,避免接触不良导致过热。
    - 定期检查熔丝状态,及时更换已熔断的熔丝以保持设备正常运行。
    - 避免在高温环境下长时间暴露,以免影响产品寿命。

    兼容性和支持


    FPG2熔断器底座兼容各种家用和医疗设备,可根据具体应用需求选择合适的型号。厂商提供了详尽的技术文档和售后服务,确保用户在使用过程中获得必要的技术支持。

    常见问题与解决方案


    - 问题1:如何确定所需的熔丝类型?
    - 解决方案:根据设备的额定电流和预期工作环境选择合适的熔丝。通常可以在设备的用户手册中找到推荐的熔丝类型。

    - 问题2:如何正确安装FPG2熔断器底座?
    - 解决方案:按照产品说明书中的步骤进行安装。首先确保安装面清洁平整,然后通过螺丝将底座固定到面板上。最后连接熔丝并进行绝缘处理。

    总结和推荐


    舒尔特尔FPG2熔断器底座以其紧凑的设计、高防护等级和广泛的适用性,在家用电器和医疗设备等领域表现出色。其优秀的电气特性和可靠性使其成为众多设备的理想选择。综上所述,强烈推荐使用舒尔特尔FPG2熔断器底座。

3101.0225参数

参数
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 16A
极数 1
长*宽*高 38.5mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

3101.0225厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3101.0225数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 3101.0225 3101.0225数据手册

3101.0225封装设计

查看详情并下载
Symbol
Footprint
3D Model
