0031.1623

产品分类: 断路器
厂牌: SCHURTER
产品描述: 1 无 20A 面板安装 49mm(长度)*21.9mm(高度)
供应商型号: BN-0031.1623
供应商: 海外现货
标准整包数: 1
SCHURTER 断路器 0031.1623

0031.1623概述

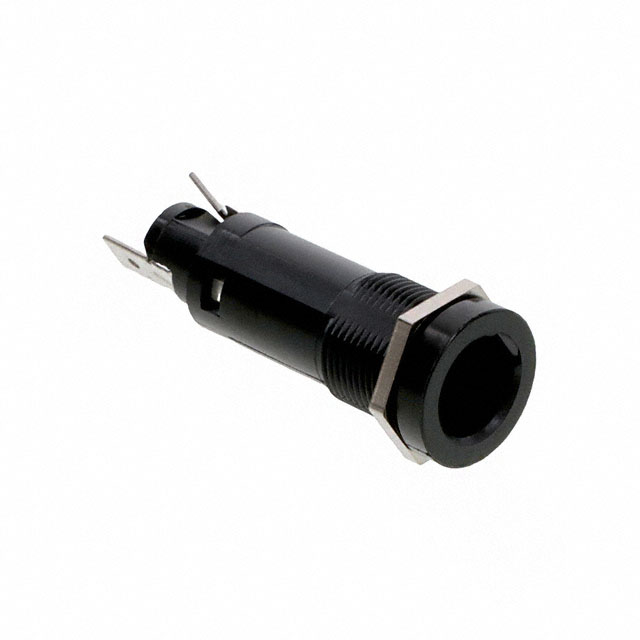

    Schurter FEC Fuseholder 技术手册

    1. 产品简介


    Schurter FEC 是一款用于电路保护的保险丝夹持器,适用于5x20mm和6.3x32mm两种尺寸的保险丝。该产品主要用于工业环境中,提供安全可靠的电路保护。其主要功能包括:
    - 保护电路免受过载和短路损坏
    - 提供不同类型的端子连接方式(焊接和快速连接)
    - 适用于多种电压和电流等级的应用
    应用领域广泛,特别适用于三相供电系统(400VAC)的设备。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 500VAC (VDE), 600VAC/DC (UL/CSA) |
    | 额定电流 | 10A (VDE), 20A (UL/CSA) |
    | 额定功率接受度 | 4W / 10A @ Ta 23°C (6.3x32mm),3.2W / 10A (5x20mm) |
    | 保护等级 | IP40 |
    | 工作温度范围 | -40°C 至 85°C |
    | 材料 | 端子:铜合金,镀锡;插座:热塑性塑料 |
    | 重量 | 9g / 5.36g |
    | 绝缘电阻 | > 10MΩ (500VDC, 1分钟) |
    | 耐压强度 | > 3kV (50Hz, 1分钟) |
    | 脉冲耐压强度 | > 4kV (50Hz, 1分钟) |

    3. 产品特点和优势


    Schurter FEC 系列保险丝夹持器具有以下显著特点和优势:
    - 安全设计:具备防触电功能,通过 VDE 和 UL/CSA 认证。
    - 高可靠性:额定电流和电压范围广,适用于多种应用环境。
    - 耐用性:采用铜合金端子和热塑性塑料插座,确保长期使用稳定性。
    - 易于安装:提供多种安装方式和接线选项,方便快捷。
    这些特点使其在工业环境中具有较高的市场竞争力和广泛应用前景。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛应用于三相供电系统(400VAC),例如工业自动化设备、电力转换系统等。
    - 使用建议:
    - 在高温环境下使用时,注意保险丝的降额曲线,以确保安全运行。
    - 定期检查保险丝状态,及时更换损坏或失效的保险丝。
    - 在潮湿或多尘环境中使用时,应采取额外的防护措施。

    5. 兼容性和支持


    - 兼容性:该产品与多种标准的5x20mm和6.3x32mm保险丝兼容。
    - 支持:Schurter 提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中保险丝夹持不牢固 | 检查安装孔是否对准,确保固定螺母拧紧至规定扭矩(最大1.2Nm)。 |
    | 保险丝频繁烧断 | 检查电路是否存在短路或过载情况,调整电路负载。 |
    | 保险丝夹持器出现发热现象 | 检查接线是否松动,确保接触良好。 |

    7. 总结和推荐


    综上所述,Schurter FEC 系列保险丝夹持器是一款高性能、高可靠性的电路保护产品。其安全设计、广泛的适用范围和良好的市场口碑使其成为工业应用的理想选择。强烈推荐在需要高可靠性电路保护的应用场景中使用该产品。

0031.1623参数

参数
照明
断路器类型 -
执行器类型 -
额定电流 20A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
长*宽*高 49mm(长度)*21.9mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

0031.1623厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0031.1623数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 0031.1623 0031.1623数据手册

0031.1623封装设计

查看详情并下载
Symbol
Footprint
3D Model
