3101.0325

产品分类: 断路器
厂牌: SCHURTER
产品描述: 1 无 16A 面板安装 38.5mm(长度)
供应商型号: 3101.0325
供应商: TME
标准整包数: 1

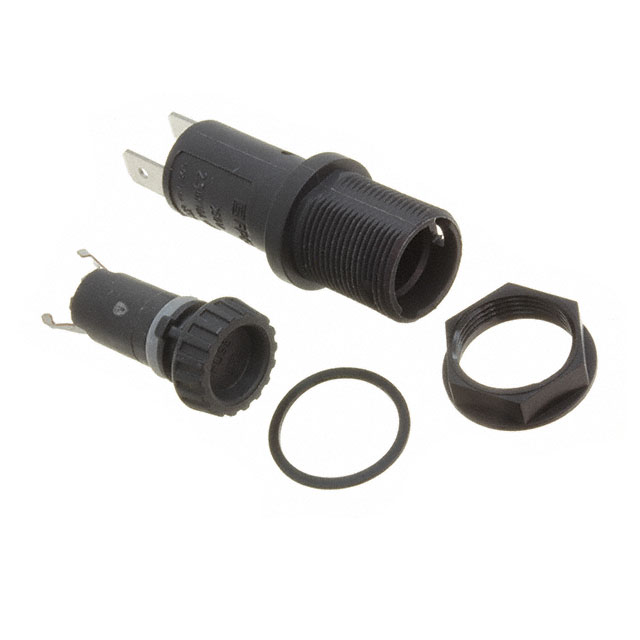

SCHURTER 断路器 3101.0325

3101.0325概述

    融断器安装座(型号:FPG2)技术手册

    产品简介


    Schurter公司生产的型号为FPG2的融断器安装座是一款安全型的小型熔断器安装座,适用于5 x 20 mm规格的熔丝。其紧凑设计允许从后侧进行安装,具有IP 40 / IP 67级别的防护能力,符合IEC 60335-1标准。广泛应用于家用电器和医疗设备等领域。

    技术参数


    - 电路保护类别: PC2
    - 适用熔丝规格: 5 x 20 mm
    - 安装方式: 面板安装(后侧)
    - 连接方式: 带固定螺母或快速接线端子(4.8 x 0.5 mm)
    - 额定电压:
    - VDE: 250VAC
    - UL/CSA: 500V
    - 额定电流:
    - VDE: 10A
    - UL/CSA: 16A
    - 额定功率接受度:
    - IEC: 2.5W / 10A @ 23°C
    - 环境温度范围: -40°C 至 85°C
    - 防护等级: IP 40 / IP 67
    - 材料:
    - 插座: 黑色热塑性塑料(UL 94V-0)
    - 端子: 锡镀铜合金
    - 重量: 6.01 g
    - 储存条件: 0°C 至 60°C,最大相对湿度70%

    产品特点和优势


    - 紧凑设计:小巧轻便,占用空间小。
    - 后侧安装:方便布线,避免前侧安装可能带来的安全隐患。
    - 高防护等级:提供IP 40和IP 67双重防护,适用于多种恶劣环境。
    - 适用范围广:适用于家用电器和医疗设备,可靠性高。

    应用案例和使用建议


    应用案例:以家用空气净化器为例,FPG2融断器安装座用于保护电源电路免受过载和短路的影响。其防护等级使设备在潮湿环境中仍能正常工作。
    使用建议:
    - 安装时请确保固定螺母扭矩不超过1.2Nm。
    - 在接线过程中,请遵循制造商提供的焊接方法,以确保良好的电连接。

    兼容性和支持


    - 兼容性: 适用于5 x 20 mm熔丝的安装,可选择固定螺母或快速接线端子连接方式。
    - 认证与合规:
    - VDE认证号: 127216
    - UL认证文件号: E39328
    - 符合IEC 60950-1、IEC 60335-1等标准
    - 制造商支持: Schurter提供全面的技术支持和售后服务,确保用户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 问题: 如何正确安装FPG2?
    - 解决办法: 按照手册中的安装步骤操作,确保固定螺母扭矩不超过1.2Nm。

    2. 问题: 需要多少环境温度才能影响其性能?
    - 解决办法: 通过查看手册中的降额曲线来确定在不同环境温度下的性能表现。
    3. 问题: 该产品是否需要特殊维护?
    - 解决办法: 不需要特殊维护,定期检查即可保证其正常工作。

    总结和推荐


    FPG2融断器安装座以其紧凑的设计、优异的防护能力和广泛的适用范围,在家用电器和医疗设备中有着出色的表现。无论是从产品的耐用性还是操作安全性来看,这款产品都值得推荐。对于需要可靠电路保护的应用场合,FPG2无疑是一个理想的选择。

3101.0325参数

参数
执行器类型 -
额定电流 16A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
长*宽*高 38.5mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

3101.0325厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3101.0325数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 3101.0325 3101.0325数据手册

3101.0325封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.495 ¥ 34.5774
20+ $ 3.204 ¥ 29.7812
50+ $ 2.856 ¥ 25.4405
100+ $ 2.496 ¥ 22.2336
库存: 187
起订量: 13 增量: 0
交货地:
最小起订量为:5
合计: ¥ 172.88
