4411.0010

产品分类: 断路器
厂牌: SCHURTER
产品描述: 28V 277V 1 无 20A 自动复位 面板安装
供应商型号: BN-4411.0010
供应商: 海外现货
标准整包数: 1

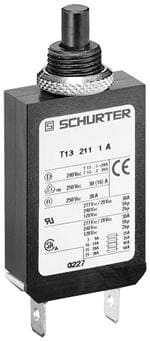

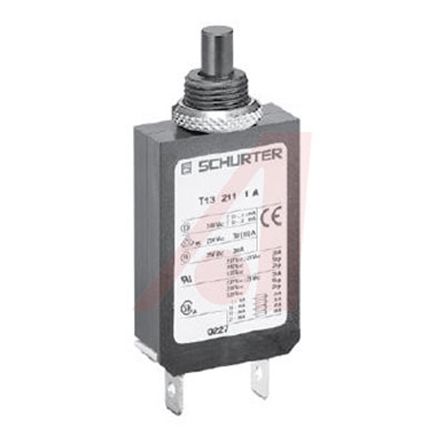

SCHURTER 断路器 4411.0010

4411.0010概述

    电子元器件产品技术手册
    本文将详细解读一款热保护电路断路器(T13-211)的技术参数及应用特性,旨在帮助用户了解其在各种应用场景下的表现。

    1. 产品简介


    该电路断路器是专为电源设备、不间断电源系统、电动工具及家用电器设计的。它具有紧凑设计、高过载保护能力和多样化的安装选项等特点。具体参数如下:
    - 类型:热断路器
    - 极数:单极
    - 复位类型:手动复位
    - 接线方式:快速连接端子(6.3 x 0.8 mm)

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压AC | 240/277 V (50/60 Hz) |
    | 额定电压DC | 28 V |
    | 额定电流范围AC | 0.05 - 30 A |
    | 条件短路容量(IEC) | PC1, AC 240 V: 1 kA |
    | 短路容量Icn | In < 7 A/240 VAC: 8 x In |
    In ≥ 7 A/240 VAC: 400 A |
    AC/DC 28 V: 400 A |
    | 防护等级 | 前面IP 40 (根据IEC 60529) |
    | 绝缘强度 | 50 Hz: 1.5 kV |
    冲击: 1.2/50 μs: > 2.5 kV |
    | 绝缘电阻 | 500 VDC: > 100 MΩ |
    | 循环寿命 | 典型值: 2 x Ir: 3000次 |
    | 过载容量 | IEC: 最小40次 |
    UL / CSA: 最小50次 |
    | 工作温度范围 | -5°C 至 60°C |

    3. 产品特点和优势


    - 紧凑设计:节省空间,适合狭小安装环境。
    - 正向断开释放机制:确保安全可靠的断电操作。
    - 不同安装可能性:可以适应多种安装需求,如嵌入式或面板安装。
    - 多电流配置选项:提供广泛的工作电流范围,满足不同负载需求。

    4. 应用案例和使用建议


    这款电路断路器适用于多种电源管理和安全保护场景。例如,在不间断电源系统中,它可以有效防止因过载或短路导致的系统损坏。在电动工具方面,它能在工具发生异常时迅速切断电源,避免意外事故的发生。建议在使用时:
    - 确保接线正确且牢固,以确保断路器的功能正常。
    - 在高振动或冲击环境下,可能需要额外的固定措施来保持断路器的稳定性。

    5. 兼容性和支持


    该产品与市面上的主流设备和其他电子元件兼容良好。Schurter公司提供了详尽的支持文档和测试报告,包括UL、CSA和CQC认证,确保产品的质量和可靠性。此外,制造商还提供了在线技术支持和客户咨询渠道,方便用户获取更多信息和帮助。

    6. 常见问题与解决方案


    1. Q:如何确定合适的电流额定值?
    - A:根据实际负载需求选择合适电流额定值,可以通过图表参考工作温度对电流额定值的影响。
    2. Q:如何判断断路器是否正常工作?
    - A:通过观察复位按钮的状态和操作频率,如果频繁跳闸可能需要检查负载情况或重新设定电流阈值。

    7. 总结和推荐


    总的来说,T13-211是一款集高可靠性与易用性于一体的热断路器,适用于各类电力设备和家庭电器的安全保护。其紧凑的设计、广泛的电流范围以及丰富的安装选项使其在市场上具有很强的竞争优势。强烈推荐该产品给那些需要高效安全保护的电源管理和控制系统。

4411.0010参数

参数
额定电压-DC 28V
照明电压-标称值 -
照明
断路器类型 -
执行器类型 自动复位
额定电流 20A
极数 1
额定电压-AC 277V
安装方式 面板安装
包装方式 散装

4411.0010厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4411.0010数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 4411.0010 4411.0010数据手册

4411.0010封装设计

查看详情并下载
Symbol
Footprint
3D Model
