4404.0006

产品分类: 断路器
厂牌: SCHURTER
产品描述: Schurter 热磁断路器, 16A, 1 极
供应商型号: 1737872
供应商: 海外现货
标准整包数: 100

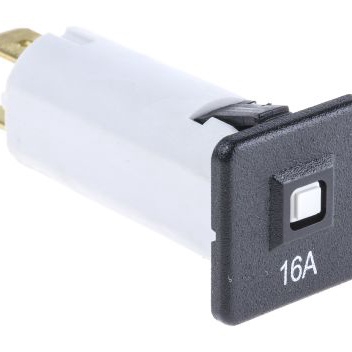

SCHURTER 断路器 4404.0006

4404.0006概述

    电子元器件产品技术手册:Schurter T9-611 断路器

    1. 产品简介


    Schurter T9-611 断路器是一种专门用于设备的热断路器,属于快速连接型,采用快插式设计,单极结构。这款断路器可以通过正面安装(适用于0.8至2.0毫米厚的面板),并提供升高的防火等级选项。Schurter T9-611 断路器的独特之处在于它具有复位型和循环跳闸释放功能,设计紧凑,可以灵活安装。它广泛应用于电源、不间断电源、电动工具、工业设备、暖通空调和家用电器等领域。

    2. 技术参数


    - 额定电压
    - 交流 240 VAC
    - 直流 48 VDC / 32 VDC
    - 额定电流
    - 3 A 至 16 A
    - 瞬态短路能力
    - IEC: Inc, PC1, 交流 240 V: 2 kA
    - UL/CSA: SC, 交流 240 V 直流 48 V/32 V: 2 kA, C1
    - 防护等级
    - 正面 IP40
    - 使用寿命
    - 最低要求:IEC, 200% Ir, cos φ 0.6: 最少 50 次开关操作
    - 典型值:3-8 A: 150% Ir, cos φ 0.9: 2500 次开关操作;10-16 A: 150% Ir, cos φ 0.9: 6000 次开关操作
    - 绝缘性能
    - 耐压强度:1500 VAC
    - 绝缘电阻:500 VDC > 1000 MΩ
    - 温度范围
    - 3 A: -5°C 至 60°C
    - 4 A: -5°C 至 50°C
    - 5-16 A: -5°C 至 60°C
    - 重量
    - 9-13 克

    3. 产品特点和优势


    - 复位型:能够手动或自动复位,确保电路安全。
    - 循环跳闸释放:即使电路持续过载也能可靠切断,提高安全性。
    - 紧凑设计:占用空间小,便于安装。
    - 不同安装方式:可从前侧安装,适用于各种厚度的面板。

    4. 应用案例和使用建议


    Schurter T9-611 断路器广泛应用于多种设备中,如电源、不间断电源、电动工具、工业设备、暖通空调和家用电器。在具体应用时,用户可以根据自身设备的电流需求选择合适的电流等级。为了更好地发挥其性能,建议在安装前仔细检查环境温度,并根据表格提供的校正因子调整电流设置。此外,定期维护和检测是保证断路器正常工作的关键。

    5. 兼容性和支持


    Schurter T9-611 断路器符合多项国际标准,包括IEC 60934、UL 1077、CSA C22.2 No. 235 和 GB 17701。这些认证确保了其在各类应用中的兼容性和可靠性。制造商提供了全面的技术支持和维护服务,用户可以通过访问制造商网站实时查询库存情况,以确保获得最新的技术支持。

    6. 常见问题与解决方案


    - 问题:安装过程中断路器无法正确固定。
    - 解决方案:请检查面板厚度是否符合安装要求(0.8-2.0 毫米),并确认安装方向无误。
    - 问题:断路器频繁跳闸。
    - 解决方案:检查负载电流是否超过断路器的额定电流,同时确认环境温度未超出规定的温度范围。
    - 问题:接线端子松动。
    - 解决方案:请确保接线端子连接牢固,并根据产品手册中的指导进行正确接线。

    7. 总结和推荐


    综上所述,Schurter T9-611 断路器是一款高效、可靠的电子保护装置,适用于多种设备和应用场景。其独特的设计和严格的质量控制确保了其在工业和家用电器中的广泛应用。我们强烈推荐使用此产品,特别是在需要高可靠性和安全性的重要场合。用户在使用前应详细阅读技术手册,并遵循相关安装和维护指南。

4404.0006参数

参数
照明
断路器类型 热敏式
执行器类型 按下重置
额定电流 16A
极数 1
额定电压-AC 240V
额定电压-DC 32V
照明电压-标称值 -
长*宽*高 34mm(长度)*19mm(宽度)
安装方式 面板安装
零件状态 在售
包装方式 盒装

4404.0006厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4404.0006数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 4404.0006 4404.0006数据手册

4404.0006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 19.7994
200+ ¥ 19.4032
400+ ¥ 19.0155
库存: 288
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1979.94
