4404.0097

产品分类: 断路器
厂牌: SCHURTER

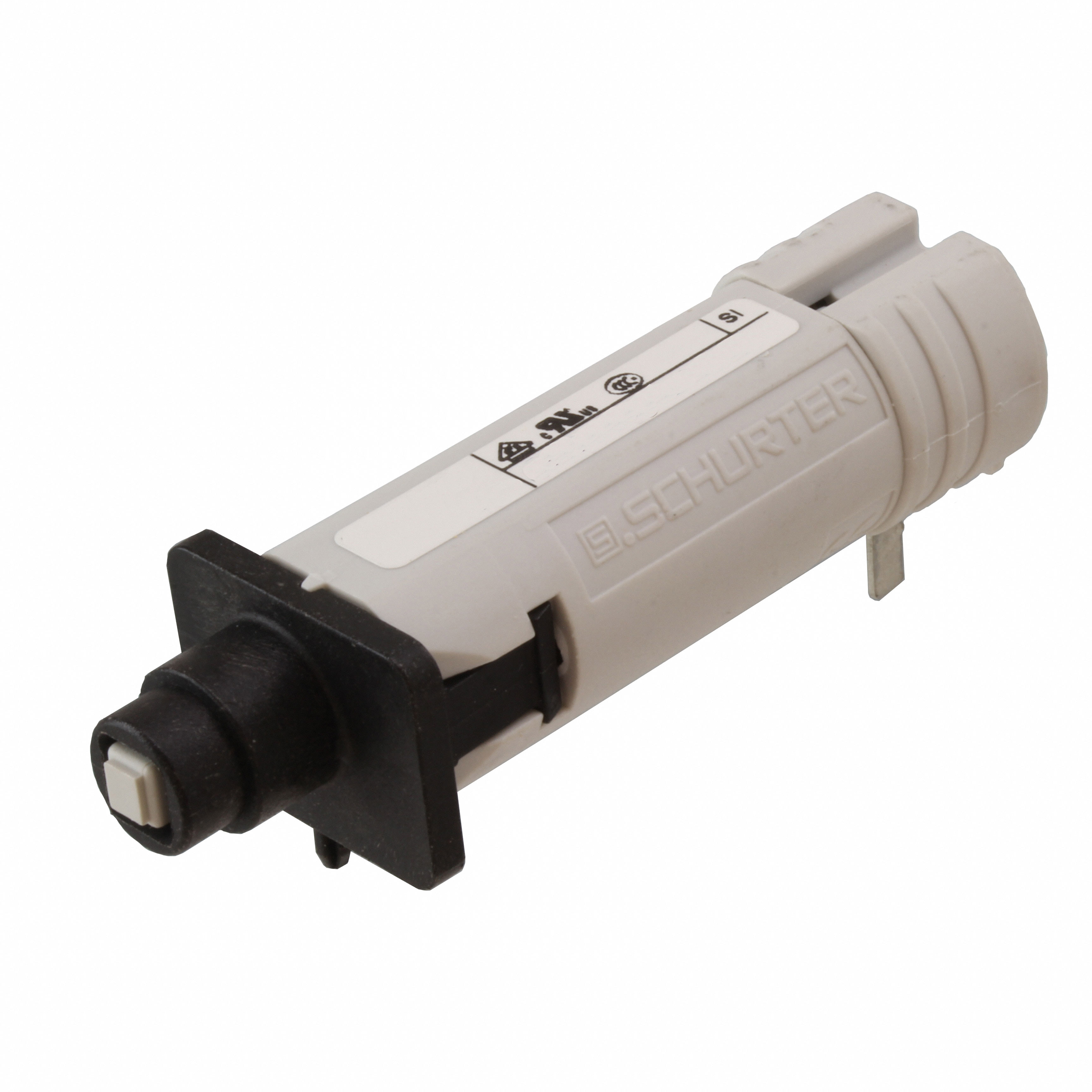

产品描述: Schurter 热断路器, T9 系列, 4A, 1 极
供应商型号: 4404.0097
供应商: Master
标准整包数: 9
SCHURTER 断路器 4404.0097

4404.0097概述


    产品简介


    电路保护断路器(CBE)
    电路保护断路器(Circuit Breakers for Equipment,简称CBE)是一种用于保护电机和变压器免受电气过载的装置。这类断路器通常采用双金属片作为过载保护机制,当电流过大时会通过双金属片的热变形触发跳闸。CBE 主要应用于工业和家用电器中,特别是在需要保护电机和变压器的应用场景下。

    技术参数


    - 额定电流范围: 5A 至 16A
    - 参考环境温度: +23°C
    - 过载能力: 最大瞬时电流为额定电流的1.35倍,最大运行电流为额定电流的1.05倍
    - 保护特性: 长期在105%的额定电流下不会跳闸;在132%的额定电流下一小时内必须跳闸
    - 典型时间-电流特性: 见图5
    - 操作环境温度范围: 适用于较宽泛的环境温度变化

    产品特点和优势


    - 抗冲击电流敏感度低: CBE对启动电机和变压器时产生的瞬态电流不敏感,从而避免了不必要的跳闸。
    - 灵活的额定电流选择: 可以根据具体应用中的负载情况进行调整,以适应不同的工况需求。
    - 准确保护: 能够根据负载的变化进行准确的过载保护,防止因过载导致的设备损坏。

    应用案例和使用建议


    电动工具:例如圆锯,在启动时会产生瞬时高电流,但在运行期间电流则相对稳定。为了确保电路安全,建议选择具有较高额定电流且能够承受瞬时冲击电流的断路器。同时,建议针对具体应用场景进行测试和验证。
    频繁启动设备:如自动喂料机,因为设备频繁启动并只有短时间的停机冷却,因此建议选择适合频繁启动的断路器型号,并确保足够的冷却时间以避免过早跳闸。
    常温操作设备:对于工作环境温度较为稳定的设备,如通风扇,可以通过简单的额定电流设置来实现可靠的保护。
    复杂负载设备:如花园碎草机,由于其负载条件多变,需要特别注意选择能够适应不同负载情况的断路器。

    兼容性和支持


    CBE 断路器的设计使其与各类电机和变压器兼容。如果在安装过程中遇到任何问题,Schurter公司提供全面的技术支持和售后服务,包括产品手册、安装指南和故障排查文档。

    常见问题与解决方案


    1. 问题:在频繁启动和停止的环境中,断路器容易跳闸。
    - 解决方案:可以选择额定电流略高于实际负载的断路器,并确保有足够的冷却时间。

    2. 问题:在高温环境下断路器提前跳闸。
    - 解决方案:需根据环境温度对额定电流进行校正,选择合适的断路器型号。

    3. 问题:负载变化较大,造成不必要的跳闸。
    - 解决方案:选择具备自适应功能的断路器,并在实际应用场景中进行多次测试验证。

    总结和推荐


    总体而言,Schurter公司的电路保护断路器具有良好的抗冲击电流能力和精准的保护特性,适合在多种应用场景中使用。在选择断路器时,需充分考虑负载特性及环境因素,以确保最佳保护效果。我们强烈推荐该产品给那些需要可靠电气保护的用户。

4404.0097参数

参数
执行器类型 按下重置
额定电流 4A
极数 1
额定电压-AC 240V
额定电压-DC 48V
照明电压-标称值 -
照明
断路器类型 热敏式
长*宽*高 47.3mm(长度)*19mm(宽度)
安装方式 通孔安装
包装方式 散装

4404.0097厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4404.0097数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 4404.0097 4404.0097数据手册

4404.0097封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.45 ¥ 29.2215
10+ $ 2.921 ¥ 24.7409
50+ $ 2.5833 ¥ 21.4791
300+ $ 2.4062 ¥ 19.996
500+ $ 2.2999 ¥ 18.8339
1000+ $ 2.2472 ¥ 18.4019
2500+ $ 2.1944 ¥ 17.97
5000+ $ 2.1944 ¥ 17.97
库存: 9
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.22
