首页  >  产品百科  >  4404.0103

4404.0103

产品分类: 断路器
厂牌: SCHURTER

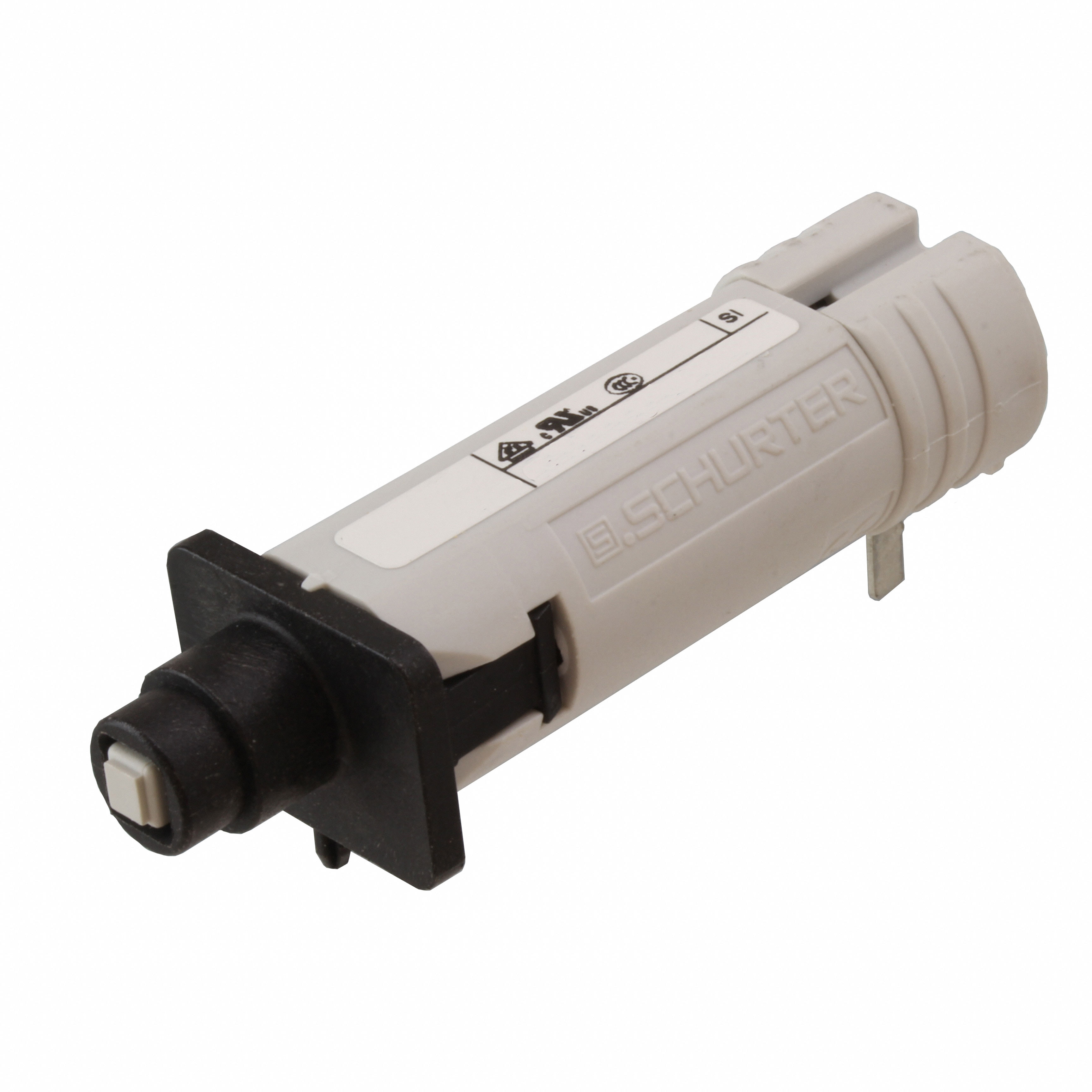

产品描述: Schurter 热断路器, T9 系列, 12A, 1 极
供应商型号: 486-3055-ND
供应商:
标准整包数: 1
SCHURTER 断路器 4404.0103

4404.0103概述

    # 热式电路断路器(CBE)选型指南

    1. 产品简介


    热式电路断路器(Circuit Breakers for Equipment, CBE)是用于保护电机和变压器免受电过载影响的重要元件。其核心通过双金属片的弯曲来实现电流过载保护,这种弯曲取决于流经双金属片的电流大小产生的热量。CBE的主要功能是在设备发生过载时及时切断电路,防止设备因长时间过载而损坏。其应用领域广泛,包括但不限于电机保护、电源线路保护以及家用电器保护。

    2. 技术参数


    - 额定电流范围:4A至16A
    - 参考环境温度:+23°C
    - 瞬态电流承受能力:1.05倍额定电流持续至少1小时;1.32倍额定电流不超过1小时
    - 典型时间-电流曲线:如图5所示,CBE的脱扣时间与实际运行电流成反比关系

    3. 产品特点和优势


    热式CBE具有以下显著特点和优势:
    - 对启动时的大电流(如电机启动电流)不敏感,能够有效避免不必要的脱扣现象。
    - 脱扣特性可以精确调整以匹配不同负载的需求。
    - 可根据具体应用调整额定电流值,适应各种复杂的工作条件。
    - 具有高可靠性,在多种工作环境中表现出色。

    4. 应用案例和使用建议


    圆锯机案例
    在圆锯机操作过程中,启动瞬间会产生极大的电流波动,但持续时间很短。因此,为避免不必要的脱扣,推荐选择略高于电机额定电流的CBE。此外,还应注意负载电流的变化情况,例如木材种类、厚度及硬度对负载的影响,并确保电机在短暂过载后能充分冷却。
    喂料机案例
    对于频繁启停且冷却时间有限的应用(如喂料机),应优先考虑降低启动频率并延长每次运行时间,从而减少CBE的加热次数,避免因累积热量导致误动作。
    风扇案例
    风扇等恒定负载条件下,可以根据风扇的实际耗电量直接选择接近额定值的CBE型号。但同时需注意瞬态启动电流可能引发的误动作风险。
    花园粉碎机案例
    对于间歇性强、负载变化大的设备(如花园粉碎机),建议进行实际测试以确定最合适的CBE额定电流设置。这样既能保证设备得到充分保护,又能减少不必要的脱扣事件。

    5. 兼容性和支持


    Schurter公司提供的T9系列CBE产品以其良好的兼容性和广泛适用性著称,能够轻松集成到大多数现有系统中。公司提供详尽的技术文档和支持服务,帮助客户快速找到适合自己的解决方案。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | CBE频繁脱扣 | 检查负载电流是否超出推荐范围;若未超出,则可尝试提高CBE额定电流值。 |
    | 启动时出现异常高温 | 减少启动频率,增加每次运行时间;优化周围散热环境。 |
    | 瞬态电流导致误动作 | 调整CBE特性曲线至更宽范围,使其更好地适应瞬态电流变化。 |

    7. 总结和推荐


    热式CBE凭借其精准的脱扣特性、广泛的适用性以及强大的抗干扰能力,在众多领域展现出了卓越的表现。特别是针对电机保护等关键应用场景,推荐使用Schurter公司的T9系列CBE产品。如果您正在寻找一款高效可靠的电路保护装置,那么CBE将是您的理想之选!

4404.0103参数

参数
执行器类型 按下重置
额定电流 12A
极数 1
额定电压-AC 240V
额定电压-DC 48V
照明电压-标称值 -
照明
断路器类型 热敏式
长*宽*高 47.3mm(长度)*19mm(宽度)
安装方式 通孔安装
包装方式 散装

4404.0103厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4404.0103数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 4404.0103 4404.0103数据手册

4404.0103封装设计

查看详情并下载
Symbol
Footprint
3D Model
