4302.2141

厂牌: SCHURTER
产品描述: Power Entry Module Unfiltered M 3 POS 250VAC 10A Switch ST 1 Port
供应商型号: BN-4302.2141
供应商: 海外现货
标准整包数: 1
SCHURTER 电源接入连接器 - 输入/输出/模块 4302.2141

4302.2141概述


    产品简介

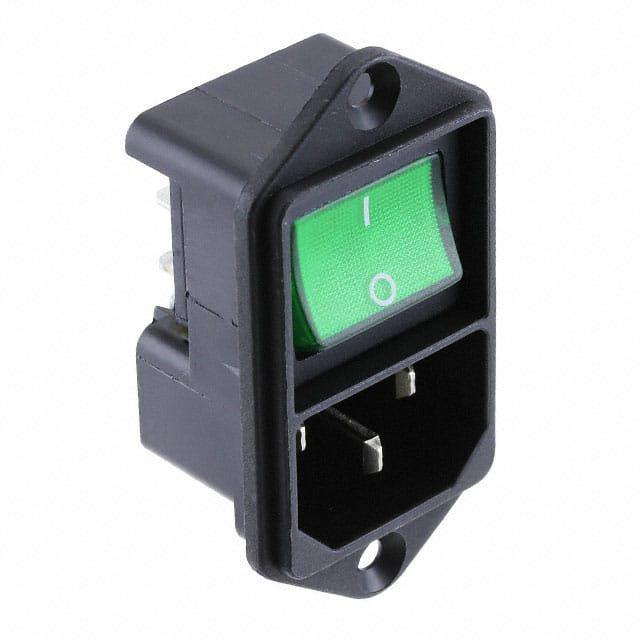

    Schurter公司的KEB2型电源输入模块(无滤波)是一款集成式的工业级连接器,专为家电和其他类似设备设计。该模块集成了IEC标准的C14插口和一个2极线开关,适用于保护等级为I的产品。KEB2可选择螺丝安装或快拆安装两种方式,方便在不同类型的面板上安装。其主要功能是为设备提供电源接入点,并具有过载保护功能。

    技术参数


    - 额定电流:IEC标准下10A / 250VAC;UL/CSA标准下15A / 250VAC
    - 频率:IEC标准下50Hz;UL/CSA标准下60Hz
    - 绝缘强度:L-N之间大于2.5kVAC;L/N-PE之间大于3kVAC(1分钟/50Hz)
    - 允许操作温度:-25°C至70°C
    - 防护等级:前面板防护等级为IP40,符合IEC 60529标准
    - 终端类型:快速连接终端,尺寸为4.8 x 0.8 mm
    - 面板厚度:螺丝安装最大厚度6mm;快拆安装厚度1.5mm/2mm/2.5mm
    - 材料:外壳为黑色热塑性材料,UL 94V-0级防火等级
    - 接口:符合IEC 60320-1标准的C14插头/插座,适用于低温条件,插针温度为70°C
    - 开关:非发光或发光的2极摇杆开关,符合IEC 61058-1标准

    产品特点和优势


    - 集成设计:KEB2将电源输入和开关功能集于一体,简化安装过程,减少布线复杂度。
    - 高可靠性:产品通过VDE、UL、CCC等多项国际认证,确保在各种工业环境下的可靠运行。
    - 适应性强:适用于各种保护等级为I的设备,支持多种电压和频率标准。
    - 易于维护:前后可拆卸的设计,方便更换和维修,提高设备的可用性。

    应用案例和使用建议


    KEB2电源输入模块广泛应用于各类家电设备、医疗设备、通讯设备等需要安全可靠电源接入的应用场景。例如,在制造某种特定型号的冰箱时,KEB2可以作为标准配置来简化生产流程。
    使用建议:
    1. 在安装前请确认面板的厚度是否符合要求。
    2. 建议在高温环境下使用时,注意温度限制,确保不会超过70°C。
    3. 使用前务必检查绝缘强度,确保不会发生短路或漏电现象。

    兼容性和支持


    KEB2电源输入模块与多种电器和设备兼容,适用于IEC 60320-1、UL 60320-1、CSA C22.2 no. 60320-1等多种标准的插头和插座。此外,Schurter公司提供详尽的技术支持和售后服务,确保客户能够获得及时有效的帮助。

    常见问题与解决方案


    - Q: KEB2模块在安装过程中如何防止损坏?
    A: 确保严格按照说明书进行安装,特别是在紧固螺丝时不要超过规定的扭矩值(最大0.5Nm),以避免损伤模块。

    - Q: 如何判断KEB2模块是否达到标准要求?
    A: 请查阅产品的CE、UKCA、RoHS等证书,或者参考相关的认证报告,以确认产品的合规性和安全性。

    - Q: KEB2模块是否有特殊的存储要求?
    A: 请将KEB2模块存放在干燥通风的地方,避免高温、潮湿和直接阳光照射,以延长其使用寿命。

    总结和推荐


    KEB2电源输入模块凭借其高可靠性、易安装和多功能特性,在多个工业领域中表现出色。该产品符合多项国际标准,通过了多项严格的测试和认证,适合用于各种需要安全可靠电源输入的场合。综上所述,我们强烈推荐使用Schurter公司的KEB2电源输入模块。

4302.2141参数

参数
长*宽*高 30mm(长度)*27.7mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

4302.2141厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4302.2141数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 4302.2141 4302.2141数据手册

4302.2141封装设计

查看详情并下载
Symbol
Footprint
3D Model
