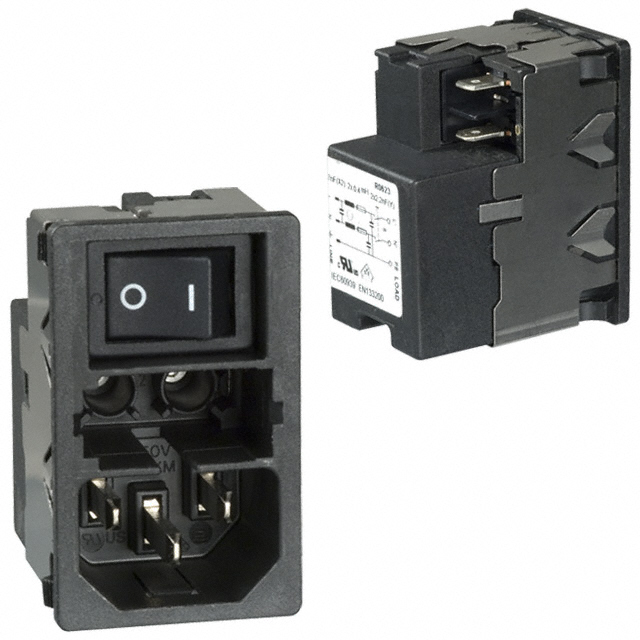

KMF1.1191.11

厂牌: SCHURTER
产品描述: Schurter C14IEC滤波插座, 额定电压250V 交流, 额定电流10A, 2 极开关, 嵌入式安装
供应商型号: AV-A-SRTKMF1119111
供应商: Avnet
标准整包数: 20
SCHURTER 电源接入连接器 - 输入/输出/模块 KMF1.1191.11

KMF1.1191.11概述


    产品简介


    Schurter KMF系列电源输入模块带滤波器是工业和医疗应用中的关键组件。该产品集成了IEC插座、保险丝座(可选单极或双极)、线开关(双极)和线滤波器,能够为各种设备提供全面的保护和过滤功能。这款模块支持保护等级I和II,非常适合用于家用电器、医疗设备以及IT基础设施等领域。

    技术参数


    - 额定电流:1A至10A @ 40°C时,250VAC;50/60Hz。
    - 泄漏电流:标准版本<0.5mA(250V/60Hz);医疗版<5µA(250V/60Hz)。
    - 绝缘强度:L-N间大于1.7kVDC;L/N-PE间大于2.7kVDC。
    - 允许操作温度:-25°C至85°C。
    - 防护等级:前侧IP40(根据IEC 60529)。
    - 终端类型:快速连接端子,尺寸为4.8 x 0.8mm。
    - 滤波器类型:标准和医疗版,通过IEC 60939, UL 1283, CSA C22.2 no. 8认证。
    - 寿命预期:MTBF > 1,800,000小时(根据MIL-HB-217F)。

    产品特点和优势


    紧凑设计:KMF系列是市场上最小巧的设计之一,适合空间受限的应用场景。
    创新型EMC屏蔽:采用灵活的钢段屏蔽,提供卓越的接触效果。
    易安装:采用从前部面板的快速卡扣式安装方式,安装简便灵活。
    安全等级:提供保护等级I和II两种版本,适用于不同类型的应用需求。

    应用案例和使用建议


    应用案例
    - 家用电器:例如微波炉、冰箱等,KMF系列可以有效抑制电磁干扰,提高安全性。
    - 医疗设备:例如医疗成像设备,符合IEC/UL 60601-1标准,确保高可靠性和低泄漏电流。
    - IT基础设施:服务器机房中的各类服务器和网络设备,KMF系列有助于减少电磁干扰对系统的影响。
    使用建议
    - 电源线选择:建议使用符合IEC 60320-1标准的电缆和插头,以确保与模块的良好兼容性。
    - 安装位置:安装时尽量远离可能产生强电磁干扰的其他设备,以提高滤波效果。

    兼容性和支持


    - 兼容性:与标准的IEC电缆和插头兼容,如C14/C18等。
    - 支持和服务:Schurter公司提供详尽的产品文档和技术支持服务,包括但不限于安装指南、维修手册和在线技术支持。

    常见问题与解决方案


    - 问题1:产品安装过程中,如何确保接地良好?
    - 解决方案:确保所有接地连接均按照制造商提供的安装指南进行正确安装,检查所有接地点的接触是否紧密且无氧化。

    - 问题2:产品在高温环境下运行时出现过热现象怎么办?
    - 解决方案:参考产品的降额曲线图(Derating Curve),调整负载以确保不超过产品的最大额定功率,或者选择更大规格的模块来应对更高的工作温度。

    总结和推荐


    总体而言,Schurter KMF系列电源输入模块带滤波器是一款设计精良、功能强大的产品,具有高度的可靠性和广泛的适用性。无论是家用电器还是医疗设备,亦或是IT基础设施,该产品都能发挥重要作用。其独特的设计、创新的技术和广泛的支持使其在市场上具备较强的竞争力。强烈推荐使用该产品以提升系统的整体性能和可靠性。

KMF1.1191.11参数

参数
长*宽*高 50mm*30.5mm*25.7mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

KMF1.1191.11厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

KMF1.1191.11数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER KMF1.1191.11 KMF1.1191.11数据手册
