4400.0073

产品分类: 断路器
厂牌: SCHURTER
产品描述: 48V 240V 1 11A 热敏式 按下重置 面板安装
供应商型号: T11-211-11A
供应商: TME
标准整包数: 1

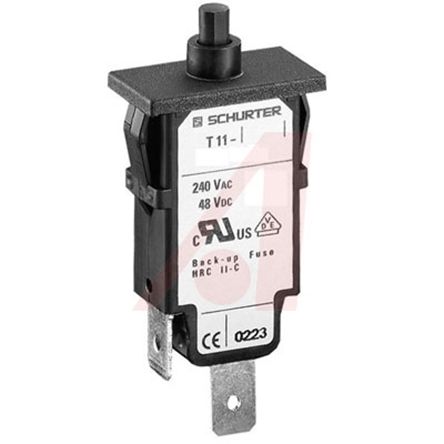

SCHURTER 断路器 4400.0073

4400.0073概述


    产品简介


    本产品是一款适用于设备的热断路器(T11-211),设计用于各类工业环境中的保护用途。它采用螺纹颈部设计,具有快速连接端子和复位功能,适用于各种电路保护需求。热断路器的主要功能是在过载或短路时自动切断电源,以保护电路和设备免受损坏。其应用领域广泛,包括电动工具、家用电器、电源适配器及工业设备等。

    技术参数


    - 额定电压:
    - 交流电压:240VAC
    - 直流电压:48VDC
    - 额定电流范围:
    - 交流:0.05 - 16A
    - 分断能力:
    - 额定分断电流:2kA(IncIEC: Inc, PC1, AC 240 V)
    - 短路容量:Icn(In < 6.5 A/240 VAC):8 x In;(In ≥ 6.5 A/240 VAC):96 A
    - 防护等级:
    - 前面板防护等级:IP40(符合IEC 60529标准)
    - 绝缘性能:
    - 绝缘强度:50Hz > 1.5kV;冲击:1.2/50 μs > 2.5kV
    - 绝缘电阻:500VDC > 100 MΩ
    - 耐久性:
    - 典型值:Ir x 2次 > 500次切换循环
    - 最低值:Ir x 2次,cos φ 0.6 > 50次切换循环
    - 过载能力:
    - IEC标准:≥ 40次过载(@ 6 x Ir, cos φ 0.6)
    - UL/CSA标准:≥ 50次过载(@ 1.5 x Ir, cos φ 0.75)
    - 操作温度范围:
    - -5°C 至 60°C
    - 振动和冲击抗性:
    - 振动:± 1.5 mm @ 10 - 60 Hz,5 G @ 60 - 500 Hz(符合IEC 60068-2-6, 测试Fc)
    - 冲击:100 G / 6ms(符合IEC 60068-2-27, 测试Ea)

    产品特点和优势


    该产品具备以下几个独特优势:
    1. 紧凑设计: 紧凑的尺寸使其易于安装于有限空间内。
    2. 正向释放功能: 在过载或短路情况下能够可靠地切断电源,确保安全性。
    3. 可选配盖: 提供额外的物理保护,防止意外触碰。
    4. 多种安装方式: 可根据具体应用选择合适的安装方法。
    这些特点使得该产品在市场上具备较强的竞争力,并在各种工业环境中得到广泛应用。

    应用案例和使用建议


    - 电动工具: 在电池驱动的电动工具中,当电流超过预设阈值时,热断路器可以迅速切断电源,防止工具过热导致的安全隐患。
    - 家用电器: 在一些大功率家用电器如电熨斗、微波炉等中,热断路器可以在异常电流出现时立即切断电源,保障家庭安全。
    - 电源适配器: 当电源适配器输出电流过大时,热断路器能迅速响应,避免烧坏电路板。
    使用建议:
    - 正确安装: 安装时需注意正确的接线顺序和终端连接方式,以确保产品的正常工作。
    - 定期检查: 在使用过程中,建议定期检查热断路器的工作状态,以保证其可靠性。
    - 适用环境: 在安装前需确认环境温度和湿度,确保产品能在指定条件下正常工作。

    兼容性和支持


    - 兼容性: 该产品支持多种电气特性和电气标准,适用于广泛的电路系统。
    - 支持和服务: SCHURTER公司提供全面的产品技术支持和售后服务,帮助用户解决各种问题。详细的使用说明和技术文档可在官方网站上查找。

    常见问题与解决方案


    1. 断路器频繁跳闸:
    - 解决方案:检查负载是否过载,排除电路故障后重新测试。
    2. 无法自动复位:
    - 解决方案:检查是否达到最大切换次数或存在机械问题,必要时更换新的断路器。
    3. 断路器动作迟缓:
    - 解决方案:确认环境温度和湿度是否在允许范围内,排除非标准条件影响。

    总结和推荐


    综上所述,T11-211 热断路器是一款高效可靠的电路保护装置,具备紧凑设计、高可靠性及多样的安装方式等优点。它广泛应用于工业和家用电器等领域,能够有效保障设备和人身安全。强烈推荐此款产品用于需要可靠电路保护的应用场合。

4400.0073参数

参数
额定电压-DC 48V
照明电压-标称值 -
照明 -
断路器类型 热敏式
执行器类型 按下重置
额定电流 11A
极数 1
额定电压-AC 240V
安装方式 面板安装
零件状态 在售
包装方式 散装

4400.0073厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

4400.0073数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 4400.0073 4400.0073数据手册

4400.0073封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.2075 ¥ 61.7061
10+ $ 7.188 ¥ 55.6771
30+ $ 6.3056 ¥ 51.3794
100+ $ 5.8386 ¥ 48.0028
库存: 55
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.7
