3-101-140

厂牌: SCHURTER
产品描述: SchurterIEC滤波插座
供应商型号: 486-4965-ND
供应商: Digi-Key
标准整包数: 1

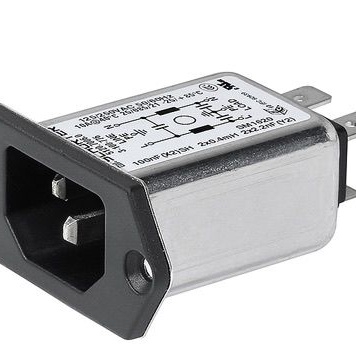

SCHURTER 电源接入连接器 - 输入/输出/模块 3-101-140

3-101-140概述

    # Power Entry Modules with Line Filter 5120 技术手册

    产品简介


    Power Entry Modules with Line Filter 5120 是一款由Schurter公司设计的高性能电源输入模块,集成了线路滤波功能。该产品提供多种型号,包括标准版本和医疗级版本(符合IEC/UL 60601-1标准),适用于保护等级I或II的设备。产品的主要功能是为电子设备提供电磁兼容(EMC)解决方案,并通过线滤波减少电磁干扰,从而提高系统的稳定性。
    此模块广泛应用于工业设备、医疗设备、家用电器等领域。其面板安装方式灵活多样,支持螺纹安装、压接安装及后部焊接等多种连接方式,满足不同应用需求。

    技术参数


    以下是该产品的核心技术规格:
    | 参数 | 规格 |

    | 额定电流 | IEC:1-15A @ 40°C;额定电压:250VAC;频率:50/60Hz |
    | 泄漏电流 | 标准:<0.5mA(250V/60Hz);医疗:<5µA(250V/60Hz) |
    | 绝缘强度 | L-N间>1.7kVDC;L/N-PE间>2.7kVDC |
    | 工作温度范围 | -25°C至+85°C |
    | 环境适应性 | 符合Climatic Category 25/085/21(IEC 60068-1) |
    | 安装方式 | 前侧/后侧螺纹安装、前侧卡扣安装、后侧PCB焊接 |
    | 接线方式 | 快速接线端子(6.3×0.8mm)、焊针、柔性电线 |
    | 防护等级 | 保护等级II;适合保护等级I或II的设备 |
    | 尺寸 | 多种尺寸可选,详见图表 |

    产品特点和优势


    Power Entry Modules with Line Filter 5120 的核心优势体现在以下几个方面:
    1. 紧凑设计:一体化的设计使得模块结构紧凑,适合各种空间受限的应用场合。
    2. 屏蔽效果优越:金属法兰增强了屏蔽性能,减少外界电磁干扰。
    3. 多功能支持:提供标准和医疗版本,同时适用于保护等级I和II。
    4. 认证齐全:通过多项国际认证(如VDE、UL、CCC等),确保产品安全性与合规性。
    5. 安装灵活性:提供多种安装方式和接口选项,适配性强。
    6. 医疗适用性:医疗版本符合严格的医疗设备标准(IEC/UL 60601-1),尤其适合医疗行业。

    应用案例和使用建议


    应用场景
    - 工业设备(如PLC控制器、变频器)
    - 医疗设备(如呼吸机、监护仪)
    - 家用电器(如空调、冰箱)
    使用建议
    1. 匹配电源线缆:根据设备功率选择合适的线缆直径和长度,推荐使用Schurter提供的配套电缆套件。
    2. 安装环境注意:确保安装位置远离强磁场区域,以避免对滤波效果的影响。
    3. 散热管理:对于高功率设备,注意设备的整体散热设计,防止过热导致性能下降。

    兼容性和支持


    兼容性
    - 支持与各类工业标准接口的电源线缆(如IEC C13、C17)无缝连接。
    - 可选配Schurter公司提供的各类附件(如电缆套件、后盖等),提升安装便捷性。
    支持服务
    Schurter公司提供详尽的产品技术支持和售后服务,包括实时库存查询工具(http://www.schurter.com/Stock-Check/Stock-Check-SCHURTER),方便客户快速获取所需组件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流超出规定值 | 检查安装环境是否存在漏电隐患,调整接地连接质量。 |
    | 设备运行不稳定 | 确认是否正确选择了与设备功率匹配的滤波器型号,重新校验接线方式。 |
    | 模块无法正常接通 | 检查安装是否正确,尤其是快速接线端子是否牢固连接。 |

    总结和推荐


    Power Entry Modules with Line Filter 5120 是一款高效且可靠的电源输入模块,具备优异的电磁兼容性和多种安装方式,特别适合工业和医疗领域的高要求应用场景。其紧凑设计、多功能支持和全面的认证使其在市场上具有极强的竞争力。
    推荐指数:★★★★★
    如果您的项目需要高度集成化、高性能的电源解决方案,这款产品无疑是最佳选择之一。此外,Schurter公司提供的全方位支持和服务也进一步提升了产品的价值。

3-101-140参数

参数
长*宽*高 48.6mm*42.5mm*24.6mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

3-101-140厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-101-140数据手册

厂牌 PDF简要描述 下载
SCHURTER 电源接入连接器 - 输入/输出/模块 SCHURTER 3-101-140 3-101-140数据手册

3-101-140封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.856 ¥ 99.2199
10+ $ 10.0724 ¥ 84.2934
30+ $ 9.3205 ¥ 78.0008
50+ $ 8.9904 ¥ 75.2383
100+ $ 8.5614 ¥ 71.6481
250+ $ 8.0256 ¥ 67.1642
500+ $ 7.6429 ¥ 63.9617
1000+ $ 7.2786 ¥ 60.9126
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.21
