A9F94150

产品分类: 断路器
产品描述:
供应商型号: 2887097
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德 断路器 A9F94150

A9F94150概述


    产品简介

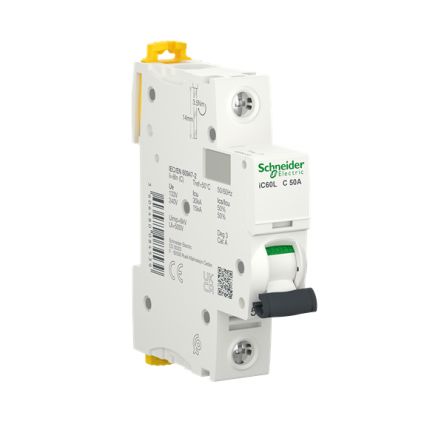

    Acti 9 iC60L 热磁断路器
    类型: 热磁断路器
    主要功能: 用于配电系统的过载和短路保护
    应用领域: 商业建筑、工业设施、住宅配电系统等

    技术参数


    - 型号: iC60L A9F94150
    - 电流等级: 50A
    - 极数: 1P
    - 脱扣特性: C型
    - 额定电压: 230V AC, 240V AC, 100-133V AC, 12-60V AC
    - 额定频率: 50/60 Hz
    - 脱扣能力 (Icu):
    - 15kA (适用于220-240V AC)
    - 30kA (适用于100-133V AC)
    - 20kA (适用于60-72V DC)
    - 冲击电压 (Uimp): 6kV
    - 绝缘耐压 (Ui): 500V AC 50/60Hz
    - 磁力释放阈值: 8倍额定电流 ±20%
    - 环境温度范围: 工作 -35°C 至 70°C;存储 -40°C 至 85°C
    - 机械寿命: 20000次
    - 电气寿命: 10000次
    - 重量: 0.215kg
    - 尺寸: 高度 85mm,宽度 18mm,深度 78.5mm

    产品特点和优势


    独特功能:
    - 高过载和短路保护能力,适用于多种电压环境
    - 配备磁力释放阈值,提供额外的安全保护
    - 长寿命设计,机械和电气寿命分别为20000次和10000次
    - 易于安装和维护,符合IP20防护等级
    优势:
    - 适用于各种商业和工业应用场景,具有较高的可靠性和耐用性
    - 符合国际标准(EN/IEC 60947-2)和环保标准(RoHS),确保产品质量和可持续发展

    应用案例和使用建议


    应用场景:
    - 用于商业建筑和工业设施的配电系统
    - 安装在配电箱内,提供高效的电路保护
    使用建议:
    - 在安装前应进行详细的负荷计算和风险评估
    - 根据不同电压和环境选择合适的安装位置
    - 定期检查和维护,以确保最佳性能

    兼容性和支持


    兼容性:
    - 与同类配电系统组件和标准配电箱兼容
    - 支持安装在顶部或底部的导轨上
    支持和服务:
    - 施耐德电气公司提供全面的技术支持和售后服务,包括安装指导、故障排除和技术培训

    常见问题与解决方案


    问题1: 断路器频繁跳闸
    - 解决方案: 检查负载电流是否超过额定值,重新评估系统负载并调整
    问题2: 断路器无法正常闭合
    - 解决方案: 检查电源电压是否稳定,确认接线无误且连接良好

    总结和推荐


    总体评价:
    - Acti 9 iC60L是一款高性能、高可靠性且易于安装和维护的热磁断路器,适用于各类商业和工业配电系统。它具备优秀的过载和短路保护能力,能够确保电力系统的安全稳定运行。
    推荐:
    - 基于其卓越的功能和性能,强烈推荐Acti 9 iC60L热磁断路器应用于需要高效配电保护的场合。结合施耐德电气公司的优质技术支持,这款产品无疑是配电系统中不可或缺的一部分。

A9F94150厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

A9F94150数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 断路器 SCHNEIDER/施耐德 A9F94150 A9F94150数据手册

A9F94150封装设计

查看详情并下载
Symbol
Footprint
3D Model
