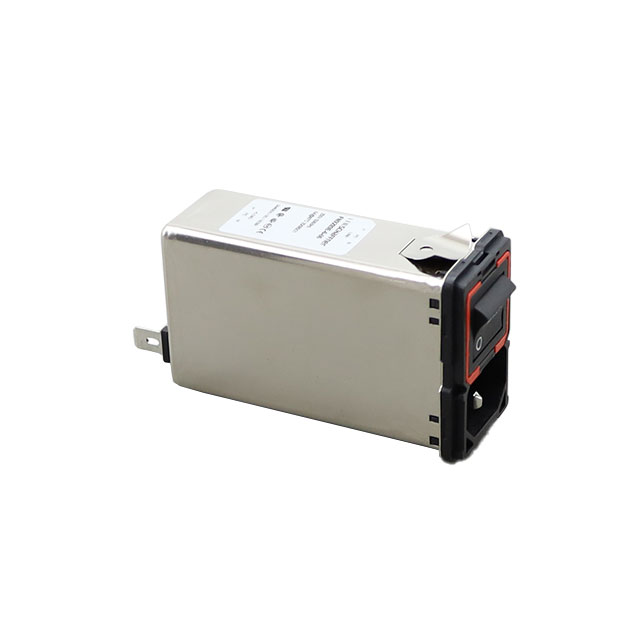

FN9289E-6-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 10A Switch/Fuse ST 1 Port
供应商型号: 817-2322-ND
供应商: Digi-Key
标准整包数: 1
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9289E-6-06

FN9289E-6-06概述

    # Power Entry Module with EMC-Filter FN9280: Comprehensive Overview

    产品简介


    FN9280系列是一款集成了电磁兼容(EMC)滤波器的电源输入模块,广泛应用于各种电子设备。这款产品具有紧凑设计,提供单级滤波功能,适用于最大电流为10安培的应用场景。FN9280系列包含双熔丝保持器,适用于直径5x20毫米的熔丝,且配备了一个2极跷板开关。它通过在输入端进行EMC滤波,有效减少了传导噪声,确保了设备运行的稳定性和可靠性。该系列产品适用于便携式电气和电子设备、消费类产品、信息处理和通信技术等领域。

    技术参数


    主要规格
    - 最大连续工作电压: 250V AC, 50/60 Hz
    - 最大额定电流: 1至10安培
    - 工作频率范围: 直流至400赫兹
    - 温度范围: 操作和储存温度为-25°C至+85°C
    - 防护等级: 根据IEC 60529标准为IP 40(前侧)
    开关规格
    - 额定电流: 欧洲地区为10安培(4安培),250V AC
    - 机械寿命: 50,000次循环
    - 电气规格: 瞬态电流为82安培,根据UL 1054标准进行6,000次开闭操作,根据ENEC标准进行10,000次开闭操作
    额定电流及泄漏电流
    - 额定电流 (40°C): 1A, 2A, 4A, 6A, 10A
    - 泄漏电流 (250V AC /50Hz): 0.31 mA (1A),0.31 mA (2A),0.31 mA (4A),0.31 mA (6A),0.31 mA (10A)
    电气性能
    - 电感量 (L1, L2): 0 mH 至 10.9 mH
    - 电容量 (Cx, Cy): 220 nF 至 0 nF
    - 电阻 (R): 1 kΩ 至 0 kΩ
    - 输出连接: 配备快接端子或弹簧端子

    产品特点和优势


    FN9280系列的主要优势在于其紧凑的设计和卓越的衰减性能。该产品使用深拉铁片外壳,提供良好的磁屏蔽效果。此外,该系列具备前后法兰安装或卡扣安装选项,增加了安装的灵活性。特别地,FN9280 B版本符合IEC/EN 60601-1标准,确保了医疗设备的安全要求。所有版本均符合IEC/EN 62368-1标准,确保广泛的适用性。

    应用案例和使用建议


    FN9280系列适用于多种应用场景,包括但不限于:
    - 便携式电气和电子设备
    - 消费类产品
    - 信息处理和通信技术设备
    - 医疗电气设备及体外诊断(IVD)设备
    对于具体使用场景,可以考虑采用双级滤波的FN9290系列以获得更高的衰减性能。如果设备需要更高的安全认证或特定的安装要求,可以咨询销售团队或查看更多产品文档。

    兼容性和支持


    FN9280系列提供了一系列兼容配件,例如IL 13P IEC C13可重装锁紧系统连接器,适合于需要额外安全性的场合。这些配件易于安装,可以有效防止意外断开。同时,厂商提供了丰富的技术支持文档和本地化服务,确保用户能够快速找到所需的信息和支持。

    常见问题与解决方案


    常见问题
    1. 熔丝替换时需要注意什么?
    - 更换熔丝时,请确保关闭电源并按照制造商指导进行操作。不要使用不匹配规格的熔丝,以免造成安全隐患。
    2. 如何更换模块内的终端块?
    - 按照模块上的指示操作,使用适当的工具如瑞士军刀或螺丝刀。请确保正确的剥离线材长度并正确插入。
    解决方案
    1. 确保电源已关闭并严格遵循安全操作规程。
    2. 正确选择和安装熔丝。
    3. 按照模块说明和图示操作终端块更换。

    总结和推荐


    总体而言,FN9280系列是一个高性能、多功能的电源输入模块,非常适合需要强大EMC保护的广泛应用。它的独特特点包括紧凑设计、高衰减性能、以及多种安装方式。该产品在多个行业领域均有广泛应用,尤其是在对EMC性能有严格要求的应用中表现出色。强烈推荐使用该系列产品,特别是那些需要快速获取经过认证的标准滤波器的用户。
    请注意,尽管产品说明书提供了详细的规格和操作指南,但建议在首次使用前详细阅读手册,并咨询专业的技术支持以确保安全和有效的使用。

FN9289E-6-06参数

参数
长*宽*高 49.8mm*32mm*62.2mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN9289E-6-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9289E-6-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9289E-6-06 FN9289E-6-06数据手册

FN9289E-6-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.6456 ¥ 381.9966
10+ $ 38.7962 ¥ 324.6754
80+ $ 33.5048 ¥ 280.3931
120+ $ 32.5609 ¥ 272.4942
280+ $ 30.758 ¥ 257.406
库存: 37
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 381.99
